Задание 1

ОПРЕДЕЛЕНИЕ МАСЛОЕМКОСТИ ПИГМЕНТА

В масляных красках чем меньше требуется олифы для получения состава, тем более экономичным и стойким будет слой покрытия, так как старению подвергается, прежде всего, олифа.

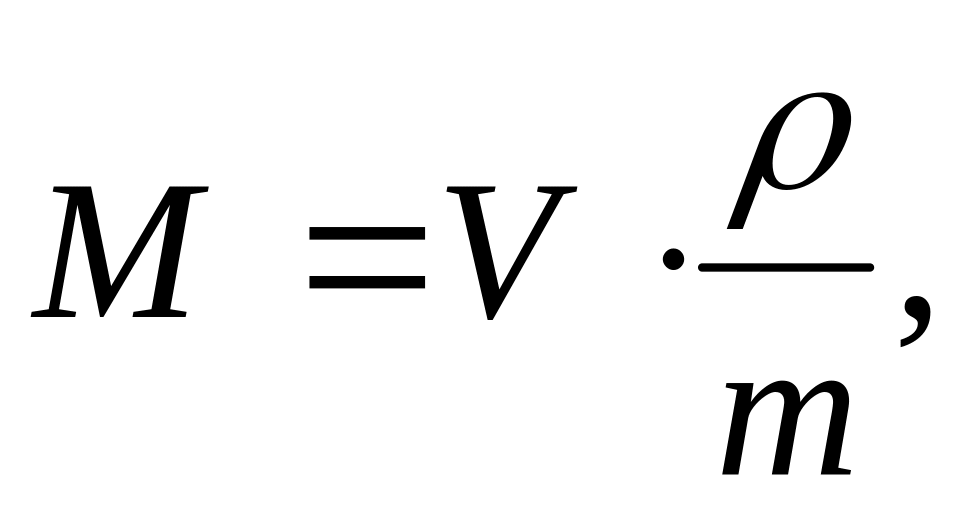

Для определения маслоемкости на технических весах взвешивают 2 г сухого пигмента, который переносят в фарфоровую чашку. Вначале из бюретки добавляют к пигменту 0,3-0,4 см³ отбеленного льняного масла, затем еще по 3-4 капли, а в конце опыта отдельными каплями. После каждой добавки пигмент тщательно перемешивают с маслом при помощи стеклянной палочки. Опыт считается законченным, когда весь пигмент смачивается маслом и превращается в комок с блестящей масляной поверхностью. Количество прилитого к пигменту масла определяют по разности уровней масла в бюретке до начала опыта и по его окончании. Маслоемкость вычисляют с точностью до 1 г масла на 100 г пигмента по формуле

где V – объем масла, израсходованного для полного насыщения пигмента; ρ = 0,93 – истинная плотность масла, г/см³, m – масса пигмента.

Задание 2

ОПРЕДЕЛЕНИЕ УКРЫВИСТОСТИ МАСЛЯНОЙ КРАСКИ

МАЛЯРНОЙ КОНСИСТЕНЦИИ

Укрывистостью (кроющей способностью) масляной краски называется способность давать на окрашиваемой поверхности непросвечивающую пленку. Укрывистость характеризуется расходом пигмента или краски в г на 1 м² окрашиваемой поверхности. Чем больше укрывистость пигмента или малярной краски, тем меньше их расходуется на окрашивание поверхности и, следовательно, тем экономнее будет окраска.

Укрывистость определяется для масляной краски нормальной рабочей консистенции. Испытание производят с помощью стеклянной пластики размером 25×75 мм (рис. 3).

Черная		25
Белая
Черная
60	15

Рис. 3 Пластинка для определения укрывистости краски

На одной стороне пластинки нанесены две черные полосы и одна белая. Пластинку взвешивают на технических весах, затем на обратную сторону на площадь 25×60 мм тонким слоем наносят масляную краску; площадь размером 15х60 мм не окрашивается.. Краску наносят мазками вначале вдоль пластинки, затем поперек.

Пластинку кладут на лист белой бумаги. Окрашивание считается законченным, когда не будет просвечивать в отраженном свете цветные полосы. Окрашенную пластинку взвешивают и производят вычисления по формуле

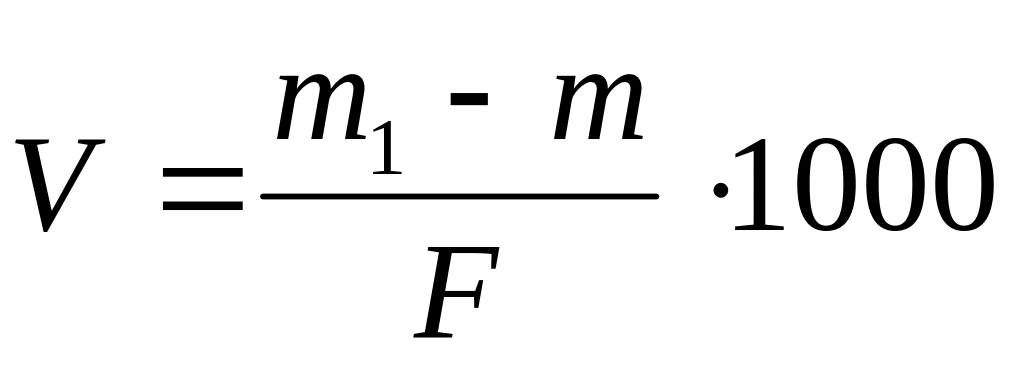

, г/см²,

где m – масса пластинки до окрашивания, г; m_i – масса пластинки после окрашивания, г; F – площадь пластинки, см (15 см).

Задание 3

ОПРЕДЕЛЕНИЕ СКОРОСТИ ВЫСЫХАНИЯ

ЛАКОКРАСОЧНОГО ПОКРЫТИЯ

Высыханием называется процесс, при котором (при t=20±2°C и относительной влажности 65 ±5% по ГОСТ 19007–73), лакокрасочный состав, нанесенный тонким жидким слоем на поверхность, затвердевает, превращаясь в твердую пленку. Для материалов, в состав которых входят масляные связующие, термин “высыхание” является условным, так как превращение их в пленку происходит за счет окисления масляного связующего кислородом воздуха. Некоторые материалы, например, лаки, превращаются в пленку за счет испарения растворителя. Различают две стадии высыхания: высыхание от пыли и полное.

Высыханием от пыли называют такое состояние лакокрасочного покрытия, когда на его поверхности образуется тончайшая пленка, к которой не прилипают пылевидные частицы. Полное высыхание – это такое состояние лакокрасочного слоя, когда по всей его толщине образуется прочная пленка, способная противостоять механическим воздействиям. При соскабливании такой пленки ножом получаются эластичные стружки.

Олифы высыхают медленно, поэтому в данной работе будет использоваться спиртовый лак, высыхающий значительно быстрее. Для определения скорости высыхания от пыли на деревянную пластинку размером 100×100 мм наносят кистью тонкий и равномерный по толщине слой лака. Время нанесения лака отмечают в журнале. Затем периодически с интервалом 1 мин. подносят под вентилятор. Появление матового пятна свидетельствует об образовании тонкой поверхностной пленки, т. е. наступление высыхания от пыли. Время высыхания от пыли заносят в журнал. По разности времени высыхания от пыли и времени нанесения лака определяют скорость высыхания от пыли.

Для определения скорости полного высыхания через каждые две минуты на пленку помещают металлический груз массой 200 г, имеющий площадь основания 1 см². Через 30с груз снимают. Отсутствие прилипания бумаги к пленке или следов от груза свидетельствует о полном высыхании пленки (табл. 5).

Таблица 5

Степень высыхания	Условия испытания	Характеристика степени высыхания
1 2 3 4 5 6 7	0,5 г стеклянных шариков насыпают с высоты 10-13 см Нагрузка, Н: 0,2 2 20 20 200 200	Стеклянные шарики можно полностью удалить мягкой волосяной кистью, не повредив поверхности пленки Бумага не прилипает к покрытию Бумага не прилипает к покрытию Бумага не прилипает к покрытию, на поверхности покрытия образуется след от нагрузки Бумага не прилипает к покрытию, не оставляет след от нагрузки Бумага не прилипает к покрытию, но остается след от нагрузки Бумага не прилипает к покрытию; не остается следа от нагрузки
