3.8 Оптичний висок

Оптичний висок служить для центрування геодезичних приладiв з точнiстю 0,5 мм, в той час як нитковий висок дозволяє центрувати з точнiстю 1 - 2 мiлiметра. Хiд променiв в оптичному виску показано на рис. 3.7.

Основним елементом оптичного виска є призма, що повертає промінь на 90°. Принцип дiї оптичного виска використовують також при розробцi приладiв вертикального проектування. Основна вiдмiннiсть полягає в тому, що в останніх промінь напрямлений вгору i вони служать для контролю вертикальностi iнженерних споруд.

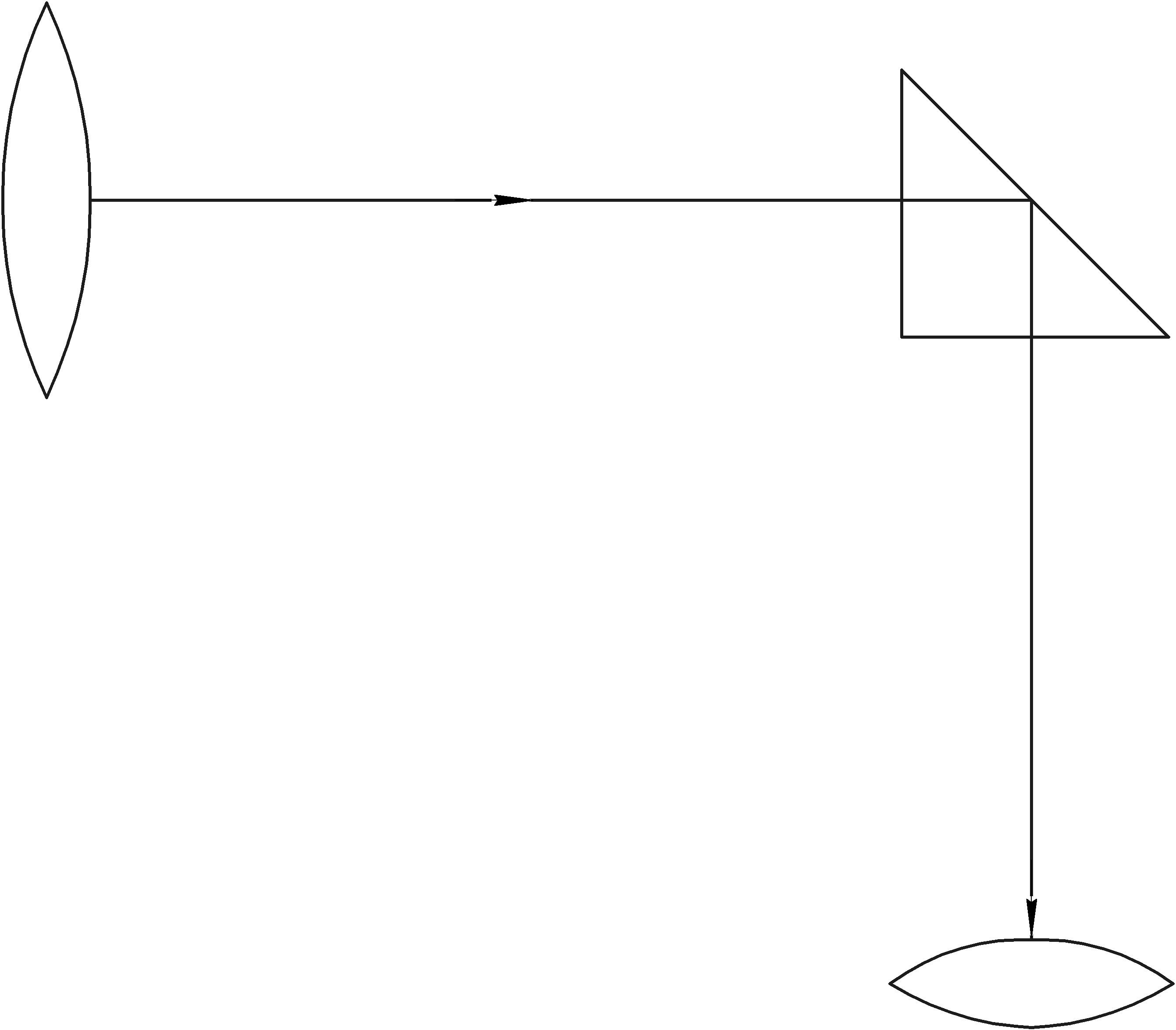

Рисунок 3.7 – Хід променів в оптичному виску

Контрольні запитання

1. Які оптичні системи та деталі використовують в геодезичних приладах?

2. Для чого використовують плоскопаралельні пластини?

3. Для чого використовують оптичний клин?

4. Для чого використовують призми внутрішнього відбиття?

5. Для чого використовують мікроскопи та лупи?

6. Для чого використовують сферичні дзеркала?

7. Для чого використовують зорові труби?

8. Що собою представляє лупа?

9. Яким є збільшення лупи?

10. З чого складається найпростіший мікроскоп?

11. Хід променів через мікроскоп.

12. Чому дорівнює збільшення мікроскопа?

13. Який принцип дії зорової труби з внутрішнім фокусуванням?

14. Які переваги зорової труби з внутрішнім фокусуванням?

15. Хід променів у дзеркально-лінзовій трубі.

16. Складні окуляри і об’єктиви.

17. Що собою являє коліматор?

18. Для чого використовують коліматор?

19. Для чого використовують оптичний висок?

20. Принцип дії оптичного виска.

4 Характеристики зорових труб

4.1 Загальнi вiдомостi про зорові труби

4.2 Методи визначення збiльшення зорових труб

4.3 Яскравiсть зображень

4.4 Втрати свiтла в зорових трубах

4.5 Спроможна здатнiсть та помилка вiзування

4.6 Недолiки зображень

4.1 Загальнi вiдомостi про зорові труби

Характеристики зорових труб визначаються їх збiльшенням, яскравiстю зображення, спроможною здатнiстю, помилкою вiзування та впливом недолiкiв зображення. Тобто зорова труба є складною оптичною системою, для якої повинно виконуватись ряд умов i при цьому не порушуватись iншi функцiї.

4.2 Методи визначення збiльшення зорових труб

Одним з важливих параметрiв зорових труб є їх збiльшення. Для геодезичних приладiв збiльшення зорових труб вказують у паспортах приладiв. Як правило, збiльшення зорових труб нiвелiрiв становить 30 - 40 крат, а теодолiтiв вiд 20 (Т-30) до 60 (Т-05). Для визначення збiльшення зорових труб найпростiше застосувати метод Галiлея. Суть методу полягає в тому, що одночасно спостерiгають зображення рейки в окулярi та безпосередньо оком (рис. 4.1).

Визначають кiлькiсть сантиметрових поділок, якi видно у вибраному промiжку за допомогою зорової труби та неозброєним оком. Для зручностi взяття вiдлiку "на око" рейку треба встановити на вiддалi 5 - 10 метрiв вiд приладу. Кiлькiсть поділок, зафiксованих з допомогою зорової труби, буде менша, нiж визначених "на око".

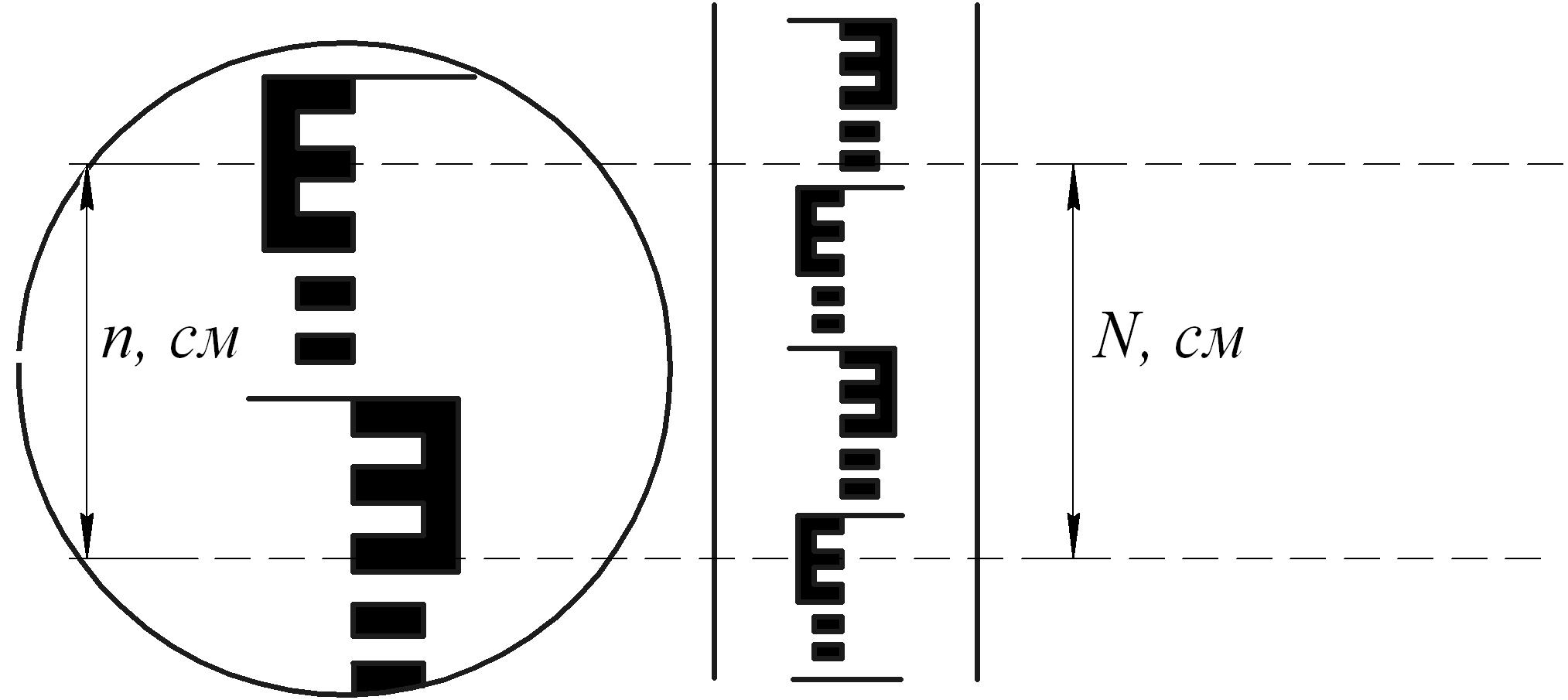

Рисунок 4.1 – Визначення збільшення зорової труби методом Галілея

Збiльшення зорової труби буде становити:

, (4.1)

де N, n – вiдповiдно, кiлькiсть сантиметрових дiлень, визначених з допомогою зорової труби та "на око". Наприклад, за результатами вимiрювань встановлено, що N = 150, n = 5, отже Г = 30 .

Збiльшення зорової труби можна визначити за формулою:

, (4.2)

де – вiдповiдно, фокуснi вiддалi об'єктива та окуляра.

Цей метод складнiший, оскiльки треба знати фокуснi вiддалi об'єктива та окуляра. Їх визначають експериментально i за ними визначають збiльшення зорової труби.
