Вказівки до виконання вправи
Перш ніж розпочати виконання вправи, необхідно знайти усі стояки опалювальної системи та приєднати до них радіатори опалення. Визначити кількість радіаторів.
Починати виконувати завдання необхідно з побудови каркасу приміщення. Причому відстань між підлогою першого та другого поверхів прийняти 3 м. Відстань від підлоги до радіатора повинна бути не менше 60мм, висота радіатора 620 мм, довжина 700…800 мм у залежності від кількості секцій у радіаторі.
Каркас приміщення необхідно накреслити тонкою лінією, після чого знайти місце для розташування стояків та радіаторів.
Додаток 1
ДОДАТОК 2
ДОДАТОК 2 (продовження)
Додаток 3

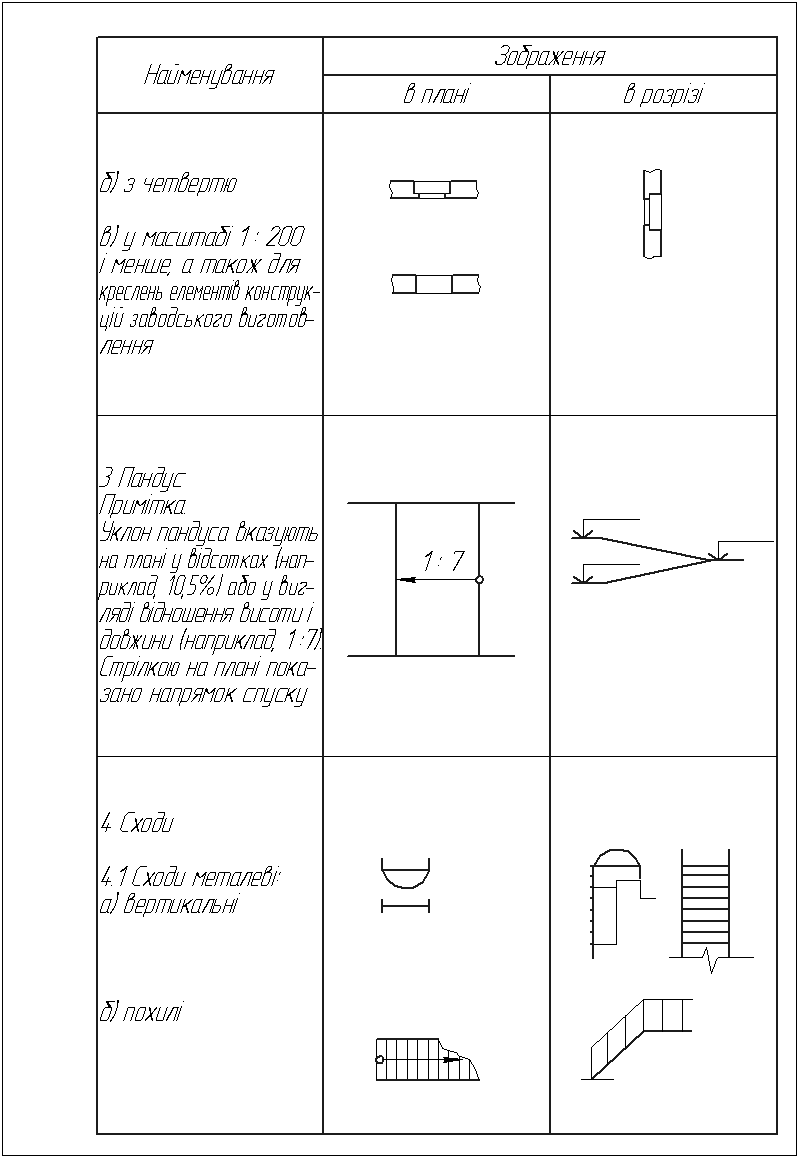

ДОДАТОК 3 (продовження)
ДОДАТОК 3 (продовження)
Додаток 4
Графічні позначення елементів систем опалення, вентиляції та кондиціонування.
Найменування |
Умовна позначка |
|
на видах зверху і на планах |
на видах спереду або збоку, на розрізах і схемах |
|
1. Труба опалювальна гладка, регістр із гладких труб* |
|
|
2. Труба опалювальна ребриста, регістр із ребристих труб, конвектор опалювальний* |
|
|
3. Радіатор опалювальний |
|
|
4. Прилад опалювальний стельовий для променевого опалення |
|
|
5. Агрегат повітряно-опалювальний** |
|
|
6. Повітровід |
|
|
7. Повітровід (при спрощеному графічному зображенні двома лініями): а) круглого перерізу***
б) прямокутного перерізу |
|
|
8. Отвір (ґратки) для забирання повітря** |
|
|
9. Отвір (ґратки) для випускання повітря** |
|
|
10. Повітророзподільник** |
|
|
11. Місцева витяжка** (відсмоктувач, укриття) |
|
|
12. Дефлектор** |
|
|
13. Зонт** |
|
|
14. Заслінка (клапан) вентиляційна** |
|
|
15. Шибер** |
|
|
Найменування |
Умовна позначка |
|
на видах зверху і на планах |
на видах спереду або збоку, на розрізах і схемах |
|
16. Клапан зворотний вентиляційний** |
|
|
17. Клапан вогнезатримувальний вентиляційний** |
|
|
18. Лючок для замірів параметрів повітря і (або) чищення повітропроводів** |
|
|
19. Вузол проходу вентиляційної шахти** |
|
|
20. Камера вентиляційна припливна (кондиціонер)** |
|
|
21. Глушник шуму** |
|
|
22. Грязьовик |
|
|
23. Канал підпідлоговий |
|
|
