Примеры применения технологии экос-31-7
1. Наблюдательная скв. 379 Северо-Ставропольского подземного хранилища газа (ССПХГ).
Первые измерения аппаратурой ЭКОС-31-7 были выполнены с зондом КР-1 А1,0М,0,5N0,5М21,0А2 в мае 2002 г. в наблюдательной скв. 379 ССПХГ [7].
Данные LAC-файлов ГИС и аппаратуры ЭКОС-31 выведены в одном масштабе глубин в виде графиков (рис. 9 а,б).

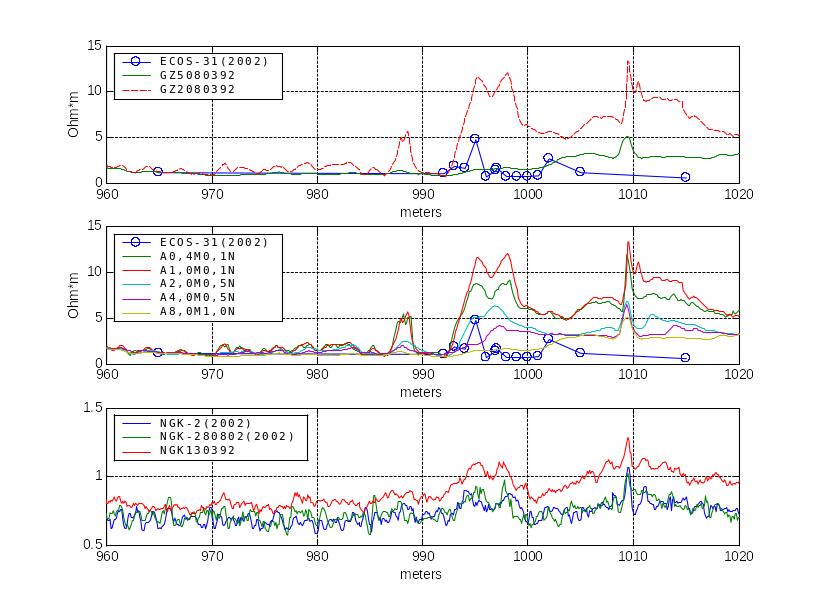

Рис. 9а. Скв. 379 ССПХГ. Сопоставление кривых электрического каротажа открытого ствола и ЭКОС.

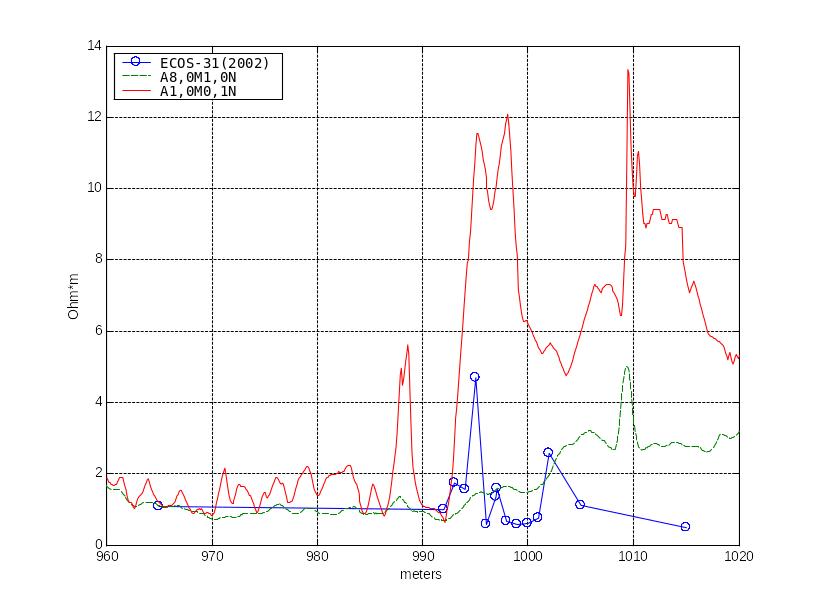

Рис. 9б. Скв. 379 ССПХГ. Сопоставление кривых электрического каротажа открытого ствола и ЭКОС.
2. Скважина 1755 Троицкая.
Работы проводились с 19 - по 21 февраля 2004 г. совместно с геофизической партией Абинского УГР (Краснодарский край).
Тип скважины - наблюдательная.
Забой: 1670 м.
Колонна: 125 мм, импортные обсадные трубы.
Окончательный каротаж открытого ствола проведен в июле 1983 г. (БК-3, БКЗ, ПС).
Геологические данные: ВНК – 1497,3м; ГНК – 1493,3м.
По прибору НГК была осуществлена привязка к границе пласта на глубине 1536 м. На кабеле была навязана контрольная метка, относительно которой, с учетом точек записи приборов (НГК – 1 м, ЭКОС-31-7 – 4,6 м), была навязана другая контрольная метка 1525 м для точки N измерительной косы ЭКОС-31-7. Все глубины отмерялись рулеткой по кабелю и отмечались при помощи шкимок.
Заземление удаленного электрода потенциала произведено за устье скважины, в которой проводились измерения, а обратного токового электрода – за устье соседней скважины (на удалении 100 м).
Все измерения выполнялись на подъеме: сначала - на восьми точках (глубины 1525 – 1520 м), затем в интервале глубин 1520 – 1497м с шагом 1 м, и далее с шагом 1 м - в интервале глубин 1499 – 1442м и повтором в интервалах глубин 1520 – 1516м и 1500 – 1496м. Всего получено 74 качественных измерений.
Сопоставление полученного материала выполнено с данными БК, БКЗ (1983 г.), ИННК (12.02.2003 г.) рис. 10 а, б.

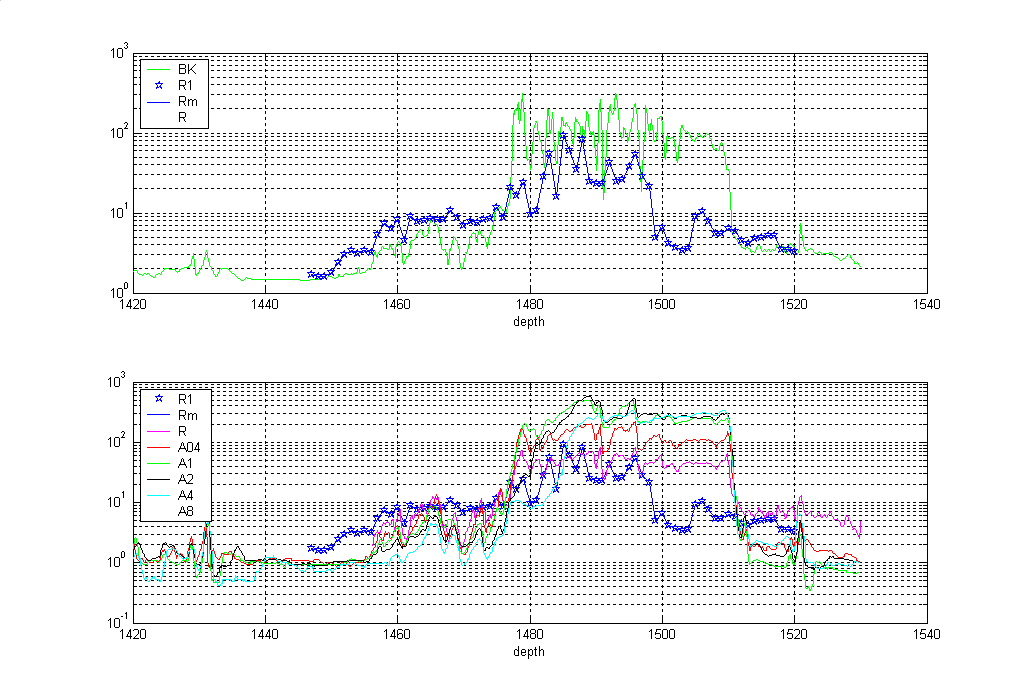

Рис. 10а. Сопоставление данных ЭКОС и электрического каротажа открытого ствола.
Рис. 10б. Сопоставление полученного материала с данными БК, БКЗ (1983 г.), ИННК (12.02.2003 г.)
3. Скважина 141К Мамонтовская, категория - контрольная.
Забой: 2560 м, угол наклона оси скважины 8 - 10, заполнена технической водой с большим содержанием растворенного газа.
Внутренний диаметр колонны: 146 мм.
Скважина пробурена в конце 80х годов прошлого века.
Исследования методом электрического каротажа через обсадную колонну проведены в марте 2004 г. в двух интервалах глин: 2156-2176 м (водоносный горизонт БС1) и 2505-2538 м (продуктивный горизонт БС10).
Измерения выполнены на точках с шагами дискретизации 0,3 и 0,4 м с многократным повторением.
Полученные при аппроксимации синяя и голубая кривые п ЭКОС (левые колонки рис. 11а,б) при разных проходах прибора хорошо совпадают между собой и уверенно коррелируются с кривыми ИК и к ПЗ, при этом абсолютные значения п ЭКОС против проницаемой части водоносного горизонта БС1 в интервале глубин 2161 – 2173 м составляют:
ИК = 3 – 3,5 Омм,
п ЭКОС = 4,5 – 5 Омм,
против плотных пропластков горизонта БС1
в интервале глубин 2166,4 – 2168,4 м:
ИК = 21 Омм,
п ЭКОС = 66 Омм,
в интервале глубин 2160 – 2161 м:
ИК = 10 Омм,
п ЭКОС = 27 Омм.
Занижение показаний ик можно объяснить ограниченной 1 м толщиной плотных пропластков.
Против продуктивного горизонта БС10 абсолютные значения сопротивлений составляют:
а) против нефтенасыщенной части в инт. глубин 2517 – 2525 м:
ИК = 11 - 16 Омм,
п ЭКОС= 6 - 12 Омм,
б) против водонасыщенной части БС10
в интервале глубин 2526 – 2534 м:
ИК = 5 - 6 Омм,
п ЭКОС = 5 - 6 Омм.,
против глин БС10 в инт. глубин 2511 – 2517 м:
ИК = 6 - 7 Омм,
п ЭКОС = 7 - 10 Омм,
против плотного прослоя горизонта БС10 в инт. глубин 2534 – 2536 м:
ИК = 21 Омм,
п ЭКОС= 69 Омм.
Подводя итог сравнения данных ИК и ЭКОС в этой скважине, можно сделать вывод, что данные п ЭКОС и ИК совпадают против мощных водонасыщенных и непроницаемых глинистых пластов. Данные п ЭКОС несколько отличаются против продуктивной части коллектора, что может свидетельствовать о произошедших изменениях в нем за истекшие 15 лет. При определении удельного электрического сопротивления плотных тонких пластов преимущества по отношению к ик на стороне ЭКОС.
По распределению тока по колонне (кривые локатора муфт ЛМ и Rтр) в интервалах 2164 - 2170 м и 2507,8 - 2511 м, имелось смещение точек при установке прибора ЭКОС с равномерным шагом по счетчику глубины, что явилось причиной расхождения в данных основного и повторного измерений.
а)
б)

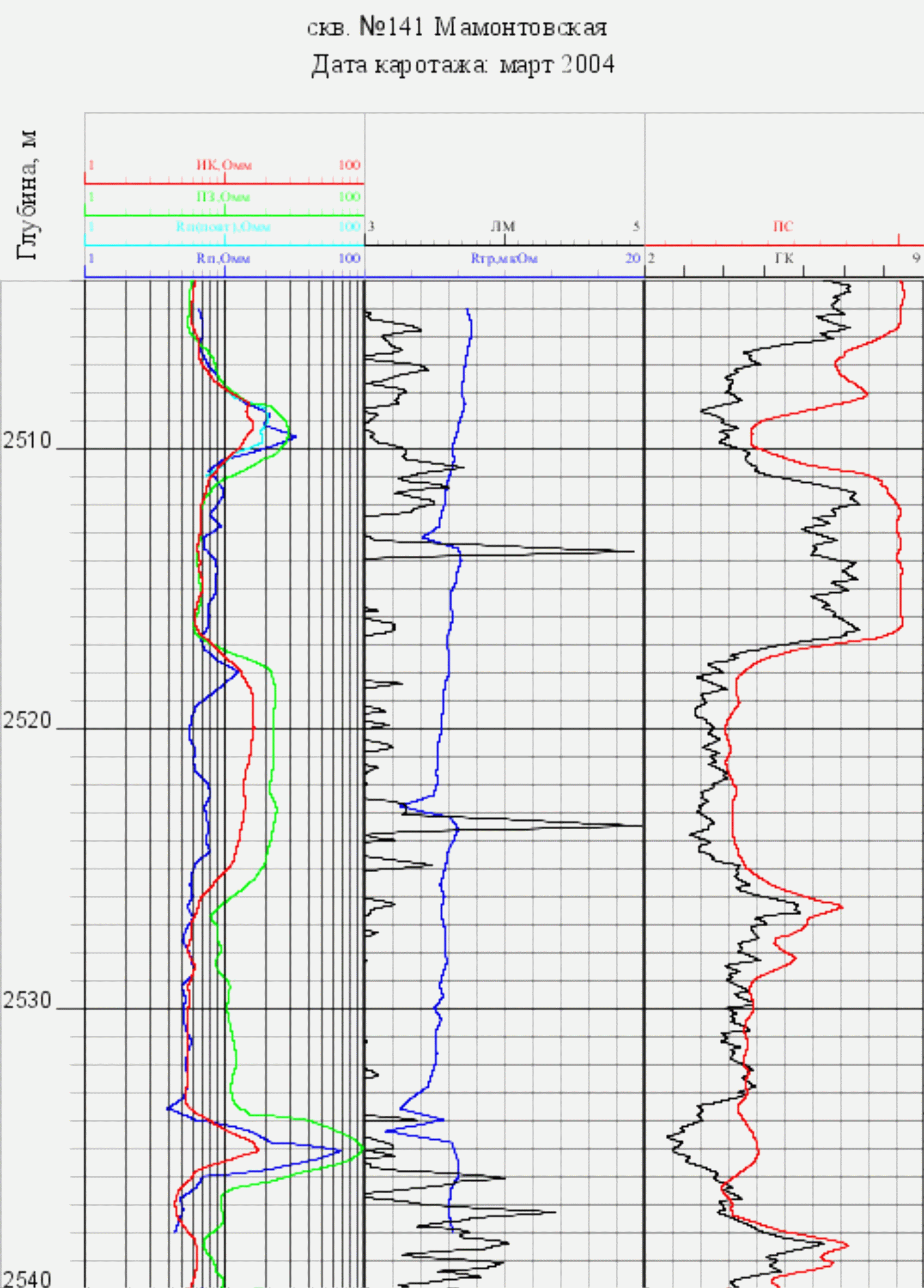

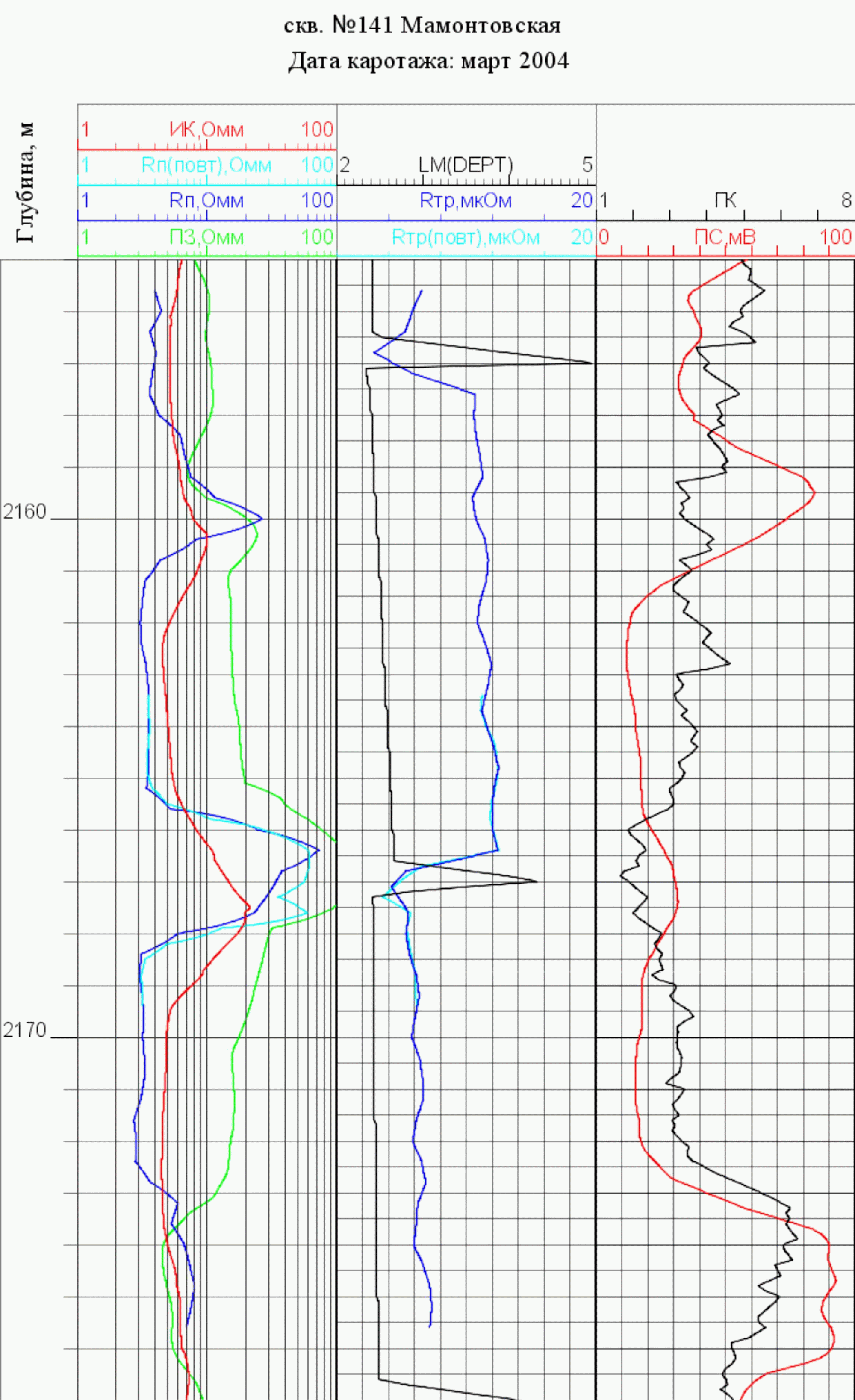

Рис. 11. Сопоставление данных комплекса ГИС открытого ствола и ЭКОС
