Несущей способности свайного фундамента методом послойного суммирования
Свайные фундаменты и сваи, рассчитываемые по предельным состояниям второй группы (по деформациям), должны удовлетворять условию:
s≤su, (8.1)
где s – деформация, полученная в результате расчета оснований методами механики грунтов за определенный промежуток времени; su – предельно допустимая деформация, определяемая условиями нормальной эксплуатации данного здания и сооружения, устанавливаемая строительными нормами.
Несущую способность сваи-стойки по грунту определяют по формуле
Ф = γсRA, (8.2)
где γс— коэффициент условий работы, принимаемый равным 1; A — площадь опирания сваи на грунт; R — расчетное сопротивление сжатию грунта или скальной породы под нижним концом сваи, назначаемое для всех видов забивных свай, опирающихся на скальные породы, крупнообломочные грунты с песчаным заполнителем и глинистые грунты твердой консистенции, равным 20 МПа; для свай-оболочек, заполненных бетоном, и для свай-столбов, заделанных в невыветрелый скальный грунт (без слабых прослоек) не менее чем на 0,5 м, определяемое по формуле
(8.3)
здесь Rпсж — нормативное временное сопротивление скального грунта сжатию в водонасыщенном состоянии; γg— коэффициент надежности по грунту, равный 1,4; h3—расчетная глубина заделки свай в грунт; d3— наружный диаметр сваи, заделанной в грунт.
Несущая способность висячих свай по грунту определяется двумя составляющими: первая зависит от сопротивления грунта под нижним концом сваи, а вторая—от сопротивления грунта по ее боковой поверхности:
(8.4)
где γc — коэффициент условий работы сваи в грунте, равный 1; γcR и γcfi — коэффициенты условий работы грунта соответственно под нижним концом сваи и по ее боковой поверхности; R — расчетное сопротивление грунта под нижним концом сваи; А—площадь опирания сваи на грунт, принимаемая по площади поперечного сечения сваи; и — наружный периметр поперечного сечения сваи; fi — расчетное сопротивление i-го слоя грунта основания по боковой поверхности сваи; li — толщина i-го слоя грунта, прорезываемого сваей.
Расчетную нагрузку, допускаемую на железобетонную сваю по материалу, определяют по формуле
N = γc( γcbRbAb+RscAs), (8.5)
где γc — коэффициент условий работы, принимаемый для свай, изготовляемых в грунте, равным 0,6; для остальных—1; γcb— коэффициент условий работы бетона; Rb — расчетное сопротивление бетона сжатию; Аb — площадь поперечного сечения бетонной сваи; Rsc — расчетное сопротивление арматуры сжатию; As — площадь арматуры.
Вычисленная по формулам несущая способность сваи в некоторых случаях может существенно отличаться от их несущей способности в реальных условиях строительной площадки, поэтому непосредственно на строительной площадке несущую способность свай проверяют по данным испытаний динамической нагрузкой, статическим зондированием или статической нагрузкой.
При проектировании свайного фундамента из висячих свай его условно заменяют массивным жестким фундаментом, контур которого АБВГ ограничен размерами ростверка, свай и некоторым объемом окружающего грунта (рис.8.1). При расчете предполагают, что нагрузка передается на грунт, залегающий непосредственно под плоскостью, проходящей через нижние концы свай.

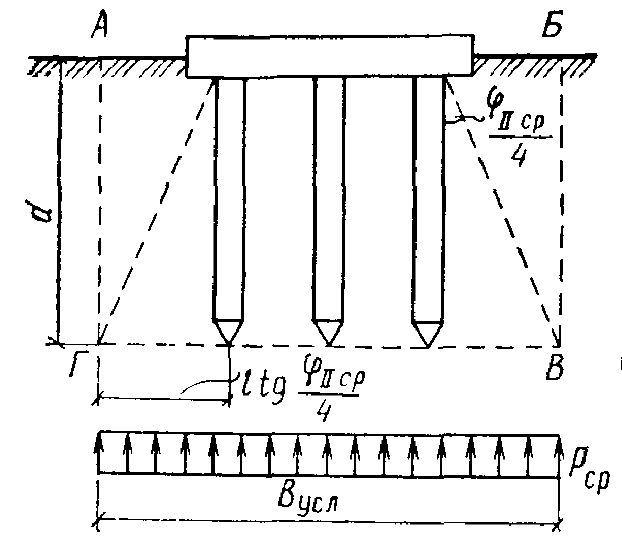

Рис.8.1. К расчету свайного фундамента
При расчете свайных фундаментов из висячих свай должны выполняться требования расчета по второй группе предельных состояний, т. е. среднее давление под подошвой условного фундамента не должно превышать расчетного сопротивления грунта R, а осадки не должны превышать допустимых. При центрально приложенной нагрузке среднее давление под подошвой условного фундамента определяется из выражения
(8.6)
где п — коэффициент надежности, принимаемый равным 1; N — нагрузка от сооружения на уровне спланированной отметки земли; G1 — вес свай; G2 — вес грунта в объеме АБВГ; G3 —вес ростверка; Аусл— площадь условного фундамента, определяемая с помощью осредненного угла внутреннего трения (φII cp) грунтов, прорезываемых сваей:
(8.7)
здесь φIIn — угол внутреннего трения n-го слоя грунта; ln — мощность n-го слоя грунта.
При проектировании свайных фундаментов необходимо соблюдать следующие конструктивные требования: расстояние между осями висячих свай должно быть в пределах 3÷6 b (b — ширина квадратной сваи или диаметр круглой); расстояние в свету между стволами свай-оболочек должно быть не менее 1 м; минимальное расстояние между осями свай-стоек— 1,5 b; расстояние от края ростверка до внешней стороны сваи при свободном ее закреплении в ростверк принимается при размещении свай: однорядном — не менее 0,2 b + 5 см; двух- и трехрядном—0,3 b + 5 см и при большем числе рядов — 0,4 b + 5 см.
Ростверки выполняют из монолитного или сборного железобетона. Высота ростверка назначается согласно расчету на продавливание в соответствии с требованиями норм проектирования железобетонных конструкций по формуле
(8.8)
где b — ширина или диаметр сваи; N — усилие, приходящееся на одну сваю; k — коэффициент, принимаемый равным 1; Rbt — расчетное сопротивление бетона осевому растяжению.
Примеры расчетов несущей способности и осадки свайного фундамента даны в Приложении VI, VII.
