7. Расчет осадок отдельно стоящего фундамента методом послойного суммирования
Расчет деформаций основания большей частью сводятся к определение осадки в соответствии с требованиями СНиП 2.02.01-83 Основания зданий и сооружений. Методика расчета представляет следующее.
7.I. Осадка основания s с использованием расчетной схемы в виде линейно-деформируемого полупространства определяется методом послойного суммирования по формуле
где β - безразмерный коэффициент, равный 0,8;
σzpi - среднее значение дополнительного вертикального нормального напряжения в i -ом слое грунта, равное полусумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикали, проходящей через центр подошвы фундамента;
hi и Ei - соответственно толщина и модуль деформации i-го слоя грунта;
n - число слоев, на которое разбита сжимаемая толща основания.
При этом распределение вертикальных нормальных напряжений по глубине основания принимается в соответствии со схемой, приведенной на рис.7.1.
Рис.7.1. Схема распределения вертикальных, напряжений в линейно-деформируемом полупространстве.
DL- отметка планировки; NL - отметка поверхности природного рельефа; FL - отметка подошвы фундамента; WL - уровень подземных вод; В.С- нижняя граница сжимаемой толщи; d и dn - глубина заложения фундамента соответственно от уровня планировки и поверхности природного рельефа; b - ширина фундамента; р - среднее давление под подошвой фундамента; р0 - дополнительное давление на основание; (σzg и σzg0 - вертикальное напряжение от собственного веса грунта на глубине Z от подошвы фундамента и на уровне подошвы; σzр и σzр дополнительное вертикальное напряжение от внешней нагрузки на глубине Z от подошвы фундамента и на уровне подошвы; Hс - глубина сжимаемой толщи
Примечание. При значительной глубине заложения фундаментов расчет осадки рекомендуется производить с использованием расчетных схем, учитывающих разуплотнение грунта вследствие разработки котлована.
7.2. Дополнительные вертикальные напряжения на глубине Z от подошвы фундамента: σzр - по вертикали, проходящей через центр подошвы фундамента, σzр.c - вертикали, проходящей через угловую точку прямоугольного фундамента, определяются по формулам
σzр = αp0;
σzр.c = αp0/4, (7.1)
α - коэффициент, принимаемый по табл.1.16 (Приложение 1) в зависимости от формы подошвы фундамента, соотношения сторон прямоугольного фундамента и относительной глубины, равной: ξ = 2z/b - при определении σzр и ξ = z/b- при определении σzр.с;
ρ0= ρ - σzg0 - дополнительное вертикальное давление на основание, для фундаментов шириной b≥10 м принимается ρ0= ρ ;
ρ - среднее давление под подошвой фундамента;
ρzg0 вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента (при планировке срезкой принимается ρzg0=γ’d, при отсутствии планировки и планировке подсыпкой ρzg0=γ’dn , где γ’ - удельный вес грунта, расположенного выше подошвы, d и dn - обозначены на рис.1.
7.3. Дополнительные вертикальные напряжения σzpa глубине Z по вертикали, проходящей через произвольную точку А (в пределах или за пределами рассматриваемого фундамента с дополнительным давлением по подошве, равным р0) определяются алгебраическим суммированием напряжений σzp.cj ; в угловых точках четырех фиктивных фундаментов (рис.7.2) по формуле
(7.2)

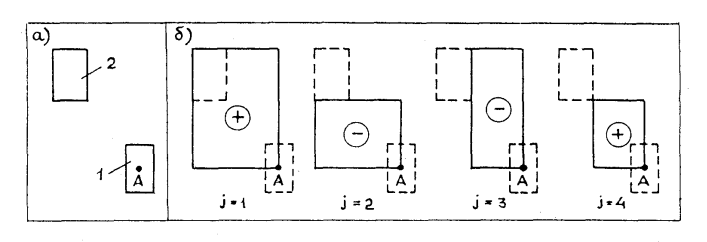

Рис.7.2. Схема к определению дополнительных вертикальных напряжений σzp.a основания рассчитываемого фундамента с учетом влияния соседнего фундамента методом угловых точек
а - схема расположения рассчитываемого 1 и влияющего фундамента 2; б - схема расположения фиктивных фундаментов с указанием знака напряжений σzp.nf в формуле (7.2) под углом J -го фундамента
7.4. Дополнительные вертикальные напряжения σzp.nf на глубине Z по вертикали, проходящей через центр рассчитываемого фундамента, с учетом влияния соседних фундаментов или нагрузок на прилегающие площади определяются по формуле
(7.3)
где k - число влияющих фундаментов.
7.5. Вертикальное напряжение от собственного веса грунта σzg на границе слоя, расположенного на глубине Z от подошвы фундамента, определяется по формуле
(7.4)
где γ’ - удельный вес грунта, расположенного выше подошвы фундамента;
dn - обозначение см.рис.7.1;
γi и hi - удельный вес и толщина i-го слоя грунта.
Удельный вес грунтов, залегающих ниже уровня подземных вод, но выше водоупора, должен приниматься с учетом взвешивающего действия воды.
При определении σzg в водоупорном слое следует учитывать давление столба воды, расположенного выше рассматриваемой глубины.
7.6. Нижняя граница сжимаемой толщи основания принимается на глубине z = Нс , где выполняется условие σzp=0,2σzg (здесь σzp - дополнительное вертикальное напряжение на глубине z = Нс по вертикали, проходящей через центр подошвы фундамента; σzg - вертикальное напряжение от собственного веса грунта.
Если найденная по указанному выше условию нижняя граница сжимаемой толщи находится в слое грунта с модулем деформации Е < 5 МПа (50 кгс/см ) или такой слой залегает непосредственно ниже глубины z = Нс, нижняя граница сжимаемой толщи определяется исходя из условия σzp=0,1σzg .
7.7. Осадка основания с использованием схемы линейно-деформируемого слоя определяется по формуле
,
(7.5)
где р - среднее давление под подошвой фундамента (для фундаментов шириной b < 10 м принимается р = р0);
b - ширина прямоугольного или диаметр круглого фундамента;
kc и km - коэффициенты;
п - число слоев, .различающихся по сжимаемости в пределах расчетной толщины слоя Н;
ki
и ki-1
-
коэффициенты,
определяемые в зависимости от формы
фундамента, соотношения сторон
прямоугольного фундамента и относительной
глубины, на которой расположены
подошва и кровля i
-го слоя
(соответственно
и
);
Е; - модуль деформации i-го слоя грунта.
Примечание. Формула (7.5) служит для определения средней осадки основания, загруженного равномерно распределенной по ограниченной площади нагрузкой. Эту формулу допускается применять для определения осадки жестких фундаментов.
Примеры расчетов осадок отдельно стоящих фундаментов см. в Приложении IV, V.
