22. Організаційна структура і засоби зв’язку польового вузла зв’язку (пвз) мб.

Вузол зв’язку (польовий) призначений для розгортання та експлуатації обслуговування вузлів зв’язку КП (ЗКП), тилового пункту, радіорелейного та проводового зв’язку. Управління:

1. Радіоцентр

- Від. КШМ (Р145БМ-5; Р142М-1;Р159-2; Р158-8; ПЗУ-6; ГАЗ-3М)

- Від. Р/ст. (Р161А2М-2; Т230-1А-2)

2. Центр зв’язку КП (ЗКП)

- Від. ЗАЗ (П240ТМ-1; П241ТМ-1; Е351А-1)

- РР/ каб. від. (Р419А-2; П274М-50км; ГАЗ-66-2)

3. Центр зв’язку ТПУ

- Від. ЗАЗ (П240ТМ-1; П241ТМ-1; Е351А-1)

- РР/ каб. від. (Р419А-2; П274М-20км; ГАЗ-66-1)

- Від. Р/ст. (Р142М-2)

4. Вузол зв’язку (стаціон.)

5. Відділення АСУ (МП-31-2)

6. Відділення техн. Забезпечення(АТО-18; АТО-4; Е-350П; МТО)

7. Відділення матеріального забезпечення (КП-130-2; ЗІЛ-130-3; УРАЛ-375-3; АУ-5,5-3; ЦВ- 1,2)

8. Медпункт(УАЗ-452А-1; Причіп. АП-0,5)

23. Організація радіозв’язку командира мб з командиром омбрю.

Стрілками показані елементи схеми які потрібно обов’язково малювати.

24. Організація радіо зв’язку командира і штабу мб з командирами рот та взводів мб (схема)

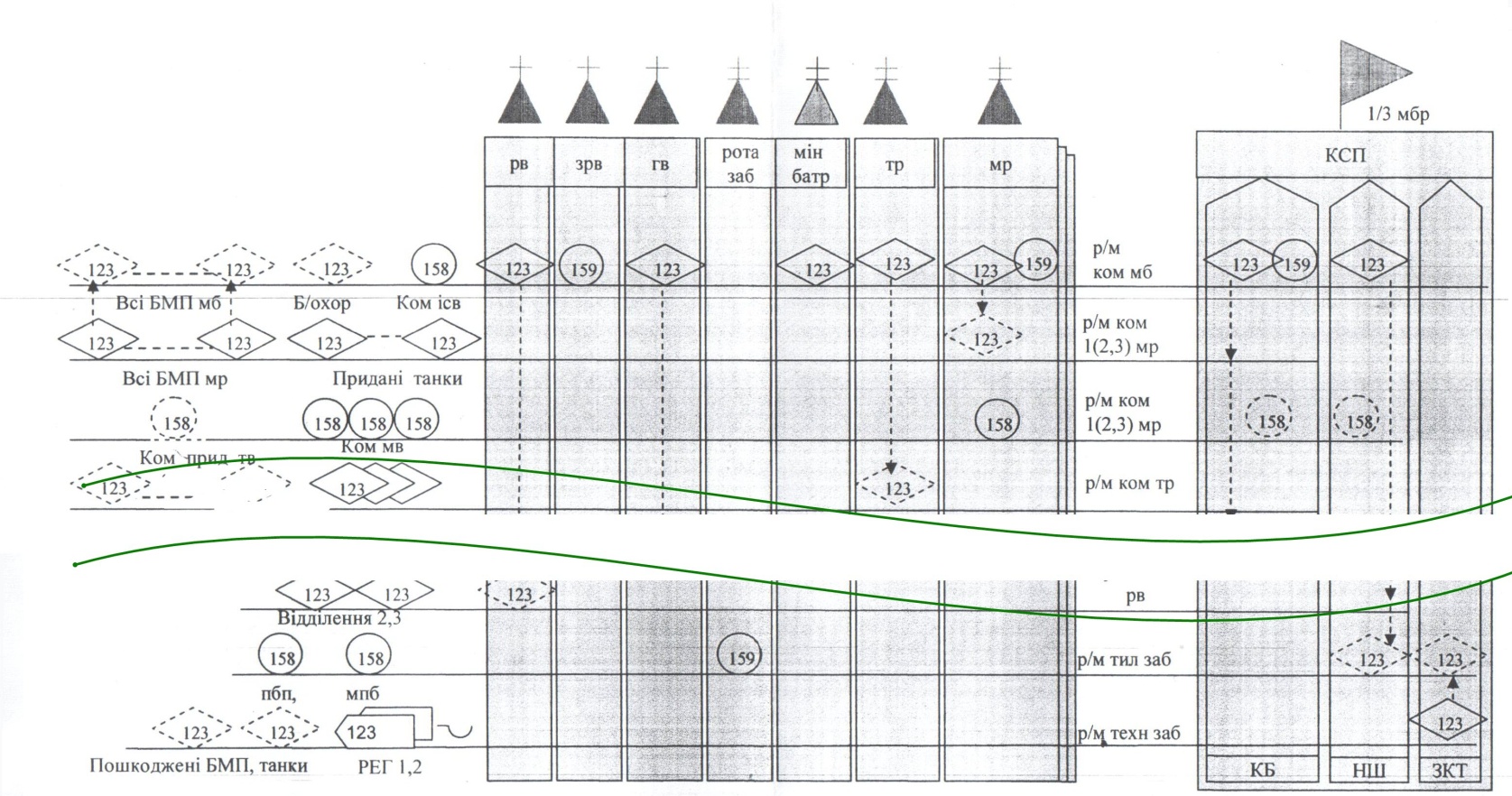

Схема організації зв’язку командира і штабу мб з командирами рот та взводів мб

Перша лінія зв’язку організована на р/станції Р-123 в р/мережі ком. батальйону між ком. батальйону на КСП та командирами механізованих рот (мр), ком. Б/охор. та всіма БМП мр.

Друга лінія зв’язку організована в р/мережі ком. 1(2,3) мр на радіостанціях Р-158 між ком. батальйону та ком. 1(2,3) мр, ком. механізованих відділень (мв) та ком. приданих танкових відділень.

P.S.: Так казав відповідати п. Шишкунов. На схемі перша лінія зв’язку – 1 зверху, друга ЛЗ – третя зверху. При відповіді на дошці зображуються тільки ці дві лінії зв’язку.

25. Організація радіо зв’язку командира мр з командирами механізованих взводів мб (схема)

Схема організації зв’язку командира мр з командирами рот та взводів мб

Перша лінія зв’язку організована на р/станції Р-123 в р/мережі ком. батальйону між ком. механізованої роти та ком. Б/охор. та всіма БМП мр.

Друга лінія зв’язку організована в р/мережі ком. 1(2,3) мр на радіостанціях Р-158 між ком. 1(2,3) мр та ком. механізованих відділень (мв) та ком. приданих танкових відділень.

P.S.: Так казав відповідати п. Шишкунов. На схемі перша лінія зв’язку – 1 зверху, друга ЛЗ – третя зверху. При відповіді на дошці зображуються тільки ці дві лінії зв’язку.

26. Призначення, склад, можливості вузла зв’язку ксп мб.

ВЗ КСП мб є найважливішою складовою частиною пункту управління (ПУ) батальйону.

ВЗ КСП мб призначений для забезпечення зв’язку командиру і начальника штабу батальйону з ком. і шт. полку, ком. підпорядкованих і взаємодіючих підрозділів, для внутрішнього зв’язку між посадовими особами органів управління батальйону, а також для забезпечення зв’язку оповіщення.

ВЗ КСП батальйону може складатися з таких елементів:

• Машин бойового управління (ком. машин), бойових машин із засобами зв’язку (БМП-1к, БТР-70к, БТР-70)

• Окремих переносних радіостанцій (Р-107, Р-148, Р-159 і ін.)

• Телефонної станції (П-193м)

• Групи зв’язківців

Машини бойового управління із засобами зв’язку призначені для забезпечення радіозв’язку ком. (шт.) батальйону з ком. (шт.) полку, та з підпорядкованими, доданими та взаємодіючими підрозділами.

Р/станція Р-123 БМП-1к ком. бат. працює в р/мережі ком. батальйону, інша р/ст. Р-123 БМП-1к – у р/мережі полку, а радіостанція Р-148 забезпечує зв’язок через інстанцію униз шляхом входження у р/мережі підпорядкованих командирів.

У похідному положенні для наступу (та в обороні) радіостанції Р-107 і Р-148 можуть бути зняті з командирських машин і встановленні в укриттях ком. і нач. шт. батальйону. Танкові р/ст. Р-123, встановлені в машинах, повинні дистанційно керуватись по кабельній лінії.

Переміщення ВЗ КСП мб у наступальному бою проводиться за вказівкою ком. (нач. шт.) батальйону. Під час переміщення зв’язок забезпечується по всім р/мережам.
