3.4. Панель основних параметрів
Contact - конфігурація контролера для групи контактних методів АСМ;
Semicontact - конфігурація контролера для групи полуконтактних методів АСМ;
Tunnel Current - конфігурація контролера для групи методів ВТМ;
SNOM1 - конфігурація контролера для групи методів СБОМ (при роботі з СЗМ Solver SNOM або ЗНЛ ІНТЕГРА Соларіс);
SNOM2 - конфігурація контролера для групи методів СБОМ (при роботі з ЗНЛ ІНТЕГРА Соларіс з використанням змінної підстави моделі SCC06NTF);
Custom - користувацька конфігурація контролера.
3.5. Область основних операцій
- Data - вкладка роботи з даними.
- Aiming - вкладка налаштування системи реєстрації.
- Resonance - вкладка отримання частотних характеристик.
- Approach - вкладка роботи з системою підведення.
- Scan - вкладка отримання сканованих зображень.
- Curves - вкладка отримання одновимірних залежностей.
- Litho - вкладка управління модифікуванням поверхні в наномасштабі.
- RL-Mover - вкладка управління механізмом переміщення зразка.
- SCTP0 Stage - вкладка управління скануючоїю платформою і Z-сканером.
3.6. Область додаткових операцій
- Oscillograph - другий програмний осцилограф.
- Scheme - блок-схема приладу.
- Aiming - вкладка системи реєстрації.
- Video - вкладка виведення відео зображення.
- Closed Loop - вкладка управління параметрами систем з ємнісними датчиками.
- Thermo 1500C або Thermostat - вкладки роботи з пристроями нагріву зразка.
- ElectroChemistry - вкладка роботи з біпотенціостатом електрохімічної комірки;
- Ntegra Tomo - вкладка роботи з ультрамікротомом.
4. Модуль обробки зображень
4.1. Основні компоненти інтерфейсу програмного модуля Image Analysis
Основними компонентами інтерфейсу програмного модуля Image Analysis є:
- Контейнер зображень .
- Головне меню .
- Головна панель інструментів .
- Дерево методів, Панель налаштування методу .
4.1.1. Контейнер зображень
Велику частину вікна програмного модуля Image Analysis займає Контейнер Зображень.
Контейнер зображень служить для відображення СЗМ-даних:
- СЗМ-зображень (2D-даних - функцій двох змінних);
- Різних кривих, типу профілів перетинів і даних спектроскопії (1D-даних - функцій однієї змінної);
- Різних текстових даних.
Вікно 2D-даних містить
- Панель інструментів Вікна 2D-даних;
- Поле, на якому відображається фрейм 2D-даних, і яке займає більшу частину вікна;
- Інформаційний рядок, розташований внизу під зображенням, який з'являється при використанні інструментів типу «перетин», «координати точки »,« кут »,« відстані між точками », і т.д.

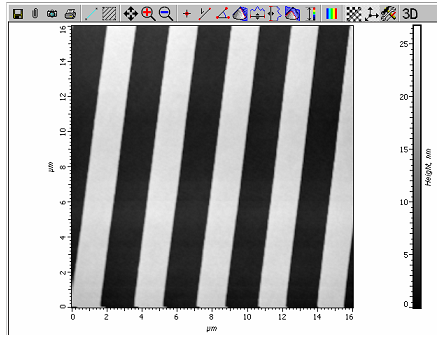

Вікно 2D-даних
Вікно 1D-даних містить:
- Панель інструментів Вікна 1D-даних;
- Поле, на якому відображається фрейм 1D-даних, і яке займає більшу частину вікна;
- Інформаційний рядок, розташований внизу під зображенням, який з'являється при використанні інструментів типу маркерів.

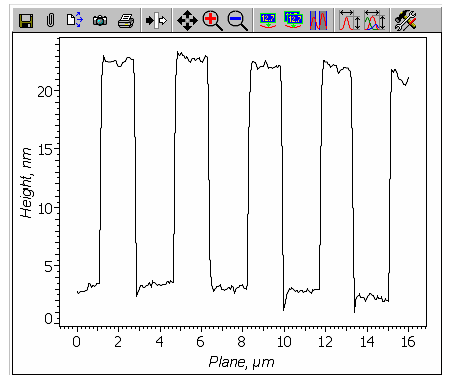

Вікно 1D-даних
4.1.2. Головне меню
Головне меню містить наступні випадаючі меню:
File - операції з файлами даних;
Image Analysis - аналіз 2D-даних, типу СЗМ-зображень;
Curve Analysis - аналіз 1D-даних;
Transform - перетворення СЗМ-даних (2D і 1D);
Filters - перетворення СЗМ-даних типу «фільтрації»;
View, Options - налаштування параметрів інтерфейсу програмного модуля;
Help - запуск довідкової системи програмного модуля Image Analysis.
