3.1. Вимоги до комп'ютера
Конфігурація комп'ютера повинна бути не нижче наступною:
- Процесор Pentium II;
- Вільне місце на жорсткому диску 100 MВ;
- 256 МВ RAM;
- CD-дисковод;
- Розширення монітора 1024 × 768;
- Операційна система Windows ХP і вище.

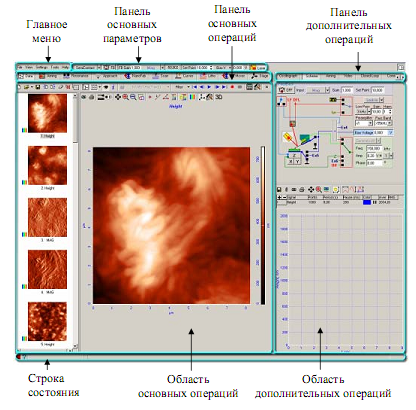

3.2. Інтерфейс програми управління
Основними елементами інтерфейсу програми управління Nova є
- Головне меню;
- Панель основних параметрів;
- Панель основних операцій;
- Область основних операцій;
- Панель додаткових операцій;
- Область додаткових операцій;
- Рядок стану.
Головне меню містить наступні випадаючі меню:
File - операції з файлами даних;
View - настройка параметрів інтерфейсу;
Settings - настроювання параметрів програми і приладу;
Tools - виклик інструментів роботи з макромовою;
Help - виклик довідки.
Панель основних параметрів містить ряд найбільш часто використовуваних елементів управління, що дозволяють задавати основні параметри для роботи з приладом.
Панель основних операцій містить кнопки, за допомогою яких в області основних операцій перемикаються вкладки. Назви кнопок відповідають назвам операцій. Кнопки розташовані відповідно за найбільш типовим порядком роботи з приладом. За допомогою кнопок панелі основних операцій можна швидко переходити до відповідних вкладки. Кожна вкладка має свою групу елементів управління і параметрів.
Панель додаткових операцій містить кнопки, за допомогою яких в області додаткових операцій перемикаються вкладки. кожна вкладка має свою групу елементів керування і параметрів.
У Рядку стану відображаються різні інформаційні параметри в залежності від обраної вкладки.
Рядок стану складається з двох частин:
- Ліва частина (Індикатори);
- Права частина (Інформаційна).
У лівій частині Рядки стану відображаються Індикатори:
- Індикатор стану приладу;
- Індикатор типу приладу (поки не використовується);
- Індикатор висунення сканера.
3.3. Головне меню
Головне меню програми управління містить випадають меню File, View, Settings, Tools і Help.
Випадаюче меню File містить такі пункти:
- New - створити новий файл даних;
- Open - відкрити раніше збережений файл даних;
- Reopen - відкрити список десяти останніх відкритих за допомогою програми файлів даних;
- Save - зберегти поточний файл даних з усіма зробленими в ньому змінами;
- Save As - відкрити діалогове вікно для збереження поточного файлу даних;
- Save All - зберегти всі відкриті в програмі файли даних з усіма зробленими в них змінами;
- Close - закрити поточний файл даних;
- Close All - закрити всі відкриті в програмі файли даних;
- Import - імпортувати різні типи даних в формат *. Mdt;
- Export - експортувати дані з формату *. Mdt в інші формати;
- Exit - вийти з програми управління.
Випадаюче меню View містить наступні пункти:
- Operation Page - відкрити список вікон, за допомогою яких здійснюється управління і настройка приладу, а також обробка отриманих даних. Меню Operation Page для зручності користувача винесено у верхню частину вікна програми управління у вигляді панелі вкладок.
- Additional Page - відкрити Область додаткових операцій для відкриття вкладок додаткових операцій і доступу до програм осцилографа. Вибір даного пункту меню аналогічний натискання кнопки у правому верхньому куті вікна програми.
- Toolbox View - відкрити меню настройки відображення панелі.
- Panel - стандартне відображення панелі;
- Scroll - відображення панелі в один рядок з функцією прокручування;
- Wrap - відображення панелі з заповненням відведеного їй
простору (залежить від розміру Області основних (або додаткових) операцій)).
- Visibility Setup - відкрити меню вибору конфігурації інтерфейсу програми.
Випадаюче меню Settings містить наступні пункти:
- Hard Parameters - відкрити підменю збереження і завантаження файлу конфігурації приладу:
- Calibrations - відкрити підменю роботи з калібрувальними коефіцієнтами (калібруваннями) і параметрами сканера.
- Palette - відкрити підменю для роботи з колірною палітрою (файл з розширенням *. pal):
- Device Info - відкрити довідкове вікно, в якому зазначені відомості про прилад (тип контролера).
- PCI Card Manager - відкрити довідкове вікно, в якому зазначені тип інтерфейсної плати і номер слота в комп'ютері, до якого встановлена плата.
Спадне меню Tools містить наступні пункти:
-Palette Editor - відкрити редактор палітр.
-Nova PowerScript - відкрити підменю роботи зі скриптами:
Спадне меню Help містить наступні пункти:
- Contents - відкрити файл довідки.
- NT-MDT Home Page - відкрити сайт компанії "НТ-МДТ".
- NT-MDT Links ... - відкрити підменю посилань на сторінки сайту компанії "НТ-МДТ".
- About відкрити довідкове вікно, в якому зазначено відомості про програму, ОС комп'ютера, тип процесора.
