Вступ

Скануюча зондова мікроскопія (СЗМ) – один із потужних сучасних методів дослідження морфології і локальних властивостей поверхні твердих тіл з високою роздільною здатністю. За останні 10 років скануюча зондова мікроскопія перетворилась із екзотичної методики, доступної лише обмеженій кількості дослідних груп, в широко розповсюджений і успішно застосовуваний інструмент для дослідження властивостей поверхні. Сьогодні практично всі дослідження в області фізики поверхні і тонких плівок проводяться із застосуванням методів СЗМ. Розвиток скануючої зондової мікроскопії дав початок розвитку нових методів в нанотехнології – технології створення структур з нанометровими розмірами.

Скануючий тунельний мікроскоп (СТМ) - перший із родини зондових мікроскопів - був винайдений у 1981 році швейцарським вченим Гердом Біннінгом і Генріхом Рорером. У своїх роботах вони показали, що це доволі простий і ефективний спосіб дослідження поверхні. Справжнє признання дана методика отримала після візуалізації атомної структури поверхні багатьох металів і реконструювання поверхні кремнію. В 1986 році за винайдення тунельного мікроскопа Г. Віннінг і Г.Рорер були нагороджені Нобелівською премією з фізики.

Вслід за тунельним мікроскопом протягом короткого часу були винайдені атомно-силовий мікроскоп (АСМ), магнітно-силовий мікроскоп (МСМ) і ще багато інших пристроїв, що мають подібні принципи роботи і називаються скануючими зондовими мікроскопами. В наш час зондова мікроскопія – це область техніки і прикладних наукових дослідів, що розвивається.

1. Атомно-силовий мікроскоп. Будова та принципи роботи

Атомно-силовий мікроскоп (АСМ) був винайдений в 1986 році Гердом Бінніг, Келвіном Куейтом і Крістофером Гербером .

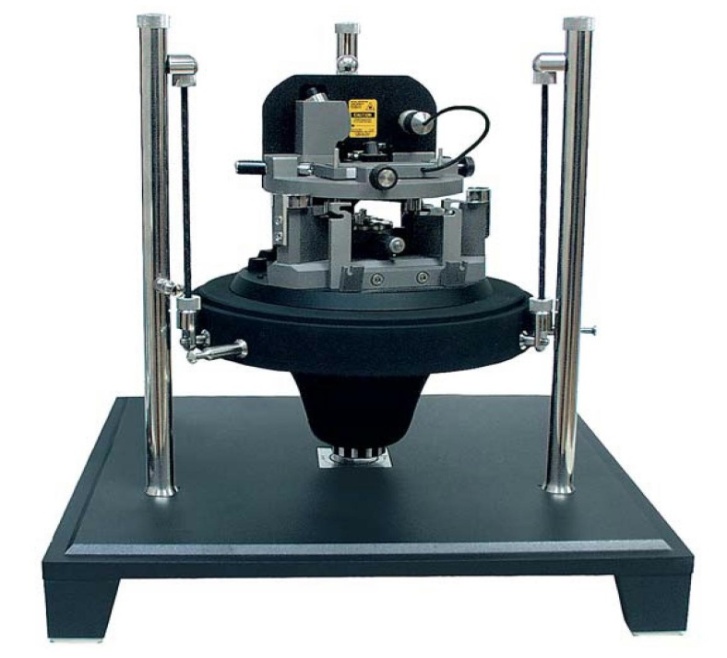

Зовнішній вигляд та комплектація асм (Solver p47-pro )

В основі роботи АСМ лежить силове взаємодія між зондом і поверхнею, для реєстрації якого використовуються спеціальні зондові датчики, що представляють собою пружну консоль з гострим зондом на кінці. Сила, що діє на зонд з боку поверхні, призводить до вигину консолі. Реєструючи величину згину, можна контролювати силу взаємодії зонда з поверхнею.

Якісно роботу АСМ можна пояснити на прикладі сил Ван-дер-Ваальса . У загальному випадку дана сила має як нормальну до поверхні, так і латеральну (що лежить в площині поверхні зразка) складові. Реальна взаємодія зонда із зразком має більш складний характер, однак основні риси даногї взаємодії зберігаються - зонд АСМ відчуває тяжіння з боку зразка на великих відстанях і відштовхування на малих.

Отримання АСМ зображень рельєфу поверхні пов'язано з реєстрацією малих вигинів пружної консолі зондового датчика. В атомно-силовіймікроскопії для цієї мети широко використовуються оптичні методи.

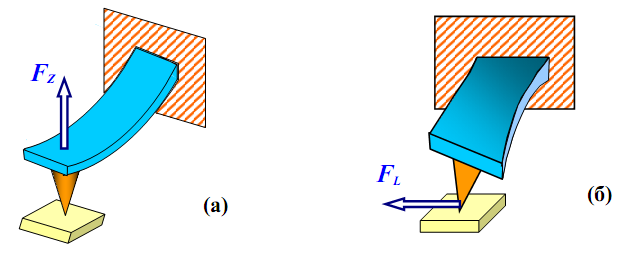

Основні, реєстровані оптичною системою параметри - це деформації вигину консолі під дією Z-компонент сил тяжіння або відштовхування (Fz) та деформації кручення консолі під дією латеральних компонент сил (FL) взаємодії зонда з поверхнею.

При скануванні зразка в режимі ΔZ=const зонд переміщається уздовж поверхні, при цьому напруга на Z-електроді сканера записується в пам'ять комп'ютера, як характеристика рельєфу поверхні Z = f (x, y). Просторова роздільна здатністьАСМ визначається радіусом закруглення зонда і чутливістю системи, реєструючої відхилення консолі. В даний час реалізовані конструкції АСМ, що дозволяють отримувати атомарне розширення при дослідженні поверхні зразків.

Зондування поверхні в атомно-силовому мікроскопі проводиться з допомогою спеціальних зондових датчиків, що представляють собою пружну консоль - кантилівер (cantilever) з гострим зондом на кінці. Датчики виготовляються методами фотолітографії і травлення з кремнієвих пластин. Пружні консоліформуються, в основному, з тонких шарів легованого кремнію SiO2 або Si3N4.

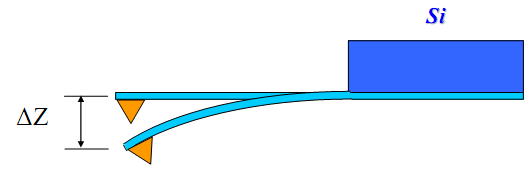

Схематичне зображення зондового датчика АСМ

Один кінець кантилівера жорстко закріплений на кремнієвому утримувачі. На іншому кінці консолі розташовується власне зонд у вигляді гострої голки. Радіус закруглення сучасних АСМ зондів складає 1 ÷ 50 нм в залежно від типу зондів і технології їх виготовлення. Кут при вершині зонда - 10 ÷ 20 º. Силу взаємодії зонда з поверхнею F можна оцінити наступним чином:

де k - жорсткість кантилівера; ΔZ - величина, що характеризує його вигин. Коефіцієнти жорсткості консолей k варіюються в діапазоні 0.001÷ 10 Н / м в залежності від використовуваних при їх виготовленні матеріалів та геометричних розмірів. При роботі зондових АСМ датчиків в коливальних режимах важливі резонансні властивості консолей.

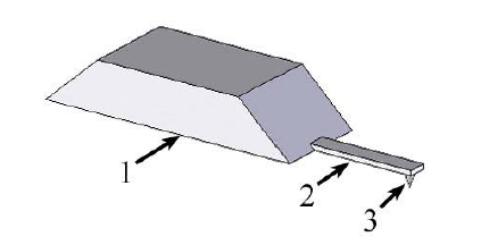

В атомно-силової мікроскопії застосовуються, в основному, зондові датчики двох типів - з консоллю у вигляді балки прямокутного перерізу і з трикутним кантилівером, утвореним двома балками. Загальний вид зондового датчика з консоллю в вигляді балки прямокутного перерізу представлений на рис:
