Технический отчет по практике
Microstation - мощное средство трехмерного моделирования, конструировании, визуализации моделей.
MicroStation Descartes
Продукт для обработки растровых изображений в среде MicroStation. Он позволяет: редактировать растр, включая удаление ошибок и трансформацию, создавать мозаичные изображения, выполнять привязку векторных данных к растру, выполнять полуавтоматическую векторизация и выводить растр на печать. Черно-белые, цветные и полутоновые изображения могут обрабатываться совместно, в одно и то же время, одним и тем же продуктом.
Пользователь может воспользоваться инструментами MicroStation Descartes для его оцифровки в полуавтоматическом режиме. К этому надо заметить, что в полуавтоматическом режиме можно векторизовать, не только черно-белые изображения, но и полутоновые и цветные, используя специальным образом подобранные фильтры.
MicroStation Descartes позволяет импортировать и экспортировать промышленно-стандартные форматы растровых файлов, включая TIFF, CITT и COT и является наилучшим приложением для обработки изображений и преобразования их в векторную форму для среды MicroStation.
MicroStation GeoGraphics
Представитель семейства ГИС, основанных на CAD-технологии. GeoGraphics привнес с собой некоторые изменения в описание структур данных, добавил функции пространственного анализа и тематического картографирования.
Интерфейс MicroStation GeoGraphics можно настроить в соответствии с назначением каждого рабочего места, так чтобы проект, все необходимые инструменты, меню и команды меню были всегда “под рукой”.

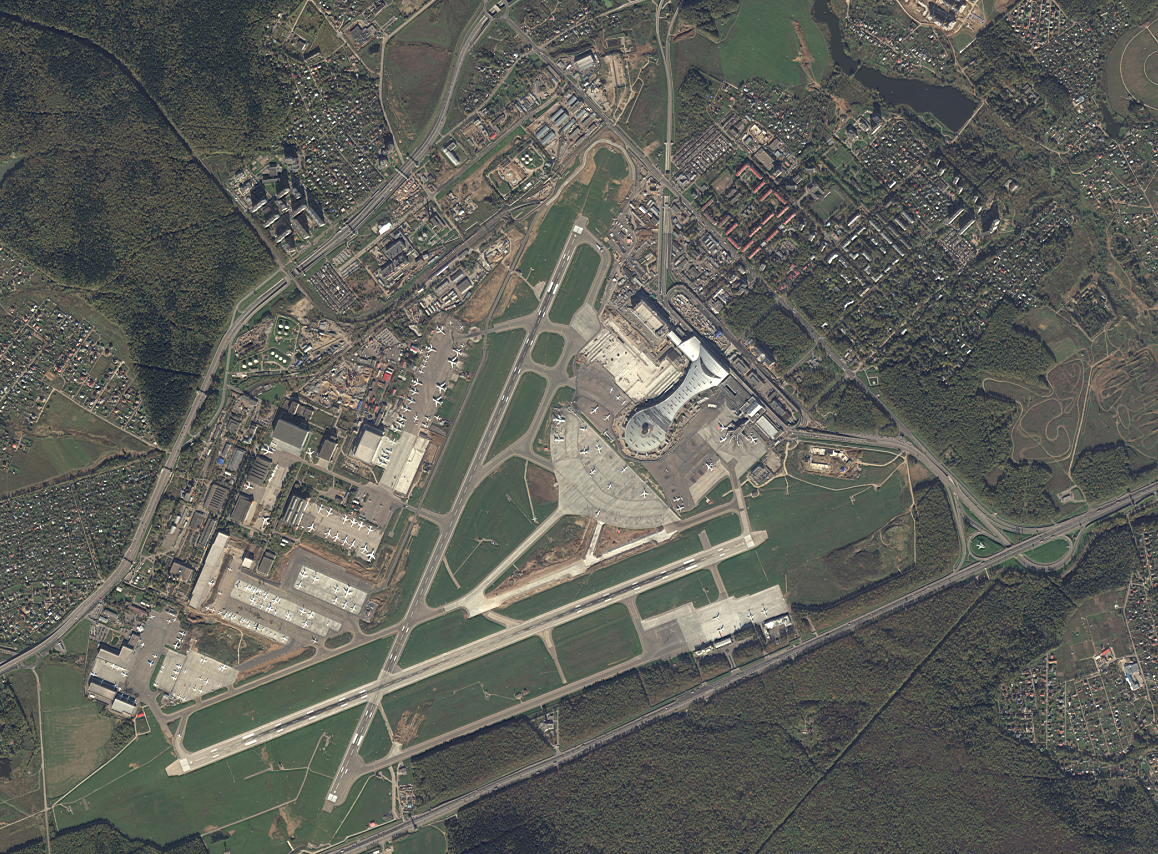

Пример цифрового снимка аэроузла (Домодедово)
3. Данные из сборника аэронавигационной информации.
Маршруты руления.
Стоянки.
Данные из сборника электронных карт компании Jeppesen.
Стоянки.
Векторизованные модели аэропортов.
Модель Шереметьево.
Модель Домодедово.
Модель Раменское.

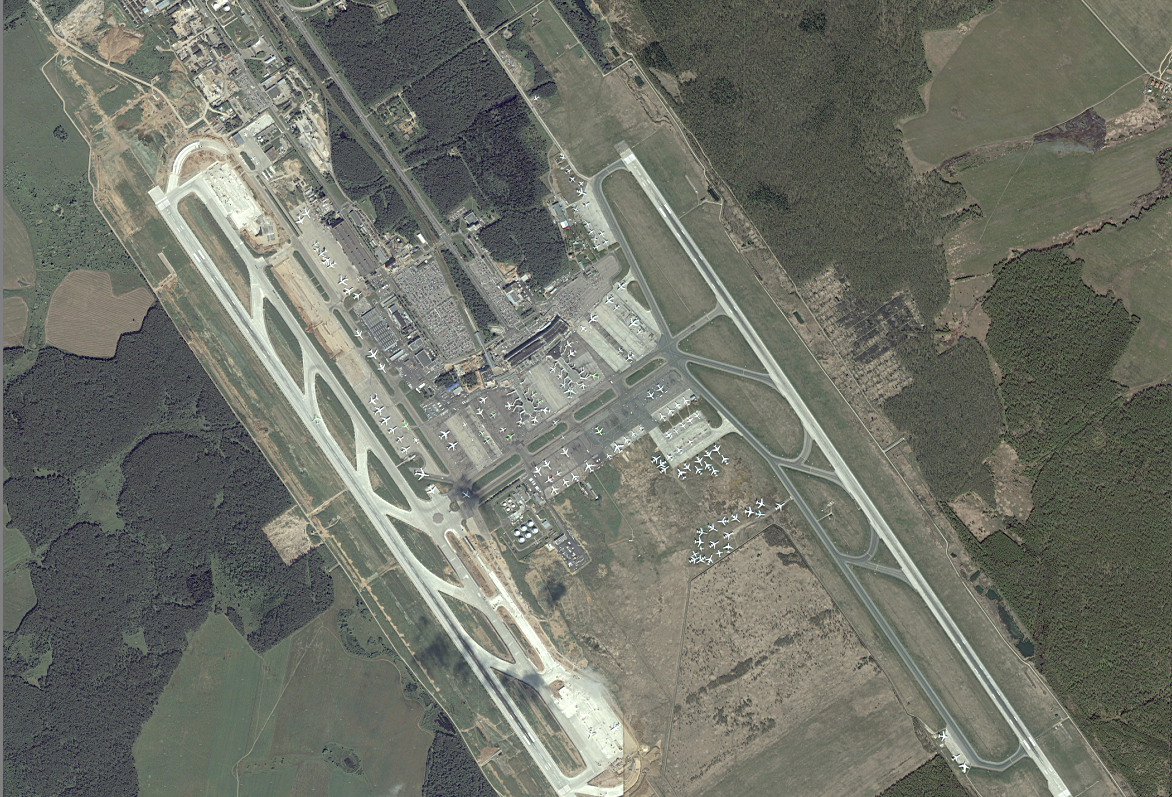

2. Пример цифрового снимка аэроузла (Внуково)
3. Данные из сборника аэронавигационной информации.
Маршруты руления.
Стоянки.

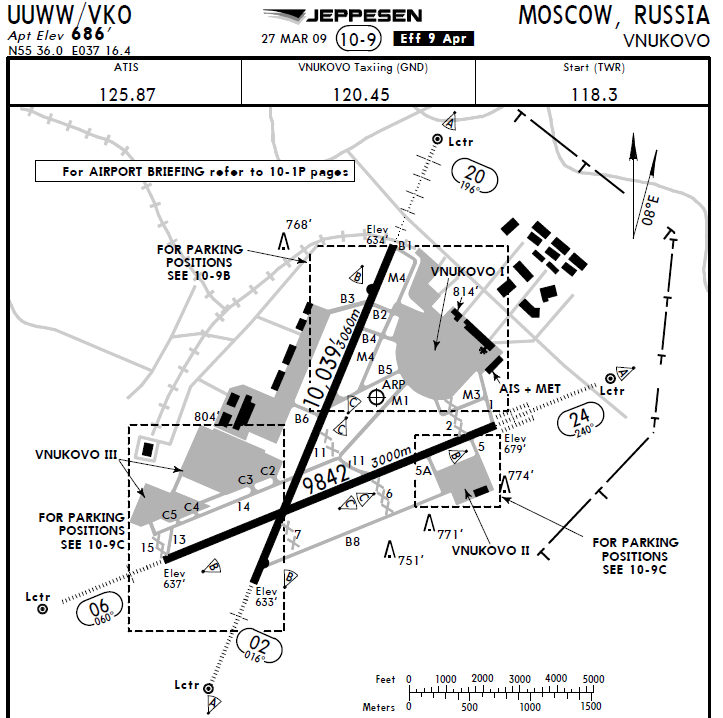

Данные из сборника электронных карт компании Jeppesen.
Стоянки.
Векторизованные модели аэропортов.
Модель Шереметьево.
Модель Внуково.
Модель Раменское.
Импортирование модели из Microstation в формат Autocad – DXF.
DXF— открытый формат файлов для обмена графической информацией между приложениями САПР. Был создан фирмой Autodesk для системы AutoCAD. Поддерживается практически всеми CAD-системами на платформе PC
DXF был впервые представлен в декабре 1982 года как часть AutoCAD 1.0, в качестве обменного формата данных, предоставляющего ту же информацию, что и закрытый внутренний формат AutoCAD — DWG, спецификация на который никогда не предоставлялась.
7. По результатам оцифровки карт был предложен следующий список таблиц для хранения данных по аэропортам.
0) Аэропорты – (RUSPPVD.AIRPORTS)
Таблица содержит информацию об аэроузлах, аэропортах, аэродромах и вертодромах.
1) Типы воздушных судов – (RUSPPVD. AIRCRAFT)
Таблица содержит информацию о типах воздушных судов, используемых в Табеле сообщений и документах ИКАО.
2) Точка на аэродроме - (Point)
Таблица содержит информацию для обрисовки. Содержится геометрия объектов на аэродроме.
Физическая точка здания или объекта на территории аэродрома.
3) Тип точки (POINT_Type)
1. Здание.
2. Терминал.
3. Зона стоянки.
4. Участок выбега.
5. Рулежная дорожка скоростного схода.
6. Обычная рулежная дорожка.
7. Проезд для руления.
8. Перрон.
9. Стоянка.
10. Ангар.
11. Выступающие сооружения.
12 Линии кратковременной остановки.
4) Точка маршрута руления ВС на аэродроме. (POINT_ROUTE_AIRCRAFT)
Физическая точка маршрута руления ВС на аэродроме.
5) Отрезок маршрута руления ВС на аэродроме. (Section_route_ AIRCRAFT)
Отрезок маршрута руления ВС на аэродроме.
6) ВПП ( Runway ) – (RUSPPVD.RUNWAY)
Таблица содержит информацию о параметрах ВПП аэропортов в зависимости от направления взлета/посадки. Поля <Широта> и <Долгота> соответствуют координатам порога ВПП.
7) Выходы – (GATE)
8) Описание гейта – (GATE_description_ID)
Тип гейта
1. Труба.
2. Вертолетная площадка.
3. Длительная стоянка.
4. Площадка деайсинга
9) Мачты освещения – (floodlight tower)
10) Башня – (control TOWER)
11) ОБОРУДОВАНИЕ – (FACILITY)
Таблица содержит информацию о типах радиотехнического оборудования.
Поле <Тип оборудования>:
0 - навигационное оборудование
1 - связное оборудование
3 - радиолокационное оборудование
12) Наземные ТС (vehicle)
13) Тип ТС (vehicle _TYPE)
Тип ТС:
1. Снегоочистители;
2. Снегоуборочные машины
3. Тягачи;
4. Транспортные средства для перевозки персонала;
5. Багажные тележки;
6. Аварийные машины,
7. Автомобили сопровождения,
8. Топливозаправщики,
9. Автомобили для обслуживания бортовой кухни
14) Точка маршрута руления ТС на аэродроме. (POINT_ROUTE_ vehicle)
Физическая точка маршрута руления ТС на аэродроме.
15) Отрезок маршрута руления ТС на аэродроме. (Section_route_ vehicle)
Отрезок маршрута руления ТС на аэродроме.
8. Подготовка к разработке ПО на Delphi для конвертации файла DXF в СУБД Oracle.
