Умовні графічні позначення комутаційних апаратів та їх контактів

	- вимикач високовольтний

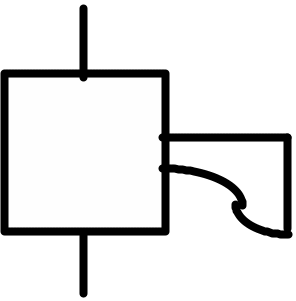

	- відділювач односторонньої дії

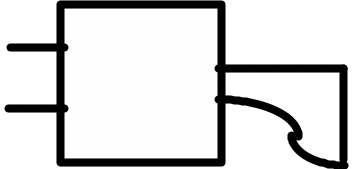

	- відділювач двосторонньої дії
	- короткозамикач
	- рубильник

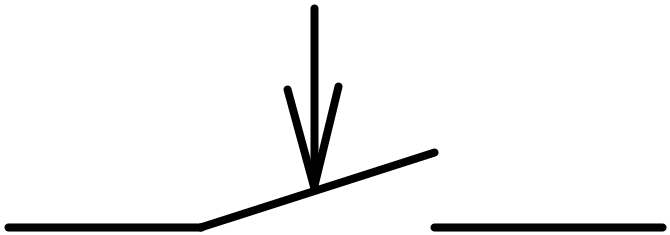

	- контакт замикаючий з пристроями дугогасіння
	- контакт роз'єднувача
	- контакт вимикача навантаження
	- контакт вимикача, який має автоматичне вимк­нен­ня при виникненні перевантаження
	- контакти триполюсного вимикача, який має авто­ма­тич­не вимкнення при виникненні переван­таження хоча б в одному полюсі

Умовні графічні позначення перемикачів

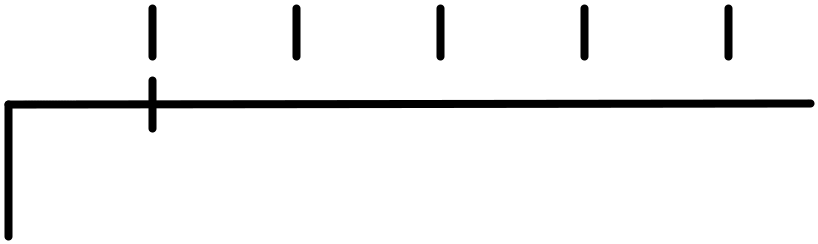

	- загальне позначення однополюсного багато­позиційного (в даному випадку на 5 позицій) перемикача

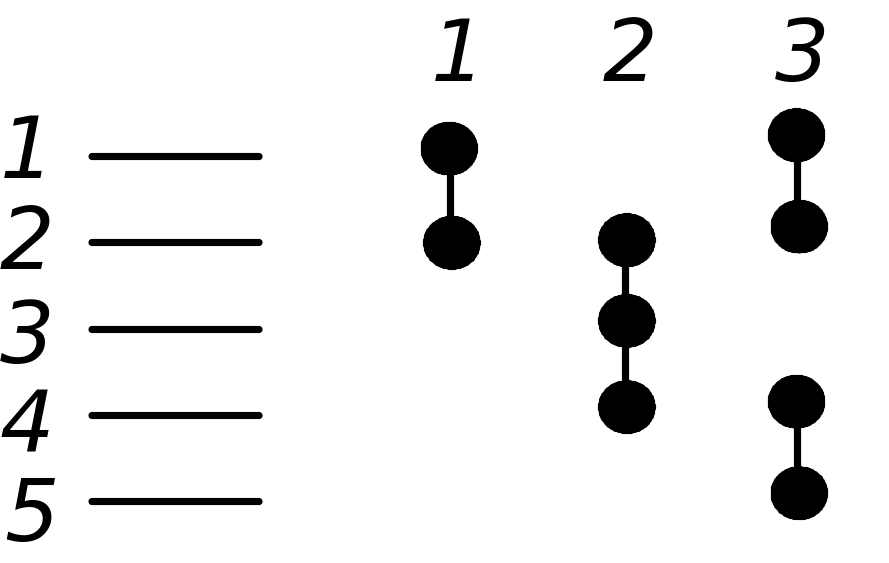

	- перемикач на 3 положення: в 1-му положенні замикаються кола 1 та 2; в 2-му - 2, 3 та 4 кола; в 3-му - 1 та 3 і 4 та 5 кола
	- перемикач на 3 положення: в 1-му положенні комутується 1 коло; в 2-му - 2 та 3; в 3-му - 1 та 5
	- двопозиційний перемикач, який комутує 5 кіл. В положенні "В" комутуються три кола (замикаються контакти 1,2; 5, 6 та 9, 10), в положенні "У" комутуються два кола ( замикаються контакти 3,4; 7,8).
	- перемикач на 3 позиції з само­повер­нен­ням в нейтральне положення "Н". В положенні "У" комутується одне коло (замикаються контакти 1, 2) В положенні "В" комутується друге коло (замикаються контакти 3, 4)

Умовні графічні позначення з'єднань

	- роз'ємне з'єднання (зі штирем зліва та гніздом справа)
	- розбірне контактне з'єднання
	- нерозбірне контактне з'єднання

Умовні графічні позначення кіл акустичних приладів

	- дзвінок електричний (загальне позначення)
	- дзвінок електричний одноударний (гонг)
	- зуммер
	- сирена електрична
	- гудок
	- ревун

2. Позиційні позначення основних елементів електричних кіл

Крім умовного графічного позначення кожен елемент обов'язково має позиційне позначення, яке складається з двох частин. Перша частина - позначення елемента буквою, друга - число, що вказує на його порядковий номер в даній схемі. Також можлива додаткова частина позиційного позначення. Це, як правило, буква, яка вказує функцію даного елемента в схемі. Наприклад, KL2H - проміжне реле (KL), номер 2, яке використовується в колах сигналізації (H).

Для позначення номерів контактів елементу після позиційного позначення після знаку двокрапка ":" (в багатьої схемах після знаку крапка ".") вказується номер контакту. Наприклад, KL2H:2 - другий контакт реле KL2H.

Якщо в схемі використовується лише один контакт реле, допускається не ставити двокрапки і цифри "1" після неї. Наприклад, KL позначається обмотка та контакт проміжного реле.

Кожен елемент можна позначити однією літерою, яка є обов'язковою. Для більш точного відображення елемента застосовують багатобуквові позиційні позначення. Наприклад, YAC. Літера Y означає, що це є механічний пристрій з електромагнітним приводом. Поєднання літер YA означає електромагніт, а YAC - електромагніт увімкнення.

Буквенні коди позиційних позначень найбільш розповсюджених елементів електричних кіл наведені в табл. 1

Таблиця 1
