Дробилка для боя плитки

На ОАО «Керамин», также как на ОАО «МАПИД» используется шнековая дробилка итальянского производства «Sacmi».

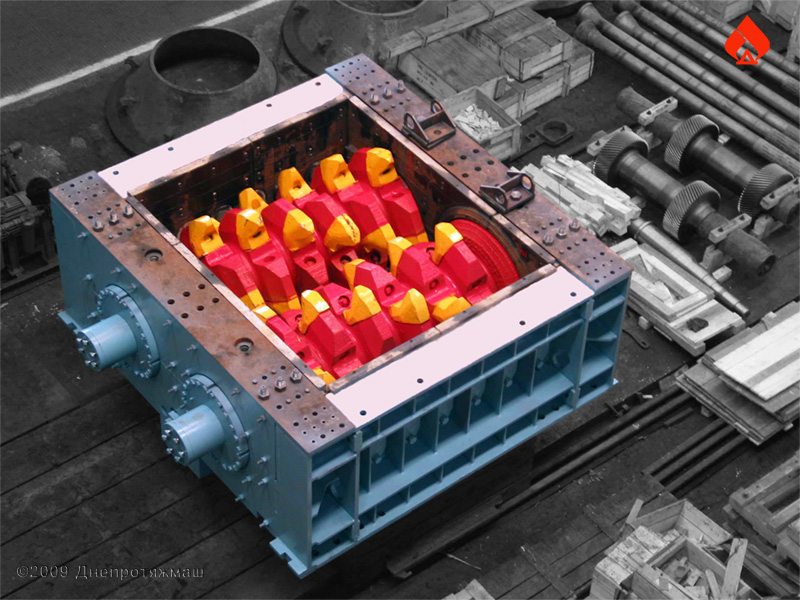

Дробилки ШНЕКОВЫЕ

Шнековые дробилки является универсальными машинами для дробления материалов. Предназначены для дробления гранитов, базальтов, кварцитов, песчаников, руд и других подобных материалов с пределом прочности при сжатии не более 300 МПа. Применение невозможно на вязкоупругих материалах, таких как древесина, полимеры, определенные металлические сплавы. Входная крупность достигает 1500 мм. Крупность готового для небольших дробилок составляет до 10 мм. Щековые дробилки имеются во всех классах дробления: крупном, среднем и мелком.

Используется на стадиях крупного, среднего и мелкого дробления. Подача материала может осуществляться постоянно и периодически.

Основные преимущества шнековых дробилок:

• максимальный выход продуктов заданого класса крупности

• работа с материалами, склонными к налипанию

• минимум капитальных затрат на монтаж, поскольку не требуется возведения виброустойчивого фундамента

• компактность, простота конструкции, быстрая замена рабочего инструмента

• возможность работы под завалом

• низкая удельная энергоемкость

• возможность монтажа на стационарных, полустационарных и мобильных дробильных установках

Особенности конструкции шнековой дробилки:

• конструкция дробильной камеры и системы крепления дробильного инструмента выполняются в зависимости от свойств дробимого материала

• вращение валков шнековой дробилки осуществляется посредством электромеханического привода. В конструкции дробилки применены моторы редукторы, оснащенные частотным регулированием, плавным пуском и защитой от перекрузок

• производительность и мощность привода определяются в зависимости от вида и размера загружаемого материала и желаемого размера окончательной фракции

• легкость обслуживания достигается за счет быстрой замены отдельных сегментов шнека

• применение твердых сплавов и специально сконструированных подшипниковых узлов обеспечивает надежность и прочность конструкции шнековой дробилки

Дробление материала происходит за счет действия срезывающей силы и тяговых усилий, создаваемых высоким моментом вращения валков дробилки при низкой угловой скорости. Таким образом удельная потребляемая мощность и износ узла дроления значительно ниже, чем у дробилок иного типа.

Спиральное расположение зубьев распределяет материал по всей длине валков. Это свойство также позволяет удалять из машины куски материала, превышающие допустимые размеры

Дробилки обеспечивают максимальный выход товарного продукта заданой крупности. Так, например, при дроблении материала в класс 50 мм выход класса 25-50 мм составляет 70-75%

Модель	ДШ-500	ДШ-660	ДШ-800
Максимальный размер загружаемого материала, мм	480 - 650	650 - 850	750 - 1050
Производительность, т/ч	до 450	до 800	до 1200
Установленная мощность, кВт	55 - 160	160 - 450	200 - 500
Вес дробилки, т	до 7	до 25	до 40

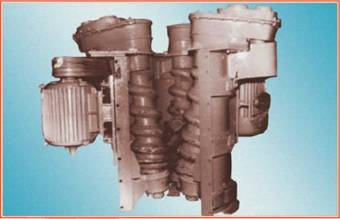

Д робилка шнековая вертикальная ДШВ

Дробилка шнековая вертикальная ДШВ предназначена для дробления горной массы крепостью до 10 по М.М. Протодяконову и может применятся в стационарных и нестационарных условиях на шахтах, разрезах, обогатительных фабриках и сортировках.

Рабочий орган дробилки состоит из четырех блоков, включающих валы – шнеки конической формы, закрепленные под углом один к другому в двух вертикальных взаимно перпендикулярных плоскостях и образующие две камеры дробления. Болтовое крепление блоков обеспечивает быструю сборку и разборку дробилки; при необходимости замены замены одного из блоков простои минимальные.

При вращении валов – шнеков между ними разрушается выборочно только крупные куски, мелкие же проходят вниз через пространство между валами – шнеками и корпусом без дробления. Таким образом осуществляется принцип «не дробить ничего лишнего», что обеспечивает низкую энергоемкость процесса дробления и исключает переизмельчение материала.

Рабочий орган дробилки - реверсивный, что позволяет в случае попадания в дробилку не дробимого предмета удалить его из зоны дробленияпутем кратковременного реверса.

Дробилка не требует фундаментов из- за отсутствия динамических нагрузок, рабочий орган не залипает.

Техническая характеристика шнековых дробилок вертикальных ДШВ

Показатели	ДШВ -250	ДШВ -600	ДШВ -1500
Теоретическая производительность ( в плотном теле), м'/ ч	250	2300	10600
Крупность исходного продукта, мм	250	600-700	1500
Максимальная крупность продукта дробления, мм	60-65	125-150	350
Максимальные размеры приемного окна , мм	300x500	600x1000	1250x2100
Ширина корпуса по основанию, м	0,7	1,7	4,4
Длина корпуса по основанию, м	0,9	2,1	5,2
Высота дробилки, м	1,2	2,7	5,6
Длина выпускной щели, м	2,9	5,8	13,7
Ширина выпускной щели, мм	50	100	200
Мощность привода, кВт	11x4	40x4	100x4
Масса дробилки, т	3	20	85

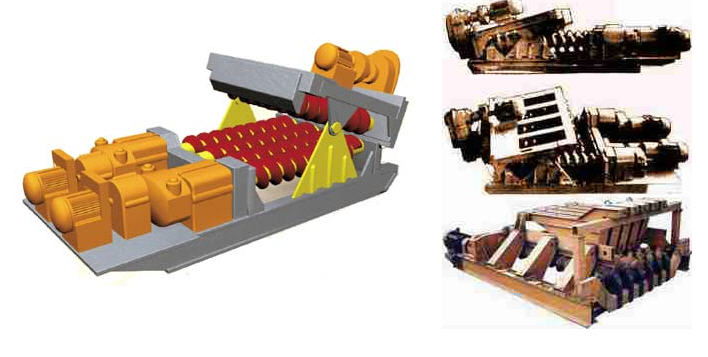

Ш нековые дробилки-грохоты ДГШ-100, ДГШ-200, ДГШ-300, ДГШ-600, ДГШ-900, ДГШ-1500

Шнековые дробилки-грохоты ДГШ-100, ДГШ-200, ДГШ-300, ДГШ-600, ДГШ-900, ДГШ-1500 предназначены для дробления и грохочения горной массы. Их особенностью является совмещение функций дробления и грохочения в одном устройстве.

ДГШ работает следующим образом: горная масса через разгрузочную воронку поступает на вращающиеся валы-шнеки 1, где куски, размер которых менее размера разгрузочного отверстия на выходе из дробилки, сразу же переходят в подрешетное пространство. Крупные куски, перемещаемые ребрами, вращающихся валов-шнеков 1, входят в соприкосновение с валами-шнеками 2 верхней секции, разрушаются и переходят в подрешетное пространство. Часть раздробленных кусков разгружается на выходе из дробилки. При попадании недробимых предметов (например, металла) верхняя секция на шарнире 3 проворачивается относительно нижней секции, и недробимый предмет выбрасывается за пределы ДГШ без ее остановки и поломки.

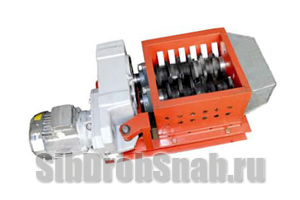

Ш нековые дробилки Серия SB

Область применения

Шнековые дробилки Neue Herbold Серии SB применяются как на стадии предварительного измельчения громоздких материалов, таких как паллеты, кабельные барабаны, платы изоляционных материалов, так и для разбивки и дозирования отходов, спрессованных в тюки. Благодаря этой системной ступени, на последующих стадиях процесса может быть осуществлена сепарация посторонних включений.

Техника

Шнековые дробилки Neue Herbold Серии SB оснащены валами шнекообразной формы, работающими попарно в противоположных направлениях. Валы расположены в сварном корпусе, имеющем форму корыта, который может быть оснащен ситовым дном для отделения песка и земли. Измельчение или разбивка происходит за счёт срезывающей силы как между волнами шнека, так и между волнами шнека и контрзубцами, расположенными в корпусе. Спираль шнека на валу осуществляет горизонтальную транспортировку материала в направлении разгрузочной шахты. Проход в разгрузочную шахту может быть заужен при помощи специального устройства, что позволяет регулировать размер кусков и количество материала на выходе.

Преимущества разнообразие возможностей применения:

• экономия энергии при измельчении

• низкий уровень шума

• очень высокая пропускная способность

• незначительное время простоя

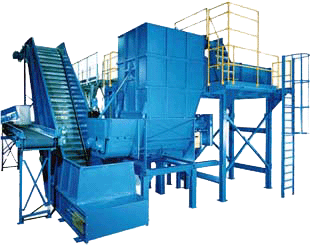

Дробилка шнеко-зубчатая ДШЗ 1300/300

Описание

Д робилка шнеко-зубчатая (ДШЗ) предназначена для приема горной массы с max размером кусков до 1500 мм (крепостью до 15 ед. по Протодьяконову) и его дробления до кусков размером 300 мм. Дробилка устанавливается на стадии крупного дробления.

Дробилка шнеко-зубчатая состоит из :

- корпуса;

- двух шнеков;

- редуктора;

- привода;

- измерительной аппаратуры.

Технические характеристики:

Производительность: 2000 куб.м./ч

Установленная мощность: 800 кВт

Размер куска исходного материала: до 1500 мм

Размер выходящей фракции: до 300 мм

Габаритные размеры:

-высота: 2500 мм

-ширина: 3800 мм

-длина: 9310 мм

-масса: 110 000 кг
