Диаметр блоков по дну желоба должен быть не меньше

D_бл ≥ d_к(к_б – 1) = 11,5 (16 – 1) = 172,5 мм.

Диаметр барабана D_б = 200 мм > D_бл , поэтому выбранный канат может работать с барабаном.

По табл. 1.6 (с. 9) [1] выбираем блок диаметром D₁ = 320 мм, который может работать с канатом d_к = 11-14 мм, имея диаметр желоба D_бл.ф = 276 мм > 172,5 мм. Размеры блока – на эскизе.

Крюк выбираем по грузоподъемности и режиму работы по табл. 1.4 (с. 7) [1] - № 13 при Q = 5 т, режим 3М. Размеры – на эскизе.

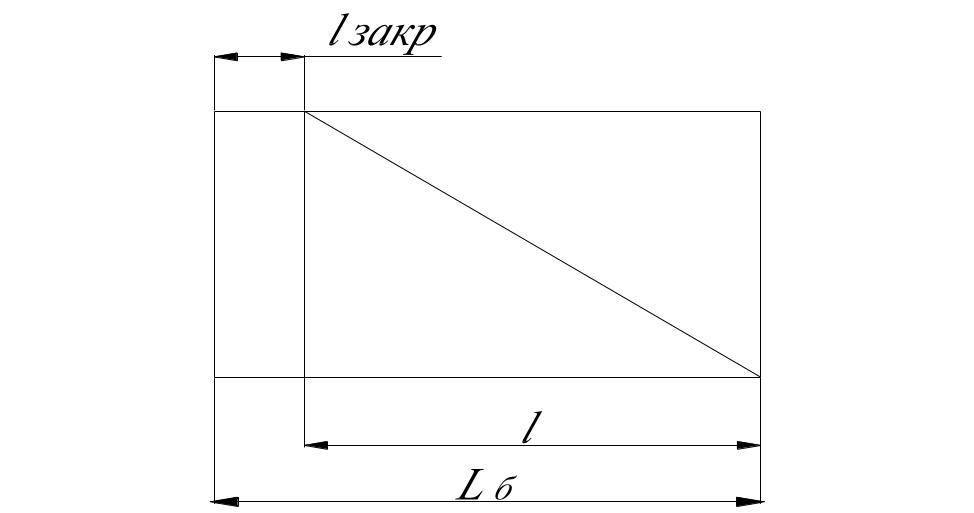

Для навивки на барабан каната длиной L_к = 10 м необходима длина барабана (см. схему):

L_б = l_закр + l = 60 + 294 = 354 мм ≈ 360 мм.

где l_закр = 5 · d_к = 5 · 11,5 = 57,5 ≈ 60 мм – необходимая длина для закрепления барабана к станку при нарезке канавок;

l – длина нарезной части барабана: l = t · z = 14 · 21 = 294 мм,

t = d_к · 1,2 = 11,5 · 1,2 ≈ 14 мм – шаг нарезки;

z - количество витков нарезки барабана:

z = z_загр + z₃ + z_p = 4 + 1,5 + 15,5 = 21,

где z_загр = 4 – количество витков для закрепления каната на барабане;

z₃ = 1,5 – количество запасных витков;

- количество рабочих витков,

где l_в = π · D_б.с.ф = 3,14 · 211,5 = 664 мм ≈ 0,66 м – длина витка каната на барабане;

D_б.с.ф = 200 + 11,5 = 211,5 мм – фактический средний диаметр барабана.

ЗАДАЧА

Для нагнетательного валка шнекового пресса:

1. Определить расчетные нагрузки на вал.

2. Выполнить поверочный расчет вала.

3. Определить ресурс наиболее нагруженного подшипника.

Исходные данные:

N = 55 кВт; n_шн = 28 об/мин; N_н.в. = 0,15; N - потребляемая мощность нагнетательным валком; m = 10 мм; z₁ = 52; z₂ = 25; a = 150 мм; δ = 600 мм.

Подшипник № 320.

Решение:

1. М_кр на нагнетательном валке:

М_кр = Н·м

ω = 0,1 · п = 0,1 · 28 = 2,8 р/с; ω_н.в. = 2,8 = 5,8 р/с.

2. Усилие в зацеплении:

Р_з = = = 12000 Н

d₀ = m · z = 10 · 25 = 250 мм = 0,25 м.

3. Диаметр вала под подшипник № 210 - d_в = 50 мм.

4. Р

   ΣМ_Б = 0;

   Р_з (а + б) - R_А · δ = 0

   R_А =

   М_из^мах = Р_з · а = 12000 · 0,15 = 1800 Н·м

   асчетная схема и определение М_из и R_А:

5. Поверочный расчет вала:

М_экв = √ М_из² + М_кр² = √ 1800² + 1420² = 230 Н·м = 23000 кг·см

кг/см² < [σ]

[σ] для стали 45 термообработанной (м-48) – 2000 кг/см² (Анурьев, т.1, табл.15).
