Примерные ответы на отдельные программные вопросы
Ответ на вопрос по дисциплине «Объемный гидропривод»
ВОПРОС:
Гидрораспределители. Назначение, классификация.
ОТВЕТ:
Гидрораспределители предназначены для пропускания, перекрытия и изменения направления движения жидкости в гидросистеме объемного гидропривода.
Классификация
По конструкции запорно-регулирующего элемента гидрораспределители делятся на золотниковые, крановые и клапанные.
По количеству позиций (комбинаций переключения) они подразделяться на двухпозиционные, трехпозиционные и т.п. гидрораспределители.
По количеству подводимых и отводимых гидролиний (ходов) они подразделяются на трехлинейные (трехходовые), четырехлинейные (четырехходовые) и т.п. гидрораспределители.
По системе управления запорно-регулирующим элементом они делятся на гидрораспределители с ручной, электромагнитной, гидравлической и смешанной системой управления.
Пример графического обозначения гидрораспределителя на схеме объемного гидропривода.
а) двухпозиционный четырехходовой гидрораспределитель с ручным управлением
б) трехпозиционный четырехходовой гидрораспределитель с ручным управлением
Ответ на вопрос по дисциплине «Детали машин»
Вопрос:
Муфты. Применение. Классификация механических муфт. Выбор муфт.
ОТВЕТ:
Муфтами называют устройства, которые соединяют валы и передают вращающий момент. Муфты могут выполнять и другие функции: компенсация погрешностей взаимного расположения валов, защита элементов привода машины от перегрузок, снижение динамических нагрузок, соединение и разъединение рабочего органа машины с двигателем без его выключения.
Применение муфт связано с тем, что большинство машин и их приводов компонуют из отдельных сборочных единиц, которые имеют входные и выходные валы. Непосредственная кинематическая и силовая связь между двигателем и редуктором, редуктором и рабочим органом осуществляется с помощью муфт. Муфты применяют также тогда, когда длинные валы по условиям технологии изготовления и монтажа или транспортирования приходится изготовлять из нескольких составных частей.
По принципу работы муфты приводов делят на: механические, гидравлические и электрические.
Классификация механических муфт:
Муфты механические
Неуправляемые Управляемые Самоуправляемые
Глухие Кулачковые Центробежные
Упругие Фрикционные Обгонные
Компенсирующие Предохранительные
Муфты подбирают по расчётному передаваемому моменту:
Тр = Кп Т,
Где Т – номинальный вращающий момент;
Кп – коэффициент, который учитывает кратковременные перегрузки или режим работы.
Ответы на вопросы по дисциплине «Технология машиностроения»
Вопрос:
Зубонарезание червячной фрезой.
Ответ:
Так как червяк в продольном сечении является рейкой, то он обеспечивает правильное зацепление с эвольвентными колесами любого числа зубьев, поэтому червячная фреза может нарезать колеса с любым числом зубьев (того же модуля и угла зацепления) одинаково точно. В этом ее большое преимущество. В процессе нарезания непрерывным методом обкатки (огибания) имитируется зубчатое зацепление, в котором червяк – режущий инструмент в виде червячной фрезы, а колесо – заготовка, на которой надо нарезать зубья. Фреза вращается и движется поступательно в соответствии с вращением нарезаемого колеса, т.е. чтобы за один оборот его успели образоваться насечки от зубьев фрезы по всей длине окружности колеса.

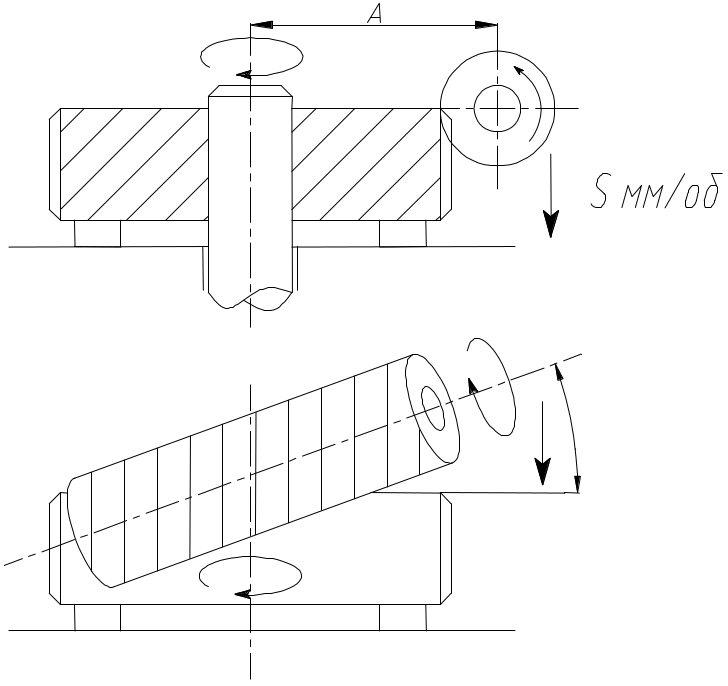

Ось фрезы ОО наклоняют к торцу нарезаемого колеса под углом 0 , равным углу подъема нитки фрезы на ее делительном цилиндре при нарезании прямозубых цилиндрических колес. При нарезании косозубых колес этот угол равен сумме (или разности) углов.
Фрезу устанавливают или на полную глубину впадины зуба при m < 8 мм, или на 0,6 hз при первом и 0,4 hз при втором проходе при m > 8 мм. Для чистового прохода оставляют припуск от 0,5 до 1 мм. На толщину зуба.
Зубофрезерование можно вести при профильной, осевой и диагональной подачах. При продольной подаче фреза перемещается вдоль оси заготовки, при осевой – вдоль совей оси, при диагональной – совместно 1 + 2. Лучшие всего поверхности при диагональной.
Вопрос:
Нарезание шпоночных пазов и шлицов.
Ответ:
Шпоночный паз обрабатывается фрезерованием, которое не обеспечивает точного допуска на ширину паза. Поэтому они не обеспечивают взаимозаменяемости при сборке и применяются в мелкосерийном производстве. Пазы под призматические шпонки нарезают на вертикально-фрезерных станках пальчиковой фрезой, при этом диаметр фрезы равен ширине паза. При небольших диаметрах фреза работает как сверло, поскольку сначала дают вертикальную подачу, а затем продольную. При больших диаметрах сначала сверлом делают засверловку, а потом в отверстие вводят фрезу и дают продольную подачу. Сегментные шпонки удобнее при демонтаже. Пазы под ним выполняют дисковыми фрезами. Радиус фрезы равен радиусу сегмента, а толщина диска равна ширине паза. Обработка ведется на горизонтально- фрезерных станках. Дисковыми фрезами выполняют и длинные шпоночные пазы, при этом как и при нарезании шлицов червячными фрезами надо предусматривать выход фрезы.
