Составление топографического плана
Цель работы: - ознакомиться с этапами, требованиями и способами составления топографического плана.
Материалы, приборы и принадлежности – ведомость координат замкнутого теодолитного хода (табл.10), журнал тригонометрического нивелирования (табл. 11) и тахеометрической съемки (табл. 12), лист ватмана формата А3, чертежные инструменты, калькулятор.
Задание:
Построить координатную сетку для составления плана в масштабе 1:1000.
Нанести точки теодолитного хода и реечные точки.
Вычертить ситуацию.
Методом интерполирования вычертить рельеф местности.
Оформить топографический план в условных знаках и выполнить соответствующее зарамочное оформление.
Содержание работы
На листе ватмана с помощью линейки Дробышева строят прямоугольную сетку квадратов со сторонами 10 см (рис. 13). Линии сетки по осям координат оцифровываются в зависимости от масштаба съемки. При этом квадраты должны располагаться так, чтобы после их оцифровки изображение теодолитного хода и снимаемого участка было примерно в середине листа бумаги. По координатам наносят точки съемочного обоснования и проверяют правильность нанесения точек по расстояниям между ними.
Нанесение на план реечных точек производится полярным способом с помощью кругового транспортира и масштабной линейки. Для нанесения реечной точки центр круга транспортира совмещают с точкой станции на плане, а 0 транспортира с точкой ориентирования. Затем откладывают угол равный отсчету по горизонтальному кругу на съемочной точке и по линейке откладывают в масштабе плана соответствующее полярное расстояние и накалывают точку. Около нанесенных точек подписывают их номера и отметки. Согласно абрису и примечаниям в полевых журналах вычерчивают контуры и предметы местности. По отметкам реечных точек, пользуясь методом интерполирования, проводят горизонтали. Затем план вычерчивают тушью в соответствии с действующими условными знаками для планов данного масштаба [9].

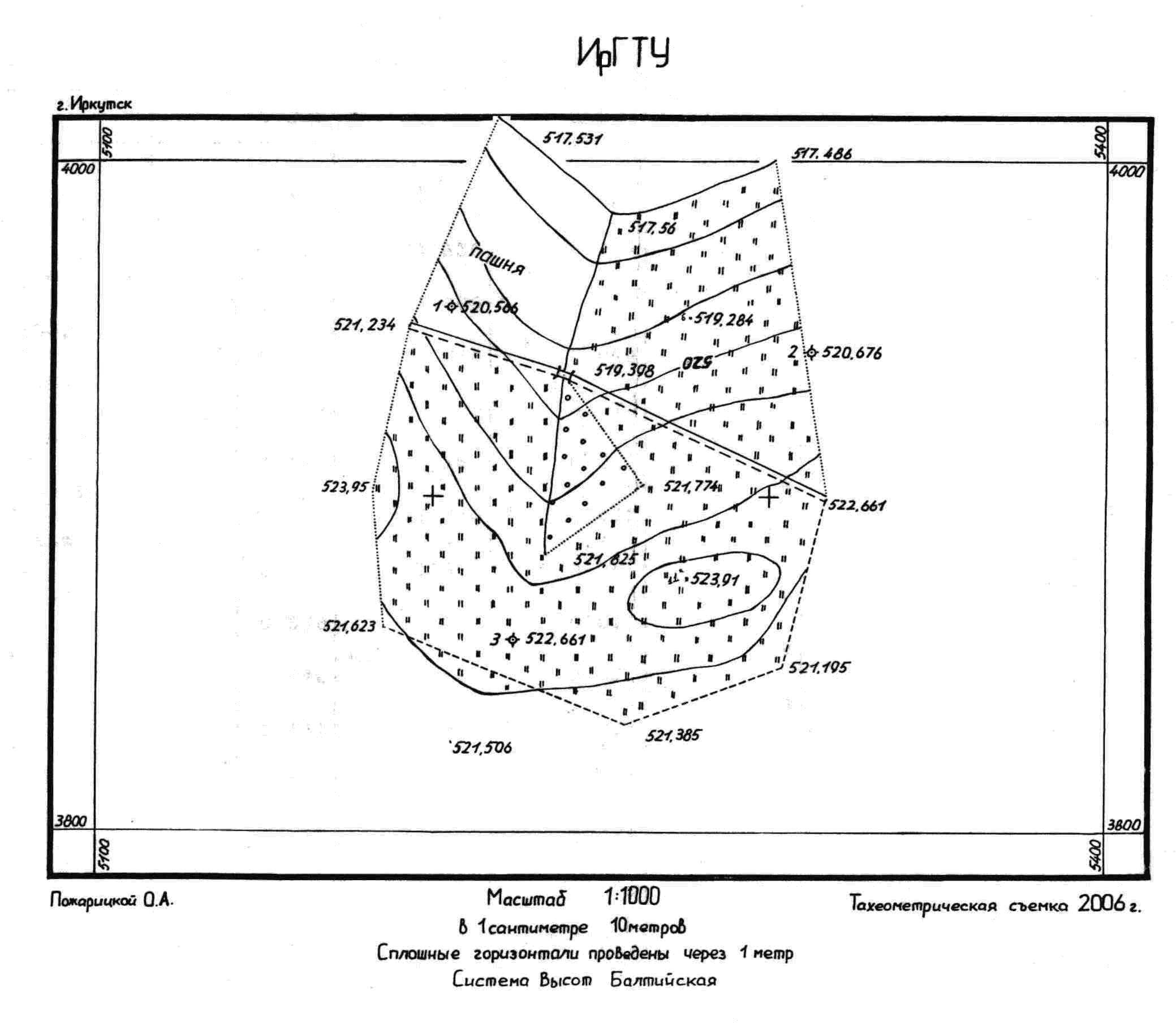

Рис. 13. Топографический план
Лабораторная работа № 9
Устройство нивелира н-3
Цель работы – ознакомиться с назначением и техническими характеристиками нивелира, изучить устройство прибора.
Материалы, приборы и принадлежности – штатив, отвес, нивелир, шашечная рейка, чертежные инструменты.
Задание:
Изучить устройство нивелира.
Установить прибор в рабочее положение.
Взять отсчеты по рейке.
Записать полученные результаты.
Основные понятия
Нивелир – прибор для измерения превышений между точками.
В нивелирный комплект входят: нивелир, штатив, две нивелирные рейки и нивелирные башмаки.
Классификация нивелиров
Нивелиры различаются по двум основным признакам: по точности и по способу приведения визирной оси в горизонтальное положение.
По точности:
Высокоточные – для определения превышений с погрешностью не более 0,5 мм на 1 км двойного хода, предназначены для нивелирования I и II классов.
Точные – для определения превышений с погрешностью не более 3 мм на 1 км двойного хода, предназначены для нивелирования III и IV классов.
Технические – для определения превышений с погрешностью не более 10 мм на 1 км двойного хода, предназначены для нивелирования при обосновании топографических съемок, инженерных изысканиях и строительстве.
По способу приведения визирной оси в горизонтальное положение:
Глухой нивелир при зрительной трубе (Н-05, Н-3, Н10).
Нивелир с компенсатором (Н-05К, Н-3К, Н10К).
