Министерство образования и науки рф

Федеральное агенство по образованию

Государственное образовательное учреждение

Иркутский государственный технический университет

Горный факультет

Кафедра инженерной геодезии и картографии

Основы геодезии и топографии Методические указания по выполнению лабораторных работ

Направление

подготовки:

130300 – Прикладная геология

Специальность:

130301 - Геологическая съемка и поиски месторождений полезных ископаемых

130302 - Поиски и разведка подземных вод и инженерно- геологические изыскания

Иркутск 2008 г.

Основы геодезии и топографии. Методические указания к выполнению лабораторных работ. Составители: Евдокимова Н.М., Клевцов Е.В., Шешукова Л.В. – Иркутск: Изд-во Ир ГТУ, 2008.

Методические указания к выполнению лабораторных работ содержат задания, схемы выполнения, варианты исходных данных и список литературы, необходимой для теоретической и практической подготовки.

Рецензент:

Содержание

1.

Устройство теодолитов Т30, 2Т30

4

2.

Поверки и юстировки теодолитов

7

3.

Измерение горизонтального и вертикального углов

10

4.

Масштабы

14

5.

Обработка результатов измерений в замкнутом теодолитном ходе

18

6.

Обработка результатов тригонометрического нивелирования

25

7.

Камерального обработка журнала тахеометрической съемки

28

8.

Составление топографического плана

30

9.

Устройство нивелира Н-3

32

10.

Поверки и юстировки нивелиров

34

11.

Камеральная обработка результатов нивелирования трассы

36

12.

Построение продольного и поперечного профилей трассы

41

13.

45

14.

Работа с картой

55

15.

61

Лабораторная работа № 1

Устройство теодолитов т30, 2т30

Цель работы – ознакомиться с назначением и техническими характеристиками теодолита, изучить устройство основных частей прибора.

Материалы, приборы и принадлежности – штатив, отвес, теодолит, чертежные инструменты.

Задание:

  1. Изучить устройство теодолита.

  2. Установить прибор в рабочее положение.

  3. Произвести визирование на точку.

  4. Взять отсчеты по горизонтальному и вертикальному кругам теодолита.

  5. Полученные отсчеты показать на зарисованных отсчетных устройствах теодолитов Т30 и 2Т30.

Основные понятия

Теодолит - прибор для измерения горизонтальных и вертикальных углов (рис. 1).

Классификация теодолитов. Теодолиты различаются по точности и по виду отсчетных устройств.

В зависимости от точности измерения горизонтальных углов теодолиты разделяются на 3 типа:

  • Высокоточные – для измерения углов в триангуляции и полигонометрии 1 и 2 кл.

  • Точные – для измерения углов в триангуляции и полигонометрии 3 и 4 кл.

  • Технические – для измерения углов в теодолитных и тахеометрических ходах и съемочных сетях.

Примечание: В условных обозначениях теодолитов цифра означает среднюю квадратическую погрешность измерения горизонтального угла одним приемом в секундах (для Т 30 = 30").

По виду отсчетных устройств различают:

  • Верньерные.

  • Оптические.

Оптические теодолиты – это теодолиты со стеклянными угломерными кругами и оптическими устройствами: в них с помощью оптической системы изображения горизонтального и вертикального кругов передаются в поле зрения специального микроскопа.

Рис. 1. Устройство теодолита 2Т30

  1. основание;

  2. 3 подъемных винта;

  3. подставка;

  4. горизонтальный круг: лимб и алидада;

  5. вертикальный круг: лимб и алидада;

  6. зеркало подсветки;

  7. уровень при алидаде горизонтального круга;

  8. объектив;

  9. окуляр;

  10. диоптрийное кольцо окуляра;

  11. окуляр микроскопа;

  12. визир;

  13. уровень при трубе;

  14. кремальера;

  15. закрепительный винт лимба;

  16. закрепительный винт алидады;

  17. закрепительный винт трубы;

  18. наводящий винт лимба;

  19. наводящий винт алидады;

  20. наводящий винт трубы.

Рис. Рис. 2. Штатив

В комплект теодолита также входит штатив (рис. 2) со становым винтом и отвесом.

Отсчетные устройства теодолитов

Т 30

2 Т 30

штриховой микроскоп

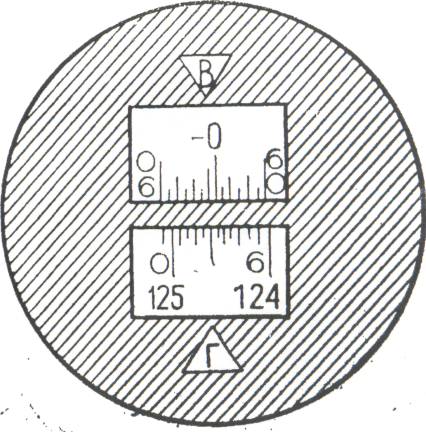

шкаловый микроскоп

Цена деления = 10'

Точность взятия отсчетов - 1'

Отсчеты:

- по вертикальному кругу - 358º 48'

- по горизонтальному кругу - 70º 05'

Цена деления = 5'

Точность взятия отсчетов - 0,5'

Отсчеты:

- по вертикальному кругу - - 0º 25'

- по горизонтальному кругу - 125º 05'
