2.2. Интрузивные формации
Габбровые формации
Наиболее четко выделяются габбровые формации ордовика-девона. Преобладающие породы: габбро, габбро-амфиболиты, габбро-диориты (силлы, дайки). Частично они подчинены региональным меридиональным дизъюнктивным нарушениям глубокого заложения.
Гранитовые формации
Наиболее четко выделены позднепалеозойские гранитовые формации (PZ3). Верхне-Исетский гранитоидный массив практически лишен гнейсовых фаций. Массив сложен преимущественно гранодиоритами, лейкократовыми гранитами, кварцевыми диоритами. К юго-востоку от Верхне-Исетского массива в районе города Екатеринбурга располагается группа изометричных в плане, местами явно куполовидных, гранитоидных массивов: Шарташский, Истокский, Шабровский, Березовский дайковый комплекс (мощность 10.0-20.0м) гранит-порфиров.
Вышеописанное геологическое строение территории отражено на геологической карте г.Екатеринбурга (масштаб 1:25000)
Юго-западный район г.Екатеринбурга находится на Верхне-Исетском гранитоидном массиве верхнепалеозойских интрузий кислого состава (гранодиориты, лейкократовые граниты, кварцевые диориты).
2.3. Тектоника
В тектоническом отношении г. Екатеринбург приурочен к Медведевско-Свердловскому мегасинклинорию, ограниченному с запада - Верх-Исетским, с севера и востока - Мурзинско-Адуйским, а с юга - Сысертским антиклинориями. Он пересечён глубинным Первомайско-Кургановским разломом, контролирующим размещение интрузий ультроосновного состава, а также Уктусско-Иртяшским глубинным разломом, контролирующим размещение интрузий основного состава. Вытянутый в субмеридиональном северо-восточном направлении Медведевско-Свердловский мегасинклинорий на ряде участков ограничивается сбросами, сдвиго-сбросами и приобретает характер узкого грабен-синклинория.
Восточная граница мегасинклинория с Мурзинско-Адуйским антиклинорием на севере четко выражена крутым нарушением типа сброса или сдвига-сброса. В том же восточном крыле и в сопряжении его с Сысертским антиклинорием (на юго-востоке района) залегает Уктусский дунит-пироксенитовый массив и окаймляющие его габбро Приуральского и восточной части Первомайско-Кургановского глубинного разлома. Этот массив располагается в синклинальном погружении между западными окраинами Шарташской и Сидельниковской антиклиналей. С тем же разломом и его оперяющими ветвями связаны многие тела серпентинизированных ультрабазитов, а также Балтымский и другие массивы габбро в центральных частях и в западном крыле Екатеринбуржского синклинория. В западных окрестностях города это крыло осложнено крутой субширотной антиклиналью. К ядру этой антиклинали приурочен Екатеринбуржский сателлит Верхне-Исетского гранитного массива и обрамленный узкой синклинальной перемежкой пород Нейвинской и Невьянской свит.
На рассматриваемой территории выявлены две почти взаимно перпендикулярные системы разрывных нарушений диагональных направлений.
В центре этой территории зону древнего глубинного разлома фиксируют меридионально вытянутые тела серпентинитов и их производные. Общей чертой для всех слагающих пород и всех зон района является следующее: в интрузивных и вмещающих их породах преобладают вертикально- и крутопадающие трещины. На западе и востоке эти трещины имеют субмеридиональное простирание. На севере и юге трещины вертикально- и крутопадающие субширотного простирания. Диагональные трещины имеют северо-западное простирание, в меньшей степени - юго-западное.

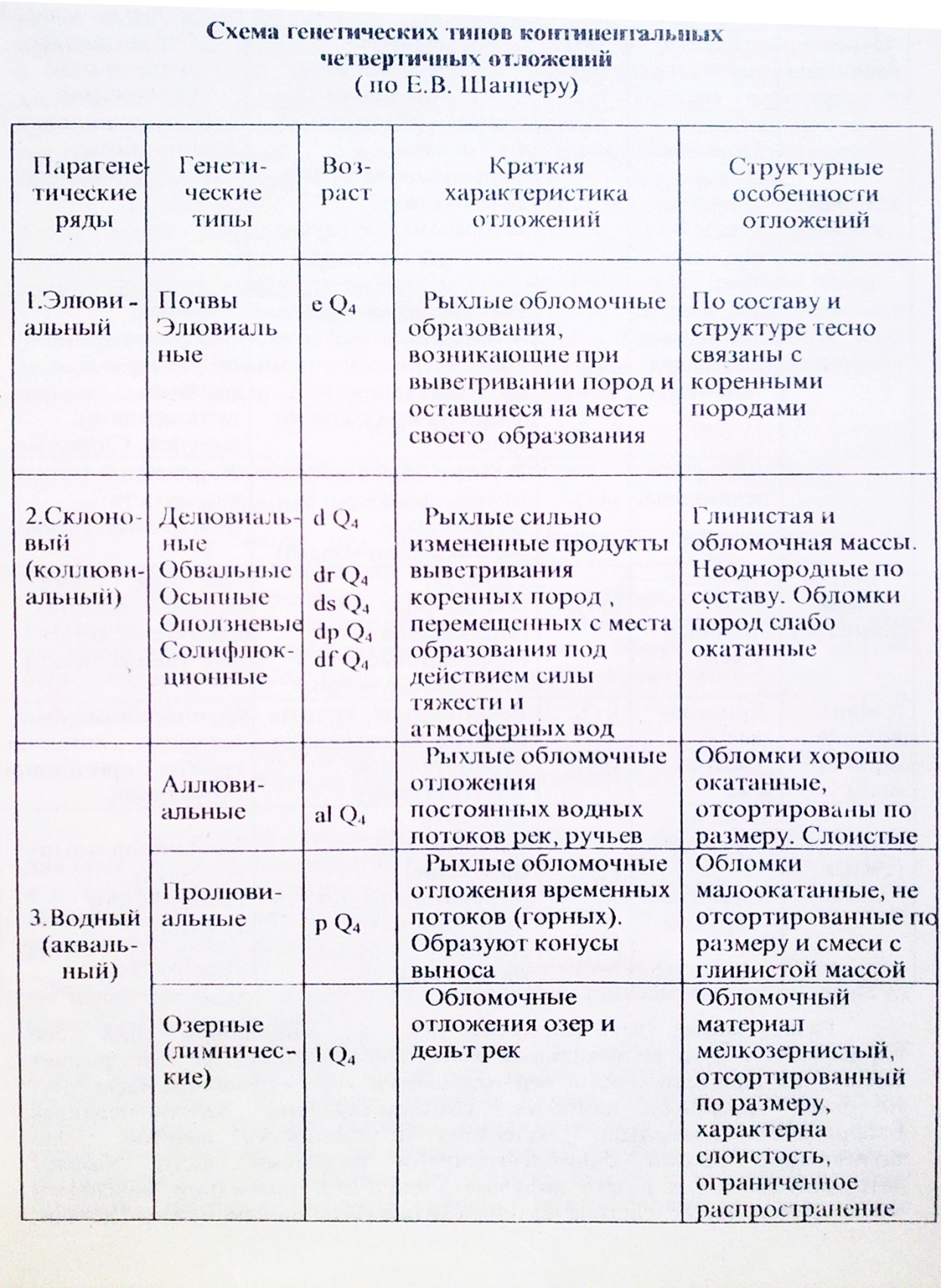

Г енетические типы четвертичных отложений приводятся в таблице 2.2.1. Таблица
