Примерный перечень вспомогательного оборудования на мастерском участке приведён в таблице 9.

Таблица 9

Примерный перечень вспомогательного оборудования

на мастерском участке

Наименование оборудования	Марка, модель, тип
1. Оборудование для технического обслуживания и текущего ремонта машин
Передвижная мастерская	ЛВ – 8Б
Самоходная ремонтно-профилактическая мастерская	СРПМ – 3А*
Механизированный автозаправщик	ЛВ – 7Б*
Термос-водомаслогрейка	ЛВ – 151А
Прицепной топливо-заправочный агрегат	ЛВ – 179
Установка группового воздухоподогрева механизмов на лесосеке	ЛВ – 115А
Домик под склад для хранения запасных частей и других материалов	ВД – 8М
Бокс-палатка для технического обслуживания и текущего ремонта машин зимой	ВО – 182
2. Оборудование для бытового обслуживания работающих
Обогревательные домики	ЛВ – 56А
Передвижная столовая	ПС – 16
Автобус	-
3. Прочее оборудование и материалы
Измерительный инструмент	-
Радиостанция	-
Микрокалькулятор	-
Справочно-техническая литература	-
Противопожарный инвентарь	-
Защитные каски с подшлемниками	-
Знаки ограждения	ГОСТ 12.4.026-76
Медицинские аптечки	-
Топоры	-
Лыжи	-
Мелки маркировочные	-

Примечание: передвижная мастерская ЛВ – 8Б предназначена для использования на

мастерских участках с объемом заготовки древесины более 100 тыс. м³.

При меньших объемах: СРПМ – 3А и ЛВ – 7Б

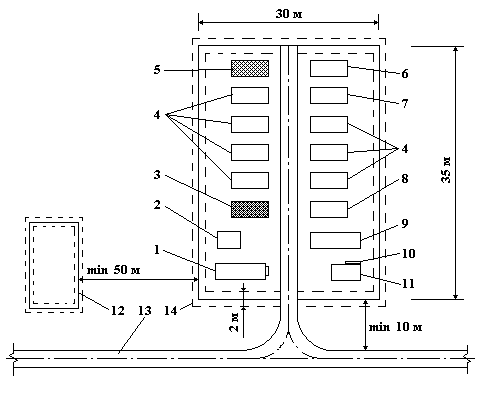

Рис. 22. Типовая схема обустройства мастерского участка при его работе

по хлыстовой механизированной технологии на базе лесовозной

автомобильной дороги.

1 - передвижная столовая, 2 - домик мастера, 3 - автобус, 4 - рабочие тракторы,

5 - резервный трактор, 6 - сучкорезная машина, 7 - челюстной лесопогрузчик,

8 - машина технического обслуживания, 9 - бокс-профилакторий,

10 - противопожарный щит, 11 - слесарно-инструментальная мастерская,

12 - склад топливно-смазочных материалов, 13 - лесовозная автомобильная дорога,

14 - противопожарная минерализованная полоса.

2.4. Основные работы на нижних лесоскладах

2.4.1. Раскряжёвка хлыстов на раскряжёвочной установке ло-15а

Содержание работы: получение задания, подтаскивание и разделение пачки хлыстов и поштучная подача их на подающий транспортёр раскряжёвочной установки, оторцовка и раскряжёвка хлыстов на сортименты, сброска сортиментов со стола отмера длин на выносной транспортёр раскряжёвочной установки, осмотр пульта управления и релейных шкафов, проверка и подтяжка резьбовых креплений основных узлов установки, проверка уровня масла в гидравлической системе, пуск агрегатов вхолостую, смена пильного диска, уборка рабочего места, сдача работы.

Исполнители: оператор раскряжёвочной установки 5 - го разряда;

оператор гидравлического манипулятора 4 - го разряда.

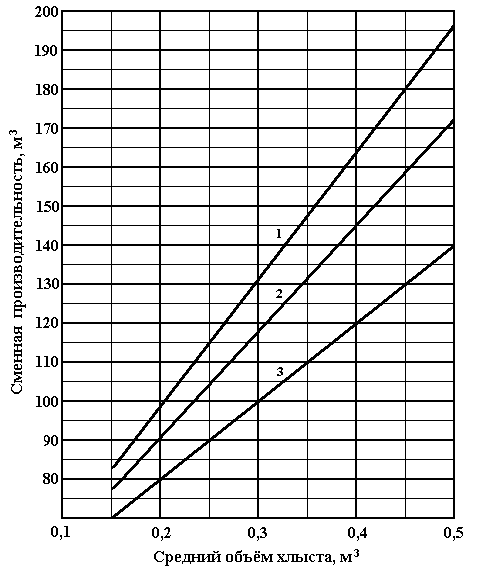

Рис. 23. Сменная производительность раскряжёвочной установки ЛО-15А

(деловые сортименты)

средняя длина сортимента: 1 - 5 м; 2 - 4 м; 3 - 3 м;

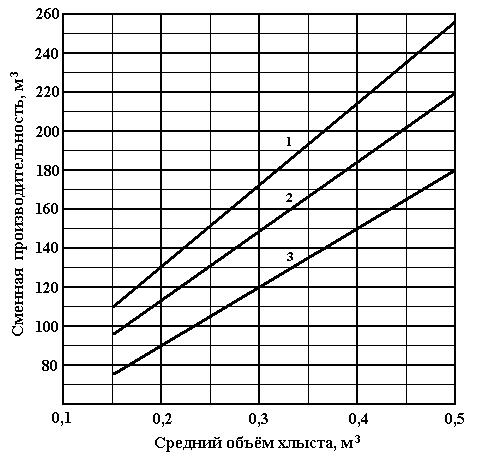

Рис. 24. Сменная производительность раскряжёвочной установки ЛО-15А

(специальные сортименты)

средняя длина сортимента: 1 - 5 м; 2 - 4 м; 3 - 3 м;

Рис. 25. Сменная производительность раскряжёвочной установки ЛО-15А (дрова)

средняя длина сортимента: 1 - 5 м; 2 - 4 м; 3 - 3 м;
