- •Кафедра оснований, фундаментов, инженерной геологии и геодезии
- •Руководитель группы _____________________ Брест 2008 / 2009 учебный год
- •1. Поверка цилиндрического уровня.
- •2. Поверка сетки нитей.
- •3. Контроль перпендикулярности осей вращения теодолита и зрительной трубы
- •4. Определение коллимационной погрешности.
- •Журнал определения коллимационной погрешности теодолита 2т30п № 61106
- •5. Определение места нуля.
- •Журнал определения мо и вертикальных углов
- •Правила оформления отчета по учебной геодезической практике
- •1.2. Поверки и юстировки нивелира н-3 № 18129
- •1. Ось круглого уровня к-к должна быть параллельна оси вращения нивелира I-I.
- •2. Горизонтальная нить сетки должна быть перпендикулярна к оси вращения нивелира.
- •3. Поверка главного условия нивелира.
- •2.2 Создание высотного обоснования
- •Журнал технического нивелирования
- •3.3 Составление топографического плана
- •Топографический план
- •В 1 сантиметре 20 метров Сплошные горизонтали проведены через 1 метр
- •План трассы (показаны вершины поворотов и главные точки круговых кривых, а также элементы круговых кривых, прямые вставки и их направления, привязки к пунктам геодезической сети и застройке)
- •5.2 Вынесение на местность основных осей здания
- •Разбивочный чертеж основных осей здания от пунктов строительной сетки
- •Разбивочный чертеж основных осей здания с точек полигонометрических или теодолитных ходов
- •План организации рельефа под наклонную площадку
- •Картограмма земляных работ
- •Топографический план участка
- •Топографический план участка желательно строить на листе чертежной бумаги!
- •Точка ___а____
- •Обмерочный чертеж составляется в масштабе!
- •Пример оформление списка использованных источников
- •Календарный график работ
- •Список журналов и графической документации
- •Правила оформления отчета по учебной геодезической практике

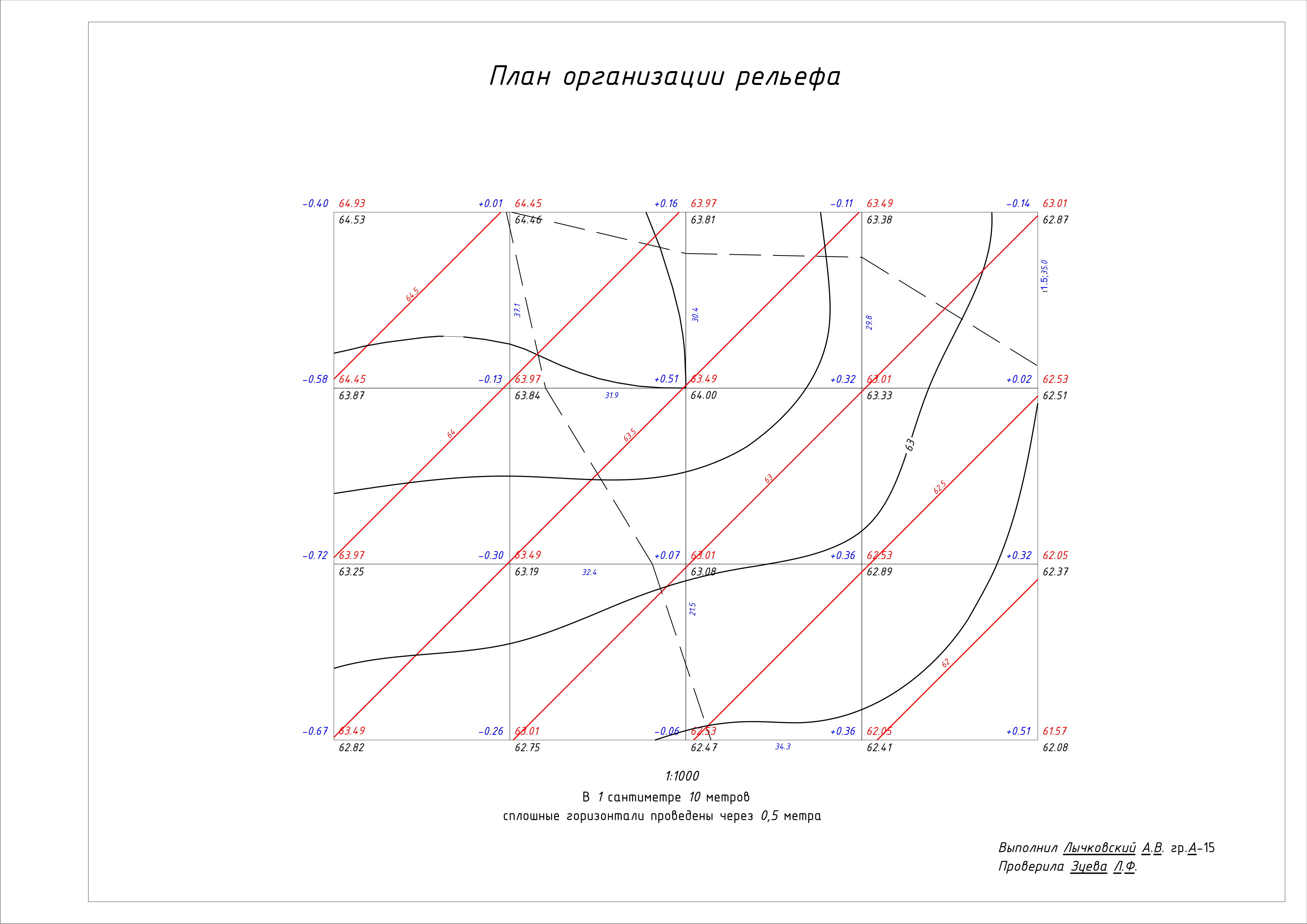

План организации рельефа под наклонную площадку
б
Сплошные
горизонтали проведены через 0,5 метра
Лист

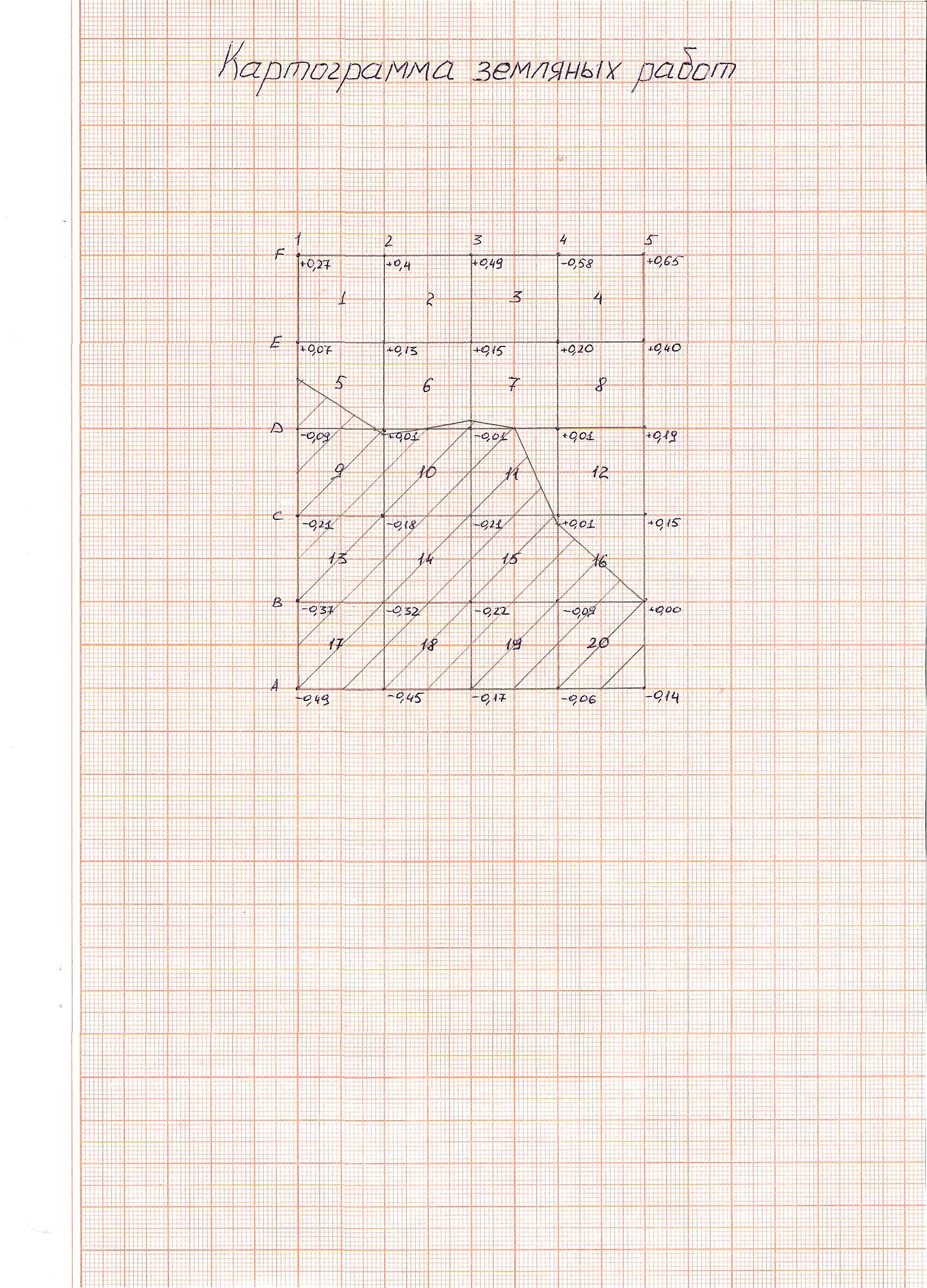

Картограмма земляных работ
Топографический план участка
Топографический план участка желательно строить на листе чертежной бумаги!
б
Ведомость вычисления
объемов земляных работ
Номера
квадрата
S/4 м2
Σhн
(Σhн)2
Σhв
(Σhв)2
Σ(|hн|+|hв|)
Объем,
м3
Vнас
Vвыем.
1
2
3
4
5
6
7
8
9
1
100
2,07
4,28
-
-
2,07
208,6
-
2
100
0,58
0,34
0,49
0,24
1,07
31,8
22,4
3
4
5
6
7
8
9
10
11
12
13
14
15
ΣVн
= ΣVв
=
Вычилял: Вальчук
Лист
7. Обмерные работы В зависимости от конфигурации и высоты здания, а также условий выполнения измерений на практике используют различные способы геодезического обмера. При обмере простого по архитектурной форме и невысокого здания осложнений в процессе доступного измерения не возникает. Наиболее просто выполнить обмер 20–50-метровой рулеткой с натяжением ее вдоль цокольной части здания. В характерных точках здания, расположенных на различной высоте, подвешивают отвес, с помощью которого по шкале рулетки отсчитывают расстояния от угла здания до каждой точки. Для высотных промеров используют лестницы-стремянки или к деревянному щиту прикрепляют рулетку так, чтобы ее ноль совпадал с концом щита. Длины линий, которые нельзя измерить непосредственно мерной лентой или рулеткой (овраги, реки, насыпи и части строений) можно определить косвенным путем. Например, при обмерах зданий, когда верхние части фасадов и интерьеров труднодоступны для непосредственных измерений, целесообразно строить различные геометрические схемы, чтобы заменить линейные измерения угловыми или их комбинациями и получить искомое значение расстояния аналитически. Наиболее распространенный способ – разбивка на местности двух треугольников, в которых измеряют по три угла (или в крайнем случае по два), а также две стороны (базисы) с относительной погрешностью не более 1/2000. Тогда недоступное расстояние можно вычислить по теореме синусов или косинусов.

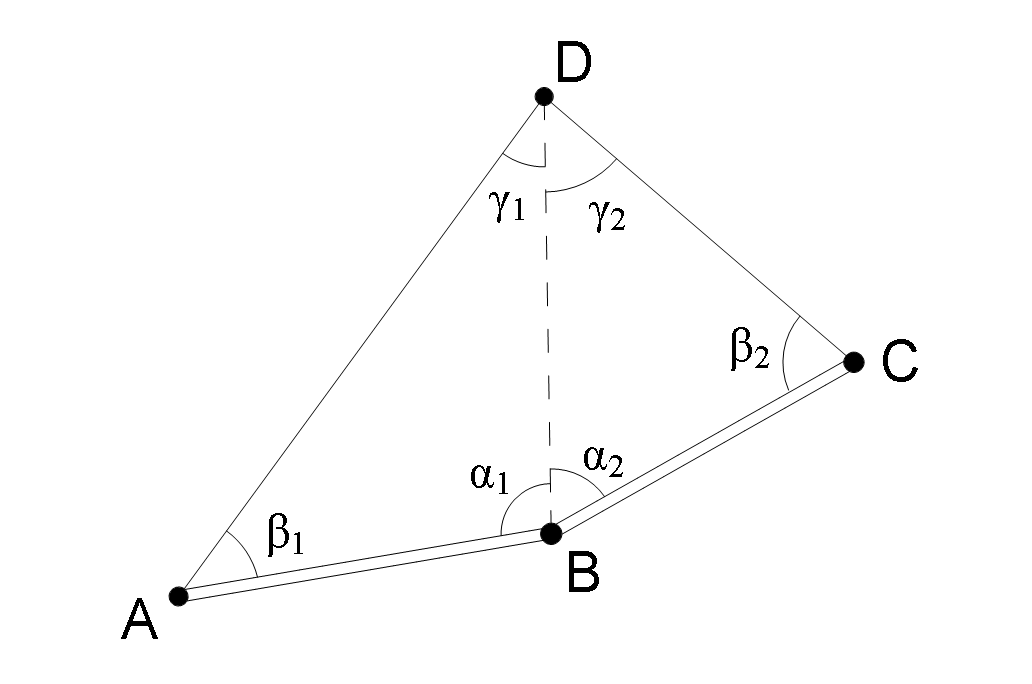

Рис.7.1. Схемы определения неприступных расстояний: а – в открытой местности; б – в закрытой местности. Для определения неприступного расстояния d = ВД (рис. 7.1, а) в треугольнике АВD измеряют базис АB и горизонтальные углы и , а в треугольнике ВСD – базис ВС и углы и . По теореме синусов определяют необходимые расстояния ; . Для контроля измеряют углы и . В треугольнике должно соблюдаться условие . |
|||||||||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
70 04 02 08-37 001 ТВ-1 ПЗ |
|||||||
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
|
||||||||
Разраб. |
. |
|
|
Обмерные работы |
Стадия |
Лист |
Листов |
||||||
Руковод. |
|
|
|
У |
|
|
|
|
|||||
Консульт. |
. |
|
|
БрГТУ кафедра ОФИГиГ |
|||||||||
Заф. Каф. |
|
|
|
||||||||||
Н. Контр. |
|
|
|
б
В результате
влияния погрешностей измерения углов
это условие нарушается. Тогда вычисляют
угловую невязку в треугольнике и
распределяют ее поровну на все три
угла, а неприступное расстояние получают
по исправленным значениям углов.
Если углы
измерить невозможно, то их находят по
формуле приведения
;
.
Точность определения
неприступных расстояний во многом
зависит от формы треугольника. Наилучшим
считается равносторонний треугольник.
Для повышения
точности и исключения грубых погрешностей
длину неприступной линии рекомендуется
определять из двух треугольников.
Расхождение в
длине недоступного расстояния,
вычисленного из двух треугольников,
не должно превышать 1/2000 величины этого
расстояния.

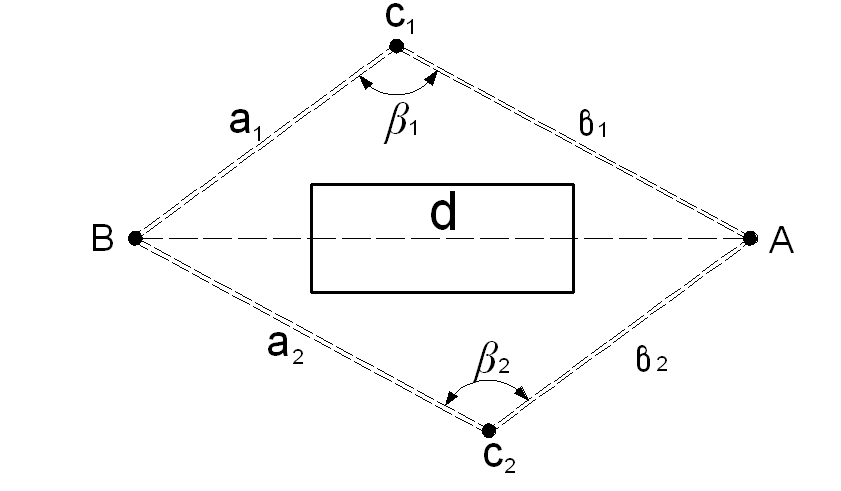

Если по линии АВ
нет видимости (рис. 7.1, б) и невозможно
определить углы в точках А и В, то
измеряют длины сторон a1,
b1
и угол
,
а длину неприступной линии вычисляют
по теореме косинусов
.

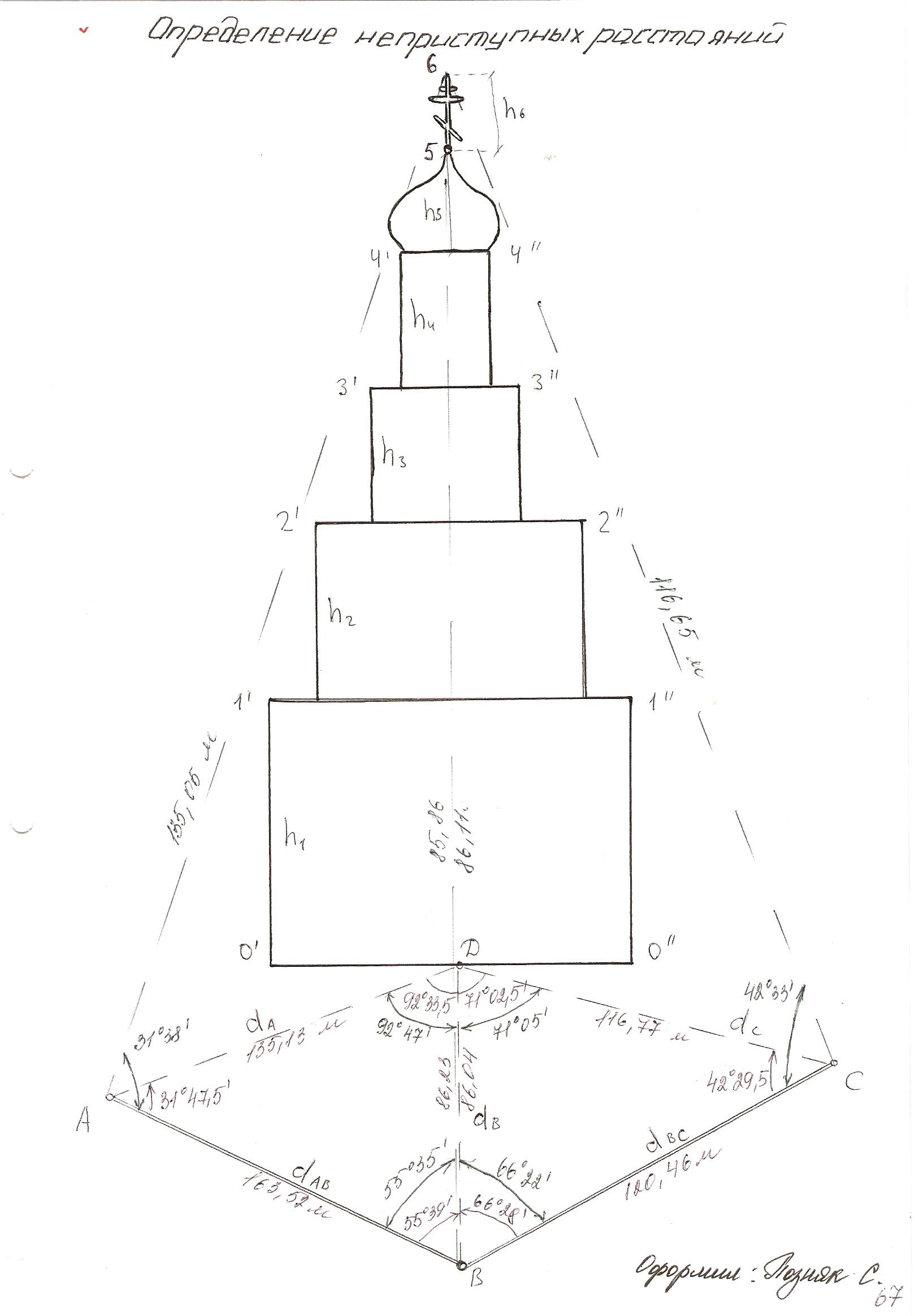

Определение
вертикального размера фасада. В
зависимости от конструкции инженерного
объекта может быть применено два
способа.
В первом случае
мерной лентой, стальной рулеткой или
лазерной рулеткой измеряют расстояние
D от теодолита до
основания здания и угол наклона
местности к горизонту
.
Высоту точки h
относительно нулевой линии определяют
по измеренным с помощью теодолита
вертикальным углам
и
.
Вначале подсчитывают
горизонтальное проложение
,
затем определяют
вертикальное расстояние h
по формуле
.

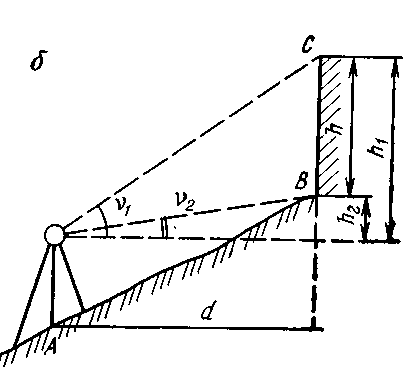

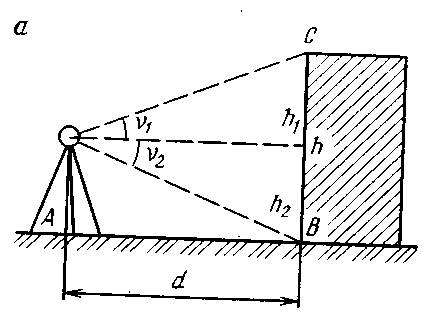

Рис.7.2.
Схемы определения высоты здания
Лист
б
В случае, когда
расстояние до объекта невозможно
измерить непосредственно, необходимо
произвести дополнительные измерения.
На местности выбирают две станции: А
и В, на которых устанавливают
теодолит. При этом необходимо обеспечить
видимость между станциями А и В,
а также на низ и верх сооружения. На
рис. 7.3 приведена схема измерений при
определении вертикального расстояния
между точками 1 и 2. При двух
положениях круга теодолита измеряют
горизонтальные углы
и
и вертикальные углы
и
–
со станции А, а также вертикальные
углы
и
–
со станции В. Расстояние между
станциями (базис) b
измеряют мерной лентой или рулеткой с
относительной погрешностью не более
1/2000.

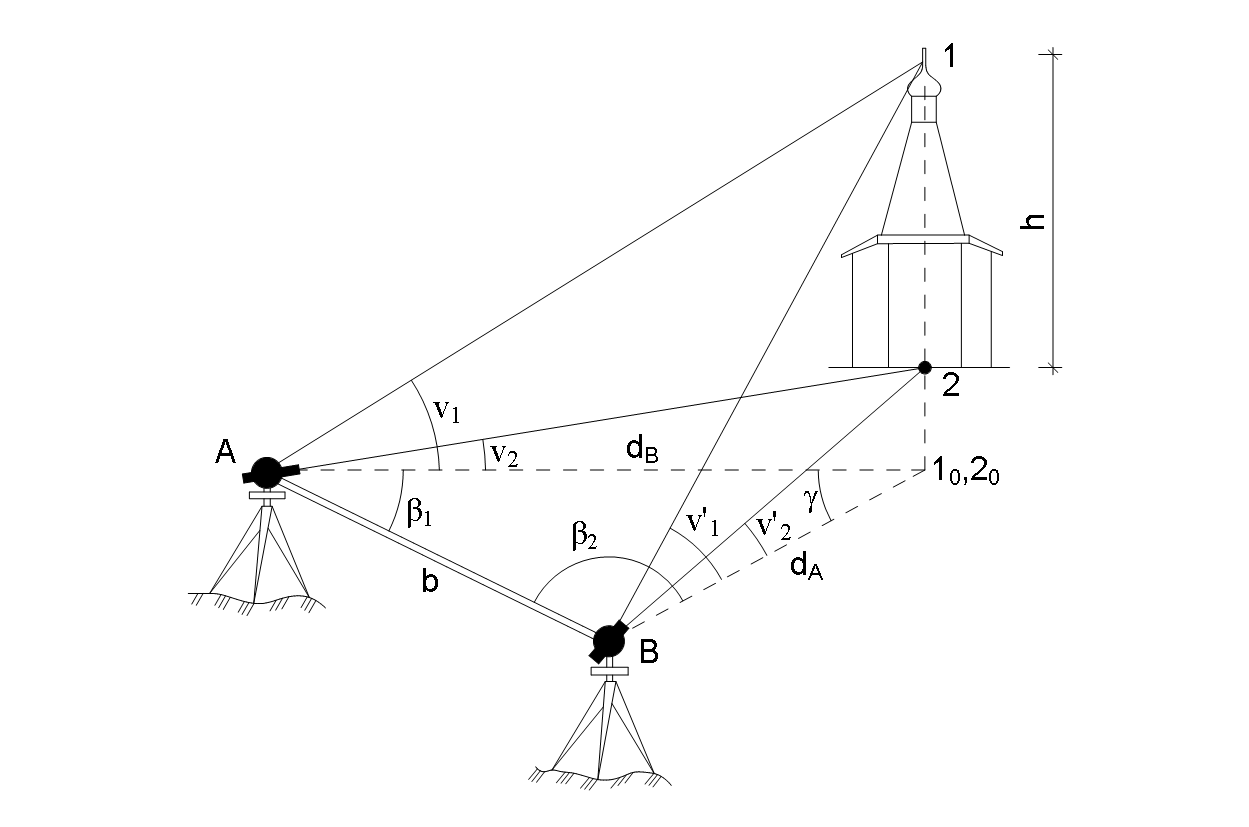

Рис. 7.3. Определение
размеров недоступных деталей фасадов
и интерьеров зданий
Горизонтальные
расстояния
и
находят из треугольников путем решения
задачи определения недоступного
расстояния (см. пункт 5.6). Искомую величину
h вычисляют дважды
по данным измерений со станций А и
В:
и
.
Радиус сечения
r подсчитывают по
горизонтальному расстоянию d
от станции до центра вращения и углу
(подсчитывается
как разность отсчетов по горизонтальному
кругу на образующие), составленному
направлениями касательных,
.

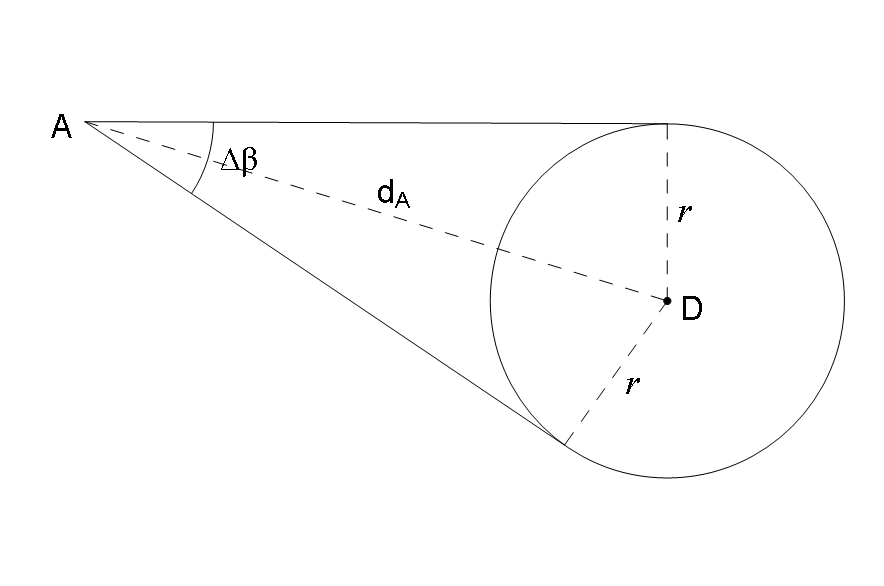

Рис.7.4.
Пояснение к определению радиусов тел
вращения
Лист
Лист
