24. Описание выноса в натуру проектных углов и длин линий.

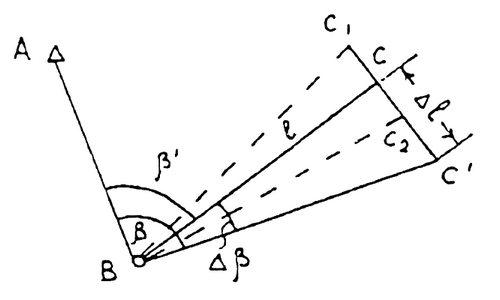

Разбивочные работы сводятся к нахождению на местности точек, определяющих геометрию сооружения. Плановое положение точек можно определить полярным методом, т.е. путем построения на местности относительно исходной стороны проектного направления (угла) и отложения по нему проектного расстояния от исходного пункта. Проектный угол строят относительно известного направления ВА и известной вершины угла В. Теодолит устанавливают над точкой B, приводят его в рабочее положение. Перекрестие нитей зрительной трубы наводят на точку А и берут отсчет по горизонтальному кругу, к этому отсчету прибавляют проектный угол β и, открепив алидаду, устанавливают вычисленный отсчет, при этом визирная ось трубы указывает направление BC1 на местности фиксируют точку C1. Выполнив аналогичные действия при другом круге, получают точку С2. Из положений точек С1, С2 определяют среднее, т. е. точку С, и полученный угол ABC принимают за проектный. Для построения проектного угла с повышенной точностью угол ABC измеряют несколькими приемами и определяют его более точное значение β'. Число n приемов можно определить по формуле n=mβ²/(mβ´)², где mβ — номинальная для данного теодолита средняя квадратичекая ошибка измерения угла; m'β — требуемая средняя квадратическая ошибка построения угла. Определив β', находят поправку Δβ = β - β', ∆l=l (∆β /q) Средняя квадратическая ошибка откладывания отрезка m∆l= l (m∆β/q)

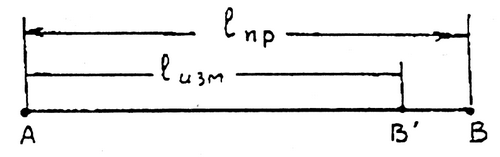

Для выноса в натуру проектной линии (отрезка) lпp. Необходимо от исходной точки в заданном направлении отложить расстояние, горизонтальное проложение которого равно проектной величине. При этом поправки наклона линии вводят в процессе построения отрезка, от исходной точки А откладывают приближенное расстояние и закрепляют точку В'. Расстояние AB' с необходимой точностью измеряют с учетом всех поправок, в итоге получают lизм. Поправку Δl = lпp. - lизм. откладывают с соответствующим знаком от точки В'. Для контроля отрезок АВ измеряют и сравнивают полученное значение с проектным.
25. Вынос и закрепление в натуре основных осей и нулевой отметки здания.
Вынос осей здания в натуру - это процесс нахождения на местности положения точек здания по координатам указанным в проекте. 1)Вынос и закрепление осей здания по координатам углов.

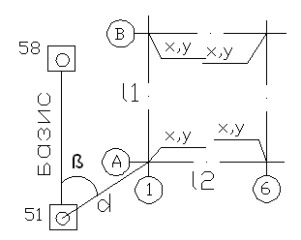

Проектные данные: исходные пункты геод. сетей, координаты углов здания, расстояния между осями здания. Порядок выполнения работы: вычисление длин радиусов векторов от исходных геод. точек(58,51) до точек пересечения осей и углов. Решаются обратные геод. задачи и зависимости между дирекционными углами и смежных сторон. Если исходные геод. точки (51,58) расположены далеко от объекта строительства, то создаются точки, путём прокладывания теодолитного хода.

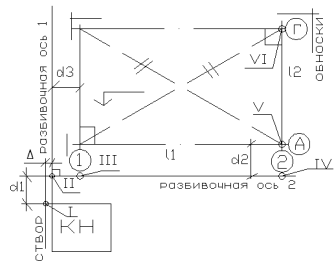

2) Вынос и закрепление основных осей здания по заданным разбивочным чертежём разбивочных осей.

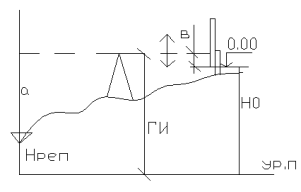

Для выноса и закрепления нулевой отметки здания с проектного чертежа выписывается абсолютная высота нулевой отметки. Вблизи должен находится Реп с известной отметкой, если его нет, то прокладывается нивелирный ход от ближайшего репера и на стройплощадке закрепляется временная точка. Дано Нреп, Но. в=Нреп +а –Но, ГИ= Нреп+ а.
