Деаэратор
Деаэратор деаэрирует основной конденсат, повышает его температуру (т.е. работает как регенеративный подогреватель смешивающего типа), создает запас питательной воды для котлов.
Первые две функции выполняет деаэрационная колонка, третью — аккумуляторный бак, на котором устанавливается сама колонка. Деаэрация происходит на струйном и барботажном (в верху и внизу колонки соответственно) устройствах при контакте подаваемого снизу греющего пара и поступающего сверху конденсата (рис. 1.32).

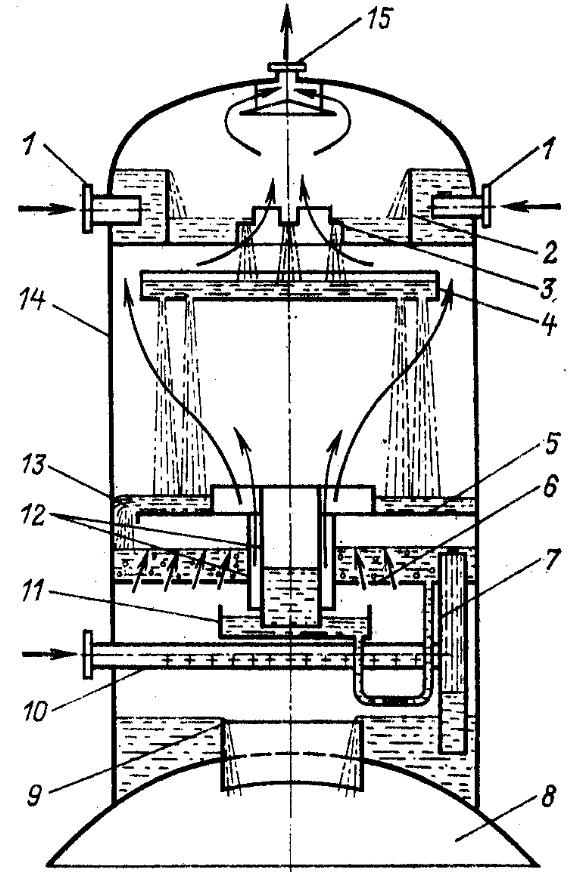

Рис. 1.32. Принципиальная схема двухступенчатой струйно-барботажной деаэрационной головки деаэраторов ТЭЦ с поперечными связями 1 — подвод конденсата для деаэрации; 2 — смесительно-распределительное устройство; 4 — перфорированная тарелка; 5 — водоперепускной лист; 6 — перфорированный лист барботажного устройства; 7 — сливные трубы; 8 — бак-аккумулятор; 9 — горловина бака; 10 — коллектор подачи греющего пара; 11 — поддон; 12 — пароперепускные трубы; 13 — сегментное отверстие; 14 — корпус; 15 —отвод выпара |
|
