12. Схемы разработки котлована экскаватором – обратная лопата. Виды забоев
Экскаватор «обратная лопата» применяют при разработке фунтов ниже уровня стоянки экскаватора, в основном при отрывке котлованов глубиной до 6 м и траншей при глубине до 7,6 м. Затраты времени на один цикл экскаватора с обратной лопатой на 10... 15% больше, чем у прямой лопаты. Поярусная разработка выемок при этом виде оборудования не практикуется.
Обратная лопата - это открытый снизу ковш с режущим передним краем, шарнирно соединенный с рукоятью, которая, в свою очередь, шарнирно соединена со стрелой. По мере протягивания назад ковш заполняется грунтом. Затем при вертикальном положении рукояти ковш переводят к месту выгрузки и разгружают путем подъема с одновременным опрокидыванием.
Разработку грунта экскаватором «обратная лопата» производят боковым и лобовым забоями с погрузкой грунта в транспорт или в отвал (рис. 5.14). При боковом забое экскаватор разрабатывает выемки сбоку, ширина выемки ограничена радиусом резания, разработка грунта осуществляется поперек гусеничной ленты, т. е. при наименее устойчивом положении экскаватора. При лобовом забое черпание грунта производят при постепенном движении экскаватора задним ходом, разгрузку выполняют в транспортные средства, которые подаются к экскаватору по дну забоя или сбоку по естественной поверхности земли. Ширина забоя ограничивается только требованием нормальной производительности механизма. При лобовом забое экскаватор опускает стрелу с рукоятью в самое нижнее положение между гусеницами, поэтому глубина разработки узких траншей больше, чем широких.
Отрывку котлованов шириной до 14 м обычно осуществляют лобовой проходкой при перемещении экскаватора по зигзагу, а при большей ширине - поперечно-торцевой или продольно-торцевой.
В соответствии с действующим ГОСТ «Экскаваторы универсальные полноповоротные» основным рабочим оборудованием для экскаваторов в настоящее время является обратная лопата. Экскаватор может комплектоваться оборудованием прямая лопата, жесткий грейфер, гидромолот, зуб-рыхлитель, а также сменными ковшами различной вместимости и назначения.
Обратной лопатой роют котлованы, выгружая грунт главным образом в транспортные средства. Максимальная глубина котлована при емкости ковша 0,5 м³ составляет 4 м. Это ограничивает область применения обратных лопат. Разработку котлованов экскаватором, оборудованным обратной лопатой выполняют торцовыми и боковыми проходками.
Обычно ширина проходки при движении экскаватора по оси и двусторонней погрузке транспортных средств не превышает 1,7 R. При односторонней подаче транспортных средств она уменьшается до 1,3 R и ось пути экскаватора перемещается в сторону расположения транспортного пути. При разработке котлованов с выгрузкой грунта в отвал ширина проходки ограничивается необходимостью размещения грунта в отвалы с образованием бермы - площадки от бровки котлована до подошвы отвала.
Котлованы, ширина которых превышает максимальную ширину проходки при перемещении экскаватора по прямой, разрабатывают несколькими торцовыми проходками либо зигзагообразным или поперечно-торцовым перемещением экскаватора (рис. 111.11, з, д, е). Угол поворота экскаватора при торцовых проходках и подаче транспортных средств со стороны разработки может быть до 30-60°.
При поперечно-челночной схеме разработки котлованов драглайном набор грунта производят по^ередно с каждой стороны автосамосвала, подаваемого по дну выемки, не прекращая поворота стреляв момент выгрузки грунта (рис, III.11, ж). При продольно-челночной схеме грунт набирают перед задней стенкой кузова и, подняв ковш, разгружают его над кузовом. Благодаря уменьшению высоты подъема ковша и угла поворота экскаватора до 6-10° его производительность повышается в полтора - два раза.Челночный метод целесообразно применять для разработки широких котлованов. Если котлован разрабатывают боковыми проходками при выгрузке в отвал, расположенный на большом расстоянии, то экскаватор перемещается за пределами полосы, на которой вынимают грунт (рис. III.11, и).
Рекомендуется в этом случае увеличить угол поворота экскаватора до 170-180° и вести работу по круговому циклу. Выгружают грунт в отвал, не прекращая поворота экскаватора, а в забой ковш подают полным поворотом на 360°. Котлованы под отдельные опоры размерами 1,2 X 1,2 м и более при глубине до 3,5 м успешно отрывают экскаватором с обратной лопатой и поворотным ковшом. Глубокие котлованы малых размеров в плане разрабатывают экскаватором, оборудованным грейфером. Эксплуатационную производительность экскаватора, оборудованного обратной лопатой, драглайном или грейфером, определяют по формуле (II 1.36).

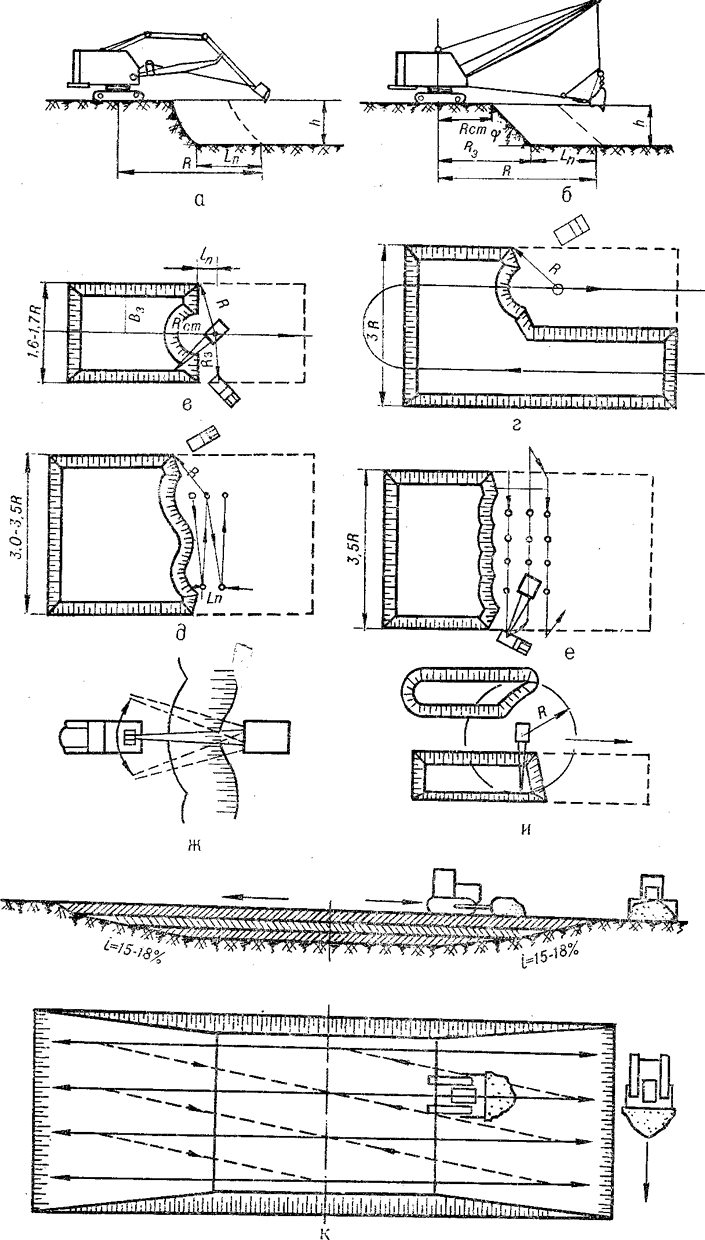

Рис. III.11. Схемы разработки котлована экскаватором с обратной лопатой или драглайном и бульдозером а - обратной лопатой; б - драглайном; в - торцовой проходкой при перемещении экскаватора по прямой; г- двумя торцовыми проходками; д - при зигзагообразном перемещении экскаватора; е - при поперечно-торцовом перемещении; ж - поперечно-челночная разработка драглайном; и - разработка драглайном боковой проходкой; к - разработка бульдозером.
