ТЕХНИЧЕСКИЕ СРЕДСТВА

Назначение и конструкция устройства контроля схода подвижного состава (укспс)

Устройство контроля схода подвижного состава (УКСПС) предназначено для автоматического обнаружения деталей, выступающих за пределы нижнего габарита в железнодорожном подвижном составе, а также для контроля схода железнодорожного подвижного состава в поездах, остановки поезда перед железнодорожной станцией (далее - станция) или искусственным сооружением и является дополнительным средством, обеспечивающим безопасность движения поездов на железнодорожном транспорте.

Поезда, в которых с помощью УКСПС выявлены волочащиеся детали или сход вагонов с рельсов, останавливаются локомотивной бригадой по запрещающему показанию входного, проходного светофоров, заградительных светофоров, светофоров прикрытия и информации дежурного по железнодорожной станции (поездного диспетчера), которая передается по каналам поездной радиосвязи.

Электроснабжение УКСПС обеспечивается на уровне потребителей электрической энергии 1 категории, имеющих не менее двух независимых источников питания.

На существующих линиях электроснабжения до завершения их переустройства с разрешения ОАО «РЖД» допускается электроснабжение УКСПС на уровне потребителей электрической энергии II категории.

Состав и принцип действия укспс

Основными составными частями УКСПС являются датчики, токопроводящие планки и перемычки. Датчики УКСПС (рис.1) крепятся на деревянной шпале.

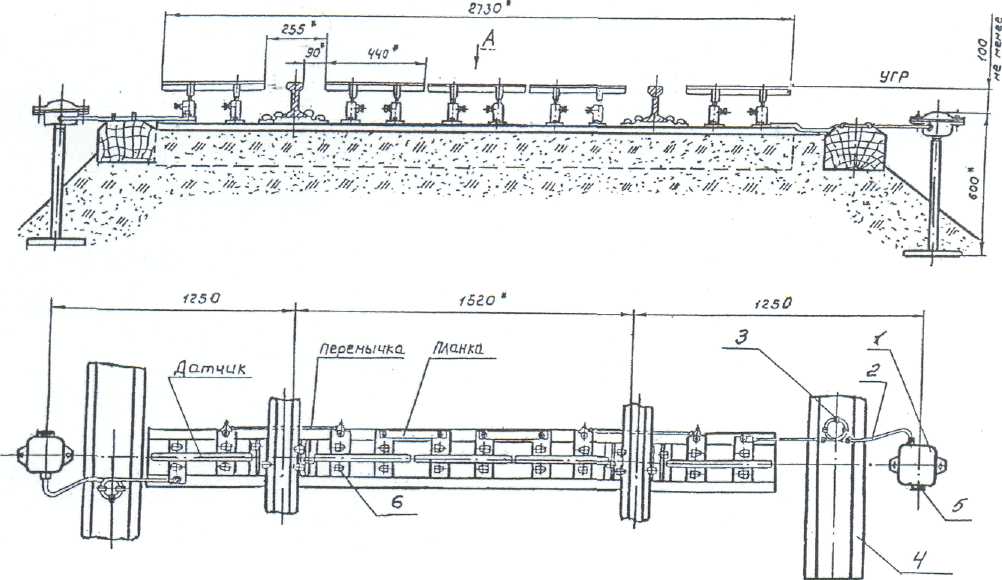

Устройство контроля схода подвижного состава (УКСПС) I - кабельная концевая муфта типа УПМ-24; 2 - трасовая перемычка; 3 - скоба для крепления перемычек на полушпалках; 4 - полушпалок. 5 - заглушка; 6 - шуруп путевой

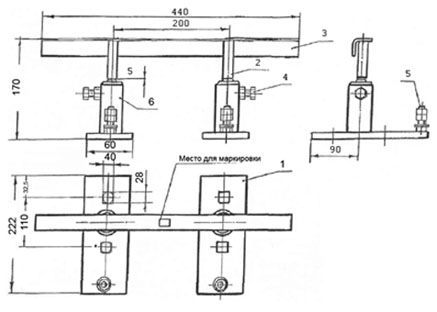

Датчик устройства контроля схода подвижного состава 1. основание датчика УКСПС. 2 - кронштейн датчика. 3- верхняя полка кронштейна. 4- болт (с контргайкой) крепления кронштейна к основанию. 5- болт (с гайкой, контргайкой и шайбами) основания кронштейна. 6- основание кронштейна.

Принцип действия УКСПС основан на разрушении датчика при наличии в движущемся железнодорожном подвижном составе (далее - подвижной состав) волочащихся деталей, выступающих за нижний предел габарита или при его сходе с рельсов.

В результате разрушения датчиков УКСПС неисправным подвижным составом срабатывают контрольные приборы, которые воздействуют на устройства ЭЦ и сигнальные точки автоблокировки установленные перед искусственными сооружениями. При этом, на аппарате управления устройствами СЦБ (далее- аппарат управления) дежурного по станции загорается лампочка красного цвета вместо белой, включается звонок. Входной сигнал перекрывается с разрешающего показания на запрещающее, машинисту поезда передается сообщение по каналу поездной радиосвязи дежурным по станции. Для выключения звонка при срабатывании УКСПС, а также при восстановлении действия УКСПС, на аппарате управления имеется кнопка КСЗ.

На участках железных дорог, оборудованных диспетчерской централизацией и диспетчерским контролем, при срабатывании УКСПС контроль о его неисправности выводится на пульт поездного диспетчера.

До восстановления датчиков и нормального действия УКСПС для приема поездов на станцию на аппарате управления дежурного по станции предусмотрена вспомогательная кнопка ВКС (далее - кнопка ВКС) и с регистрацией этих нажатий в Журнале осмотра путей, стрелочных переводов, устройств сигнализации, централизации и блокировки, связи и контактной сети формы ДУ-46 (далее - Журнал осмотра).

При нажатии кнопки ВКС входной светофор открывается на разрешающее показание без контроля состояния УКСПС.
