Модифицированный алгоритм Дийкстры
Для решения задачи нахождения кратчайшего пути в сети с отрицательными весами служит следующий алгоритм.
На шаге 2 перерасчет величин l(u) производится для всех вершин u, а не только для неокрашенных вершин.
Если для некоторой вершины u величина l(u) уменьшается, то с этой вершины и с инцидентной ей окрашенной дуги окраска снимается.
Процедура продолжается до тех пор, пока все вершины не окажутся окрашенными и ни одно из чисел l(u) больше не меняется.
Пример. Рассмотрим пример, приведенный в замечании 3.
Шаг 1. l(s) = 0, l(a) = l(t) = ∞.
Шаг 2. Пересчитаем метки l(u).
l(a) = min {l(a), l(s) + l(s, a)} = min {∞, 0+2} = 2,
l(t) = min {l(t), l(s) + l(s, t)} = min {∞, 0+1} = 1,
Окрашиваем вершину t и дугу (s, t) (рис. 1.11).
Рис. 1.11
Вершина a не окрашена, поэтому пересчитываем метки l(ν) для всех ν. Так как из вершины t дуг не выходит, то метка не меняется. Выбираем минимум по неокрашенным вершинам, в результате чего окрашиваем вершину a и дугу (s, a) (рис.1.12).
Рис. 1.12
Снова производим перерасчет.
l(t) = min {l(t), l(a) + l(a, t)} = min {1, 2-1} = 0,
l(s) = min {0, 2+∞} = 0.
Для вершины t метка l(t) уменьшилась, поэтому снимаем с вершины t и дуги (s, t) окраску (рис.1.13)
Рис. 1.13
Пересчитываем из вершины a метки, в результате чего окрашиваем дугу (a, t) и вершину t (рис. 1.14).
Рис. 1.14
Снова пересчитываем метки. Они не меняются и все вершины окрашены. Алгоритм завершен, и кратчайший путь построен:
(s, t) ={(s, a), (a, t)}.
Замечание 4. Модифицированный алгоритм Дийкстры не решает рассматриваемую задачу при наличии в исходном графе контура, имеющего отрицательную длину. Действительно, проходя вдоль данного контура неограниченное число раз, можно сделать длину пути сколь угодно малой по величине.
1.3 Нахождение кратчайших цепей между всеми парами узлов в сети
Рассмотрим сеть, каждой дуге (u, ν) которой поставлено в соответствие действительное число l(u, ν), называемое длиной дуги. В зависимости от конкретного приложения, это число может быть мерой физического расстояния, времени, стоимости или другого параметра. Длиной цепи называется сумма длин, взятая по всем дугам этой цепи. Рассматривается задача нахождения кратчайших цепей между всеми парами узлов в сети. Предполагается, что сумма длин дуг по любому направленному циклу должна быть неотрицательна (иначе понятие кратчайшей цепи теряет смысл).
Алгоритм Флойда (Floyd r. W.)
Шаг 0. Пусть N = {1, 2, …n} — множество узлов сети. На j-й итерации работы алгоритма будем строить матрицу расстояний Lp, элемент которой равен кратчайшей (i, j)- цепи, промежуточными узлами в которой могут быть лишь узлы из множества {1, 2, … , p}; и справочную матрицу Sp, каждый элемент которой указывает на первый после узла i узел в такой цепи.
Алгоритм начинает работу с , где
и
После построения матриц и для каждого p = 1,2,…,n, используя для вычислений элементы матриц, полученных на предыдущих итерациях, необходимо выполнить следующую процедуру:
Шаг 1. Пусть матрицы и найдены. Выделим элементы p-й строки и p-го столбца матрицы . Назовем эти множества элементов базовой строкой и базовым столбцом соответственно.
Шаг 2. Построим матрицы и исходя из следующего правила: для .
Если , то и .
Если , то и .
Шаг 3. Элемент матрицы равен длине кратчайшей цепи из узла i в узел j. Элемент матрицы есть узел, стоящий после узла i в этой цепи.
Замечание.
Если , т.е. i-й элемент базового столбца равен , то для i-й строки шаг 2 выполнять не нужно.
Если , т.е. j-й элемент базовой строки равен , то для j-го столбца шаг 2 выполнять не нужно.
Пример. В данной сети (рис. 1.15) найти кратчайшую цепь между всеми парами узлов в сети.
Рис. 1.15

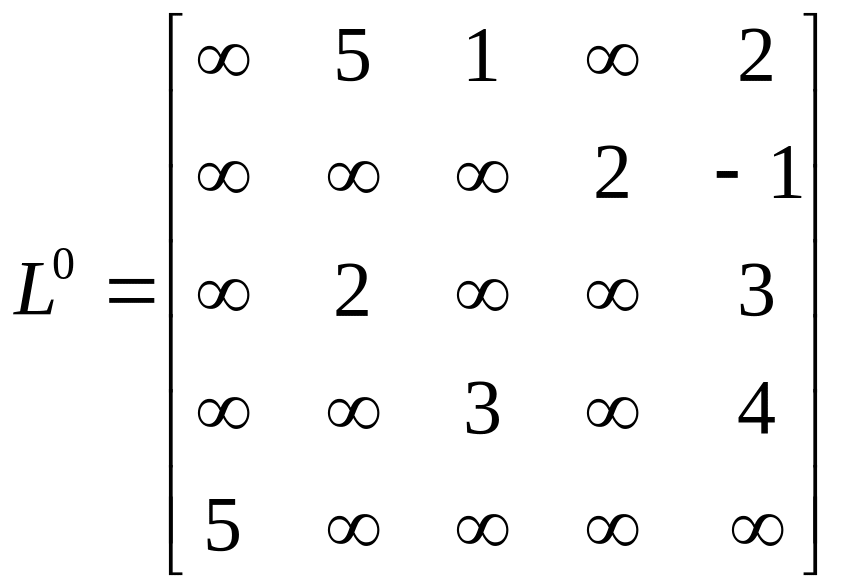

Решение: Составляются матрицы и .
Итерация 1.
Узел p=1 определяется как базовый. Выделяем в матрице первую строку и первый столбец. Кроме того, строки 2, 3 и 4 в базовом столбце содержат элементы, равные , и, следовательно, эти строки не изменяться. Столбец 4 в базовой строке так же содержит элемент, равный , и он тоже не меняется. Поэтому для того, чтобы вычислить матрицу , следует исследовать лишь элементы матрицы , показанные ниже
Применяя к этим элементам алгоритм Флойда, получаем следующие матрицы:
Итерация 2.
Определяем узел p=2 как базовый. Выделяем вторую строку и второй столбец в матрице и переписываем их без изменений. В ниже представленной матрице пропущены элементы, которые подлежат пересчету:

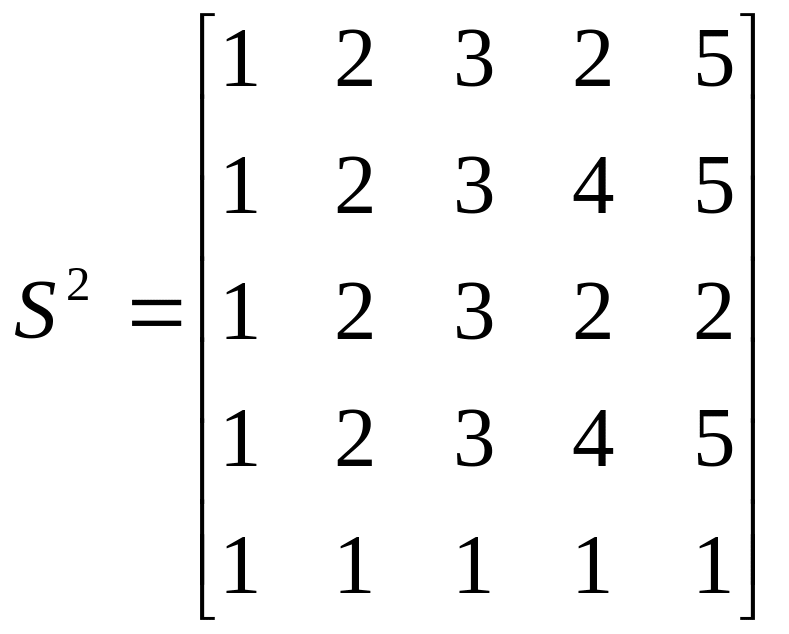

Используя алгоритм Флойда, получаем матрицы:
Далее аналогично действуя, получаем:
Длина кратчайшей цепи, например, из узла 5 в узел 4 равна . Для определения узлов соответствующей цепи, обратимся к матрице . Нетрудно заметить, что . Следовательно, кратчайшая цепь из узла 5 в узел 4 определяется последовательностью узлов 51324.
Замечание. Алгоритм Флойда может быть использован для нахождения в графе циклов отрицательной длины. Если на k-й итерации в матрице на диагонали появилось отрицательное число , то это означает, что в графе существует цикл отрицательной длины. Найти цикл можно, используя справочную матрицу Sk.
Задача об «узких» местах
Определение «Узким» местом цепи называется кратчайшая из входящих в него дуг. Задача об узких местах — это задача поиска такого пути между двумя вершинами, в котором длина кратчайшей дуги максимальна.
Пример. Рассмотрим транспортную сеть, включающую мосты. Будем предполагать, что при превышении грузоподъемности некоторого моста, последний разрушается. Необходимо определить максимальный вес груза, который может быть транспортирован в рассматриваемой сети из пункта А в пункт В, без повышения грузоподъемности находящихся на маршруте движения мостов. Если поставить в соответствие мостам дуги графа и задать длины дуг равными соответствующим ограничениям на нагрузку моста, то задача сводится к задаче поиска такого пути между узлами А и В, в котором длина кратчайшей дуги максимальна.
Для решения такого рода задач можно использовать модификацию алгоритма Флойда.
