Линейные складки
Линейные складки, как правило, тесно скучиваются в пределах сравнительно узких, далеко протягивающих полос. Это линейная или полная складчатость. В ней антиклинали и синклинали по своим размерам одинаковы и число антиклиналей равно числу синклиналей.
Если ось линейной складки наклонена по отношению к горизонту, слои, образующие противоположные крылья складки, будут замыкаться. У антиклинальных складок такое замыкание будет называться периклинальным, а у синклинальных складок центриклинальным (рис. 8).
Прерывистые складки
Длина у прерывистых складок близка к ширине, а в куполах они изометричны.
Отношение длинной оси брахискладки к короткой оси колеблется в пределах от 2:1 до 5:1. В куполах это отношение изменится в пределах от 1:1 до 2:1. Линии простирания в брахискладках представляют собой замкнутые фигуры – овалы, окружности и другие (рис. 9).
Осевая линия у брахискладки изогнута дугообразно и направление погружения у оси изменяется по простиранию на противоположное. Выделяют брахиантиклинали и брахисинклинали.
Шарнир складки может испытывать погружения и подъемы. В соответствии с погружениями и подъемами самой складки это явление называется ундуляцией.
Прерывистые складки развиваются в условиях платформы, далеко отстоят одна от другой и мало связаны между собой.
Рис. 7. Формы складок (в поперечном сечении): а – открытая пологая; б – остроугольная; в – сундучная (коробчатая); г – веерообразная; д – косая; е – флексура; ж – опрокинутая; з - лежачая (из работы Г.П. Горшкова, А.Ф. Якушовой, 1962)
Рис. 8. Линейные (цилиндрические) складки. А – линейная складка с осью, расположенной горизонтально. Б – линейная складка с осью, наклоненной к горизонту: 1 - периклинальное окончание (в плане) погружающейся антиклинали; 2 – центриклинальное окончание (в плане) погружающейся синклинали (из работы Г.Д. Ажгирея, 1966)

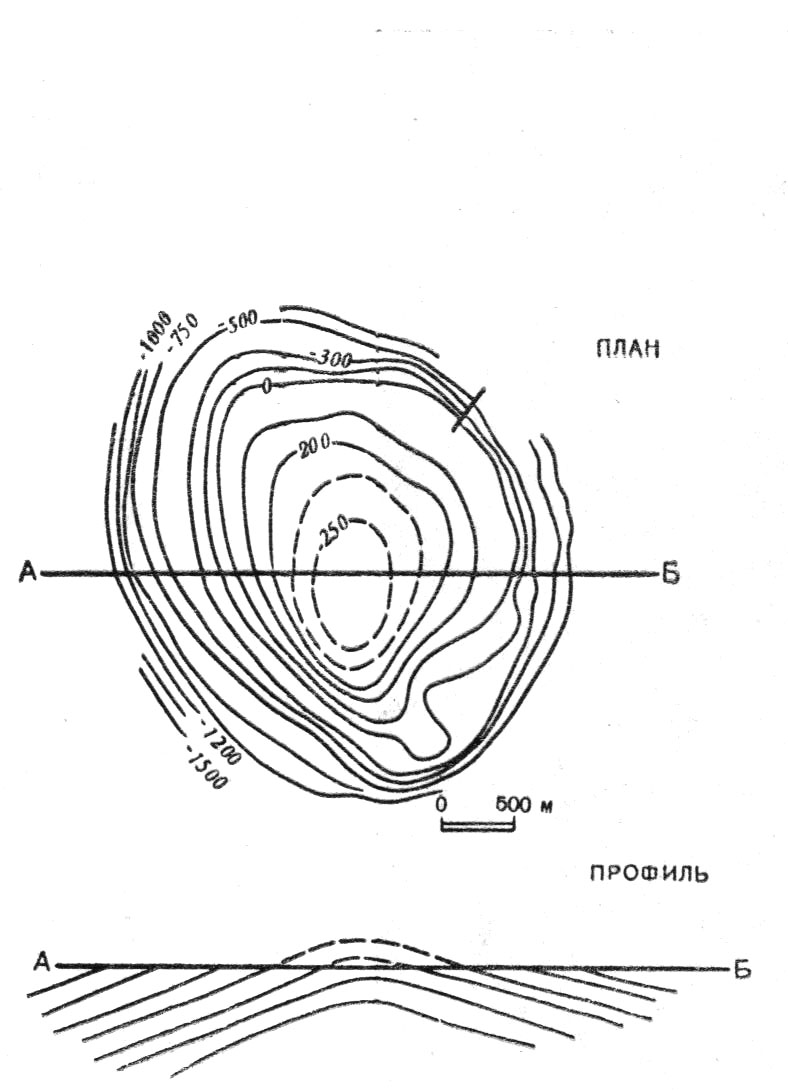

Рис. 9. Изометричная складка (купол). Из работы Г.Д. Ажгирея, 1966
Среди линейных складок или пучков таких складок различают (рис. 10):
Прямые.
Кулисообразные.
Дугообразно изогнутые.
Сигмоиды.
Виргации складок.
Дихотомирующие складки.
П о своей величине складки расчленены на несколько групп
Рис. 10. Взаимоотношение осей линейных складок (в плане):
а – прямые; б – кулисообразные; в – дугообразно изогнутые;
г – сигмоида; д – виргация; е – дихотомирующие складки
(из работы Г.П. Горшкова, А.Ф. Якушовой, 1962)
Плойчатость
Плойчатостью называют мелкую складчатость, при которой размеры складок измеряются всего лишь миллиметрами. Она обычно возникает при сжатии слоёв соли, гипса и в метаморфизованных породах (кристаллических сланцах). Обычный размер складок – сотни и первые тысячи метров.
Существуют складки большого протяжения – пологие, но распространяющиеся на огромные площади – сводовые поднятия и соответствующие им депрессии. Ряд антиклиналей и синклиналей, которые формируют крупное поднятие или столь же крупное опускание, называются антиклинориями и синклинориям (рис. 11).
Рис. 11. Схема антиклинория (А) и синклинория (Б) в вертикальном поперечном разрезе (по А. Гейму). Из работы Г.Д. Ажгирея, 1966
Сложные складки огромного размера называют иногда складками первого порядка, а развивающиеся у них на крыльях складки меньшего размера - складками второго порядка, затем третьего порядка и т.д. В условиях платформ равиваются складчатые нарушения пологого и широкого типа, захватывающие огромные полосы, прогибы поднятия с углами падения в крыльях меньше 1°, шириной в десятки километров и длиной сотни километров. Их именуют синеклизами и антиклизами.
Изучение складчатых нарушений показывают, что они образуются двумя способами:
слой сохраняет свою целость, не испытывает разрушения, дробления, не растрескивается, а изгибается;
слой разбивается на множество отдельных небольших блоков, каждый из которых никакой деформации не испытывает, но поворачивается относительно соседнего на небольшой угол и только в целом создаётся впечатление складки (рис. 12).
Рис. 12. Два типа складок (из работы Г.П. Горшкова, А.Ф. Якушовой, 1962).
Рис.13. Механизм изгибания пачки слоев.
Рис. 14. Складчатые микронарушения в магнетитовых кварцитах КМА протерозойского возраста (зарисовка Г.П. Горшкова; уменьшено в два раза): а – прослои, состоящие из зерен кварца; б – рудные прослои, состоящие из магнетита и мартита (из работы Г.П. Горшкова, А.Ф. Якушовой, 1962)
В первом случае складка ведёт себя как пластическое тело, во втором как хрупкое.
На рис. 13 представлен механизм изгибания пачки слоёв, а на рис. 14 изображены зарисовки нарушений в кварцитах.
Сочетание пластических и хрупких пород слагающих попеременно слои, приводит к очень сложной картине нарушений.
Такого рода нарушения называются дисгармоничной, или дискордантной складчатостью (Г.П. Горшкова, А.Ф. Якушовой, 1962; Г.Д.Ажгирей, 1966).
Дисгармоничной складчатостью предлагается называть такую складчатость, которая образована вполне одновременно, но обладает формами, отчётливо различными в разных этажах разнообразного по составу стратиграфического разреза (фото 3).
Фото 3. Дисгармоничная микроскладчатость в железистых кварцитах Курской магнитной аномалии (по А.С. Егорову). Из работы Г.Д. Ажгирея, 1966
Внутри слоя в результате сдвиговых деформаций происходит перераспределение материала, которые приводят к возникновению различных вторичных нарушений, в том числе мелких складок волочения. Деформации такого типа часто сопровождаются рассланцеванием породы по направлениям, параллельным сторонам мысленно начерченного ромба. Возникает система трещин, идущих под углом к плоскостям напластования. Такая система трещин называется кливаж. В дальнейшем внутрислойное перераспределение материала приводит к тому, что вещество, слагающее слой, перетекает, «нагнетается» из крыльев складок в приосевые части, образуя «хвосты». Мощность слоёв в крыльях падает, в своде – растёт, достигая порой соотношения1:10(рис.14).
