Допуски углов и конусов

ГОСТ 8908-81 «Нормальные углы и допуски углов» устанавливает 3 ряда нормальных углов. Каждый последующий ряд не поглощает предыдущий. Первый ряд имеет приоритет перед вторым и третьим.

Первый ряд углов. Гост 8908

0ᵒ, 5ᵒ, 15ᵒ, 30ᵒ, 45ᵒ, 60ᵒ, 90ᵒ, 120ᵒ.

Система допусков углов, призматических элементов и конусов.

Допуски нормированы для длины меньшей стороны углов или образующей конусов до 2500 мм. Стандартом установлено 17 степеней точности, которые в порядке убывания точности обозначаются просто цифрами (1,2,…, 17). Вместо IT14 пишется AT14 – угловой допуск. Область применения угловых размеров определяется функциональными требованиями к их точности.

Степень точности от 5 и выше используется при назначении допусков угловых концевых мер.

Степень точности 5 и 6 применяются для сопрягаемых конусов особой высокой точности (точные опоры скольжения, элементы герметичных соединений, элементы сменных наконечников измерительных приборов, конические калибры).

Степени 7 и 8 используются для деталей высокой точности, требующих хорошего центрирования (конические поверхности валов и осей, и сопрягаемые с ними ступицы муфт и зубчатых колёс).

Степени 9-12 применяются в деталях нормальной точности (направляющие планки, фиксаторы, конические элементы валов и втулок).

Степени 13-15 применяются для деталей пониженной точности (элементы стопорных устройств).

Степени 16 и 17 применяются в несопрягаемых угловых или конических деталях.

Стандартам определено 4 вида допусков на угловые размеры:

ATα – «теоретический» допуск угла в угловых единицах (градусы, минуты, штрихи). Неокруглённый.
AT’α – округлённое значение допуска угла.
AT_h – допуск угла, выраженный в единицах длины (мкм), как отрезок на перпендикуляре к номинальному положению короткой стороны угла на расстоянии l₁ от вершины этого угла.
AT_D – допуск угла конуса, выраженный в единицах длины (мкм) и отсчитываемый по перпендикуляру к оси конуса, как разность наибольшего и наименьшего допустимых диаметров в заданном нормальном к оси сечении конуса. Допуск задают на определённом осевом расстоянии L.

(для моего рисунка)

Конусность - . При назначении допусков следует различать конусность C < 1:3 и C > 1:3.

ГОСТ 8593-81 «Нормы углов и допусков конусов» устанавливает нормальные конусности и соответствующие им углы конусов. При конусности

В отличие от полей допусков гладких поверхностей, положение которых определяется основными отклонениями, расположение поля допуска в системе допусков угловых размеров специально не лимитируется. Чаще других используют 3 варианта расположения допусков.

Внутри угла -AT.
Снаружи угла +AT.
По обе стороны угла AT.

Значение допуска угла призматической детали или конуса нормированы стандартом не распространяется на:

Нормальные углы специального назначения.
Угол 2градуса, 58 минут, 54 секунды – угол Морзе.
Угол 6градусов 52 минуты – угол горловины газовых баллонов.
Не распространяется на специальные углы, к которым относятся расчётные углы, которые нельзя округлять до нормальных.

Для призматических деталей, кроме нормальных углов, стандартом установлены стандартные уклоны.

Стандартный ряд уклонов: 1:10, 1:20, 1:50, 1:100, 1:200, 1:500.

Конус – обобщённый термин, под которым в зависимости от конкретных условий, понимаю коническую поверхность, коническую деталь или конический элемент детали.

Основание конуса – круговые сечения, образованные пересечением конической поверхности с плоскостями перпендикулярными оси и ограничивающими его в осевом направлении.

Основная плоскость – плоскость поперечного сечения конуса, которой задаётся номинальный диаметр конуса.

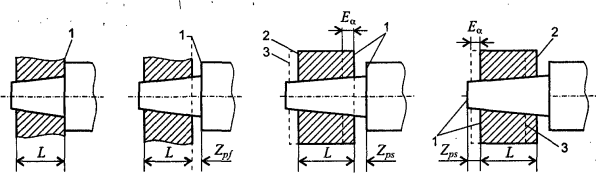

Базовой является плоскость перпендикулярная оси конуса и служащая для определения осевого положения основной плоскости или осевого положения данного конуса относительно сопрягаемого с ним конуса.
