Вопрос №7: Законы Ома и Кирхгоффа.
В се электрические цепи подчиняются законам Ома и Кирхгоффа.
1. Закон Ома для участка цепи: Ток прямо пропорционален напряжению и обратно пропорционален сопротивлению: :
I = U/R; U = I*R; К = U/I.
Закон Ома для полной и замкнутой цепи: Ток прямо пропорционален ЭДС и обратно пропорционален полному сопротивлению (RBH + RH).

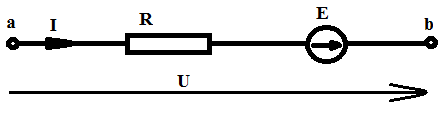

, здесь а, b - крайние точки участка; Е – значение Э.Д.С. Закон Ома для участка цепи, содержащего Э.Д.С., позволяет найти ток этого участка: I = E/ (RBH + RH).
Знак «плюс» ставится при совпадении направления тока, протекающего по участку, с направлением Э.Д.С.
Первый закон Кирхгоффа:
Алгебраическая сумма токов в узле цепи равна 0. Ток, втекающий в узел, берется со знаком «+», а вытекающий имеет знак «-». . Пример: из рисунка 1.7 видно: узел I: I1 – I2 – I3 = 0;
Сумма токов, втекающих в узел, равна сумме токов вытекающих из него. Пример: узел 2: I3 = I4 + I5.
Второй закон Кирхгоффа:
Алгебраическая сумма падений напряжения в любом замкнутом контуре равна алгебраической сумме ЭДС вдоль этого контура: За направление обхода контура принимает направление часовой стрелки. Если направление Э.Д.С. и направление падения напряжения совпадает с направлением обхода контура, то берется знак «+».
Пример: из рисунка 1.7 сделаем выводы:
Контур I: I1*R1 + I2*R2 = E1;
Контур II: I3*R3 + I4*R4 - I2*R2 = 0;
Контур III: I5*R5 - I4*R4 = 0.
Вопрос №8:Понятия об установившемся и переходном процессе. Законы коммутации.
Установившимся режимом работы электрической цепи называется режим, при котором токи и напряжения в ветвях остаются неизменными. Такой процесс имеет место при длительном воздействии источника энергии. В реальных условиях необходимо управлять работой электрических цепей, т. е. включать или отключать источники энергии, изменять параметры R, L и C элементов. Перечисленные действия принято называть коммутацией, а процессы, возникающие в результате коммутации, – переходными. Физически переходные процессы представляют собой изменение энергетического состояния элементов и цепи в целом при переходе цепи от одного режима (отключенного источника) к другому режиму (включенного источника). Это быстро протекающие процессы, но именно на интервалах их существования в цепи возможны опасные броски токов и напряжений.

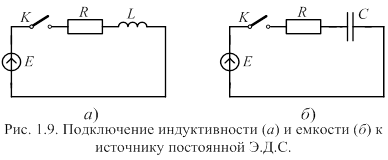

Р ассмотрим схему цепи, приведенную на рис. 1.9, а. Будем полагать, что параметры элементов цепи постоянны. При замкнутом ключе К сумма падений напряжения на индуктивности L и сопротивлении R равна Э.Д.С. Е:
L*di/dt + R*i = E. Ток i и Э.Д.С. Е могут принимать конечные значения. Допустим, что ток i может измениться скачком за бесконечно малый промежуток времени ∆t. Тогда отношение ∆i / ∆t = ∞. Следовательно, допущение о возможности скачкообразного изменения тока через индуктивность неприемлемо. Однако напряжение на индуктивности, равное, может измениться скачком. Полученный вывод является обоснованием закона коммутации: В ветви с индуктивностью ток в момент коммутации сохраняет значение, которое он имел до коммутации, а после коммутации плавно изменяется от этого значения:i(0-)= i(0+).
Рассмотрим схему цепи, приведенную на рис. 1.9, б. Будем полагать, что параметры элементов цепи постоянны. При замкнутом ключе К сумма падений напряжения на емкости С и сопротивлении R равна Э.Д.С. Е: R*C*duC/dt + uC = E, uC – напряжение на емкости. Напряжение uC и Э.Д.С. E могут принимать конечные значения. Допустим, что uC может измениться скачком за бесконечно малый промежуток времени ∆t. Тогда, ∆uC/∆t = ∞ и левая часть уравнения не будет равна правой. Следовательно, допущение о возможности скачкообразного изменения напряжения на емкости неприемлемо. Однако ток через емкость, равный, может изменяться скачком. Полученный вывод является обоснованием следующего закона коммутации: В ветви с емкостью напряжение в момент коммутации сохраняет значение, которое было до коммутации, а после коммутации плавно изменяется от этого значения:uC(0-) = uC(0+).
