Билет № 11.
1. Требования по соблюдению правил безопасности и охраны недр при проведении гирс.
9.1 При разработке проектно-сметной документации на проведение ГИРС необходимо предусматривать мероприятия, обеспечивающие соблюдение требований действующей нормативнойдокументации по безопасности, надзорной и разрешительной деятельности в нефтяной и газовой промышленности [3], [4].
9.2 Организация, осуществляющая проведение ГИРС, должна иметь службу безопасности труда и обеспечивать:
- выполнение требований безопасности, предусмотренных при проведении ГИРС;
- выполнение требований безопасности, предусмотренных эксплуатационной документацией на используемые аппаратуру, оборудование, технологии;
- разработку, согласование с соответствующими органами государственного надзора и соблюдение требований нормативной документации системы управления безопасностью труда.
9.3 Заказчик должен ознакомить исполнителя ГИРС:
- с общими мерами безопасности при проведении работ на скважине;
- с порядком действий при возникновении аварий, путями эвакуации, местами возможного укрытия, а также сигналами оповещения;
- с местом расположения средств пожаротушения, органов управления противовыбросовыми устройствами и способами приведения их в действие.
9.4 Исполнитель ГИРС должен ознакомить заказчика:
- с возможной производственной опасностью проводимых ГИРС;
- с расположением и обозначением опасных зон геофизических работ;
- с сигналами оповещения об опасности и порядком действий при их включении.
Персонал заказчика, принимающий участие в работах с геофизической аппаратурой и оборудованием (например, погрузоразгрузочные и спускоподъемные работы, установка датчиковгеофизической аппаратуры на элементах буровой установки), должен быть проинструктирован исполнителем ГИРС в установленном порядке.

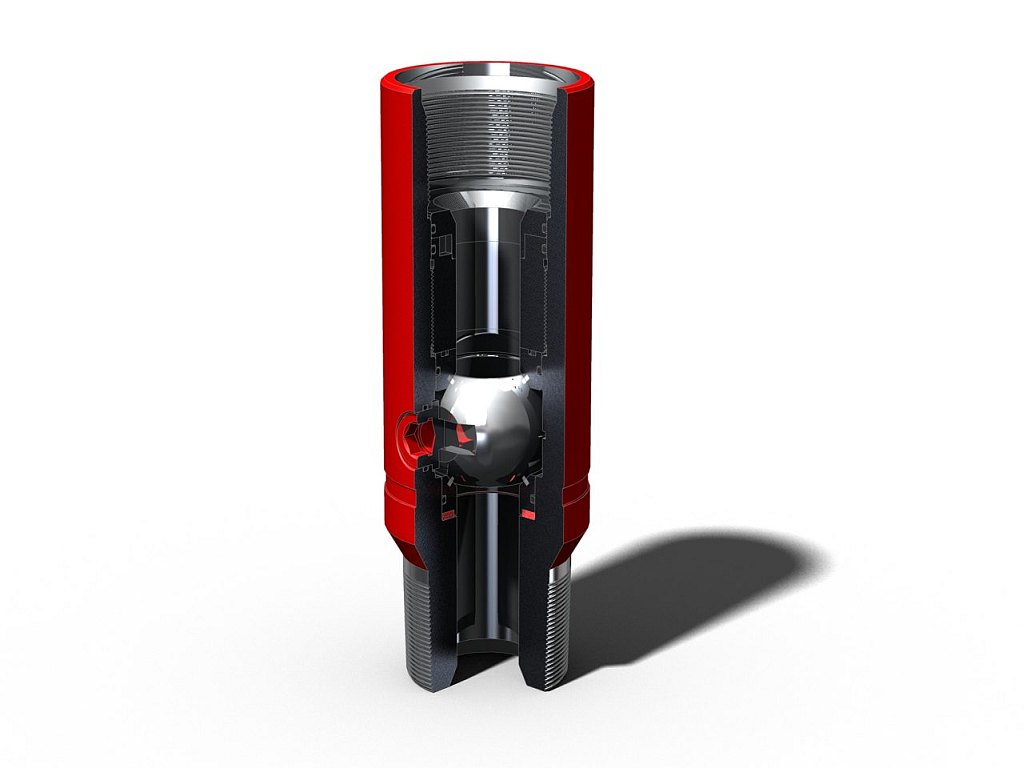

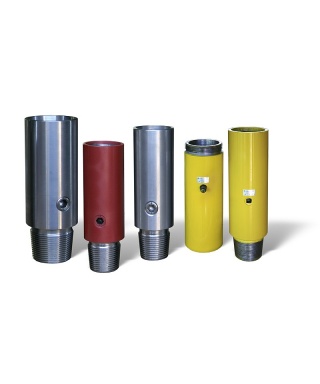

2. Шаровые краны. Назначение, устройство, техническая характеристика, принцип действия, условия эксплуатации.
Шаровые краны. Кшв, кшн, кшц, кшнв назначение, устройство, принцип работы, эксплуатация.
Предназначены для перекрытия проходного канала бурильной колонны с целью предупреждения возникновения выброса жидкости или газа при бурении скважины (т.е. при ГНВП):
КШВ – кран шаровой верхний, с левой резьбой на рабочее давление 350 атм и устанавливается под вертлюгом.
КШН – кран шаровой нижний, с правой резьбой на рабочее давление 300 атм и устанавливается под квадратом.
Шифр крана КШН 178-76*350, где:
178 – наружный диаметр корпуса, мм
76 – внутренний диаметр проходного отверстия шаровой пробки, мм
350 – рабочее давление, атм
3.Газоанализатор АНКАТ-7631М- Нг8. Назначение, устройство, техническая характеристика, подготовка прибора, проведение анализа и оформление результата. Противогаз ППФМ-92. Подбор маски, условия эксплуатации. См. 1.3.
Противогаз промышленный фильтрующий модульный ППФМ - 92.
Назначение – для индивидуальной защиты органов дыхания, глаз и лица человека от газо- и парообразных вредных примесей и аэрозолей, при условиях(назвать условия эксплуатации), а также при температуре окружающей среды от - 30ºС до + 50ºС.
Это противогаз, у которого последовательно собрано в модуль две или более коробок. Использование принципа модульности позволило обеспечить защиту промперсонала от вредных примесей различной химической природы без уменьшения времени защитного действия по каждой отдельной примеси. Применение специализированных поглотителей, которые ранее применялись в военной технике, позволило увеличить время защитного действия по органическим парам, аммиаку и окислам азота, уменьшить габариты поглощающих элементов, а также увеличить номенклатуру марок противогазов. Использование дюралюминевых сплавов позволило уменьшить массу элементов и повысить их коррозионную стойкость. Достоинствами противогазов являются: многовариантность применения, высокая эффективность защиты, улучшенные эксплуатационные показатели, взаимозаменяемость элементов. За счёт унифицированного узла соединения противогаз может комплектоваться различными шлем-масками, включая зарубежные. Цвета и марки коробок см. таблицу.
Условия эксплуатации:
1. Наличие кислорода не менее 16 %.
2. Наличие вредных веществ не более 0,5 % для одной коробки.
3. Когда последовательно собраны две коробки от одного газа, тогда защитное действие удваивается - доходит до 1%.
Размер масок - от 1 до 4, подбирается по таблице из одного замера: макушка-подбородок. (Возможно применение масок обычных фильтр. противогазов).
Вертикальный охват Рост
головы, мм. не менее шлем маски
635 – 655 1 685 – 705 3
660 – 680 2 710 и более 4
Марки и область применения противогазов ППФМ-92 и их коробок.
Марка коробки |
Цвет коробки |
Область применения |
А, А2 |
Коричневая |
Органические пары (бензол, толуол, ацетон, бензин, керосин, и т.д.) |
АФ, А2Ф |
То же |
то же и аэрозоли (пыль, дым, туман) |
В, В2 |
Желтая |
Кислые газы и пары ( хлор, диоксид серы, сероводород хлористый, фосфористый, цианистый водород, окислы азота, фосген и т.д.) |
ВФ, В2Ф |
То же |
то же и аэрозоли(пыль, дым, туман) |
Г |
Черная с желтой полосой |
Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида |
ГФ |
То же |
то же и аэрозоли(пыль, дым, туман) |
К, К2 |
Зеленая |
Аммиак |
КФ, К2Ф |
То же |
То же и аэрозоли(пыль, дым, туман) |
КД, КД2 |
Серая |
Смесь аммиака с сероводородом |
КДФ КД2Ф |
То же |
то же и аэрозоли (пыль, дым, туман) |
С |
Желтая с красной полосой |
Окислы азота и диоксид серы |
СФ |
То же |
то же и аэрозоли (пыль, дым, туман) |
Защиту от аэрозолей(пыль, дым, туман) обеспечивает фильтрующий элемент –Ф, окрашенный в белый цвет, с гарантией по сроку хранения -5лет.
