Пример 1. Dhcp-сервер без маршрутизации (до использования суперобласти)

(слайд №12)

Небольшая локальная сеть с одним DHCP-сервером поддерживает отдельную физическую подсеть (подсеть A). DHCP-сервер в этой конфигурации ограничен предоставлением аренды адресов клиентам в той же физической подсети.

На следующем рисунке показана эта сеть в исходном состоянии. Суперобласти еще не добавлены, и для обслуживания всех DHCP-клиентов в подсети A используется одна область «Область 1».

Пример 2. Суперобласть для dhcp-сервера без маршрутизации с поддержкой локальных мультисетей

Чтобы включить мультисети, реализованные для клиентских компьютеров в подсети A (то есть в том же сегменте сети, где расположен DHCP-сервер), можно настроить суперобласть, включающую в себя исходную область («Область 1») и дополнительные области для логических мультисетей, поддержку которых необходимо добавить («Область 2» и «Область 3»).

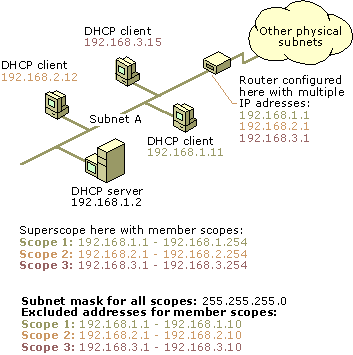

На рисунке показана конфигурация области и суперобласти для поддержки мультисетей в той же физической сети (подсеть A), что и DHCP-сервер.

Пример 3. Суперобласть для маршрутизируемого dhcp-сервера с агентом ретрансляции, поддерживающим удаленные мультисети

Чтобы включить мультисети, реализованные для клиентских компьютеров в подсети B (удаленном сегменте сети, отделенном от DHCP-сервера подсети A маршрутизатором), можно настроить суперобласть, включающую в себя дополнительные области для логических мультисетей, поддержку которых необходимо добавить («Область 2» и «Область 3»).

Обратите внимание: поскольку мультисети находятся в удаленной сети (подсеть B), исходная область («Область 1») может не быть частью добавляемой суперобласти.

На рисунке показана конфигурация области и суперобласти для поддержки мультисетей в физической сети (подсеть B), удаленной от DHCP-сервера.

Понятие опций

(слайд №13)

На уровне областей действия происходит управление процессом выдачи IP-адресов. Для решения задачи однообразного конфигурирования клиентов DHCP-сервер использует механизм опций (options). Опции позволяют предоставить DHCP-клиентам различную информацию о настройках компонентов стека протоколов TCP/IP. Каждая опция идентифицируется посредством уникального 8-разрядного кода, определяющего назначение опции. В спецификации DHCP определено несколько десятков разнообразных опций, в дополнение к которым корпорация Microsoft предложила несколько собственных.

Опции могут быть определены на уровне всего сервера, отдельной области действия, класса и отдельного клиента. В последнем случае требуется, чтобы на DHCP-сервере для клиента был зарезервирован некоторый адрес. Опции, определенные на уровне сервера, позволяют однообразно конфигурировать всех клиентов, обслуживаемых сервером. Опции, определенные на уровне отдельной области действия, будут использованы для настройки клиентов из одной подсети. Администраторы часто используют такую возможность для того, чтобы снабдить клиентов одной подсети информацией о существующих маршрутизаторах.

Отдельно стоит сказать о возможности объединения DHCP-клиентов в специальные классы. Класс рассматривается в данном случае, как некая логическая группа компьютеров, объединенных по некоторому признаку. Например, в один класс можно объединить компьютеры, имеющие доступ к Интернету. Сетевые компоненты этих компьютеров могут требовать расширенной настройки. Чтобы отнести хост к некоторому классу, администратор должен использовать утилиту командной строки Ipconfig с ключом/setclassid.

Уровни опций (уровни применения параметров):

• уровень сервера, Определены на уровне всего сервера (низкий приоритет)

• уровень области действия, Отдельной области действия

• уровень класса (IPconfig /setclassid)

• уровень клиента (для зарезервированных адресов)

Все четыре уровня различаются по приоритетам. Это дает возможность реализовать переопределение опций, что, в свою очередь, позволяет повысить гибкость и удобство конфигурирования клиентов. Для настройки клиентов будут использоваться опции, имеющие наиболее высокий приоритет. Самый низкий приоритет имеют опции, определенные на уровне сервера. Опции, определенные на уровне клиента, обладают наибольшим приоритетом.
