Файловые системы, основанные на расширениях
Многие современные файловые системы, - например, Veritas File System, или Vx-FS – основная файловая система в ОС HP-UX фирмы Hewlett-Packard, - используют модифицированное смежное размещение файлов. Дисковые блоки в такой системе размещаются в расширениях (extents). Расширение – это смежный блок на диске. Файл состоит из одного или нескольких расширений. Таким образом, если длина файла не увеличивается, он хранится в виде одной смежной области внешней памяти, что обеспечивает максимальную эффективность доступа. В случае увеличения длины файл представляется списком из основной части и расширений.
Ссылочное размещение файла
(слайд №7)
Рис. 20.3. Ссылочное размещение файлов.
При ссылочном размещении каждый файл представляется в виде связанного списка дисковых блоков, которые могут быть разбросаны по диску. Преимущества данного метода:
Простота – необходимо хранить только начальный адрес;
Отсутствие потерь дискового пространства; система хранит списки свободной памяти.
Недостаток - отсутствие произвольного доступа: для доступа к данным файла в общем случае необходимо выполнить просмотр части списка блоков файла.
При ссылочном размещении адрес по файлу представляется в виде (Q, R), где Q – номер блока, к которому выполняется доступ, в связанном списке блоков, представляющем файл; R - смещение в блоке.
Ссылочное размещение файлов изображено на рис. 20.3.
(слайд №8)

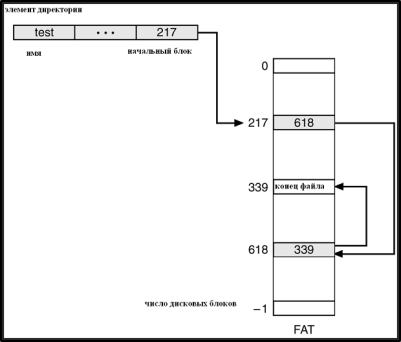

Рис. 20.4.Файловая система File Allocation Table (FAT).
К файловым системам, использующим ссылочное размещение, относится файловая система File-allocation table (FAT), используемая в MS-DOS и OS/2 и до сих пор используемая в Windows (рис. 20.4).
В системе FAT элемент директории содержит имя файла и адрес его начального блока (кластера) на диске. Каждый блок ссылается на следующий, кроме последнего. Система FAT разработана создателем корпорации Microsoft Биллом Гейтсом в 1976 г. Теперь читателю должно быть понятно, почему операция удаления файла в Windows не "фатальна": она означает лишь удаление элемента директории со ссылкой на начальный кластер файла. Несмотря на это, список кластеров, представляющий файл, можно обнаружить и восстановить ссылку из директории на его начало, хотя и под другим именем. В MS DOS данную функцию выполняла системная утилита unerase (отменить удаление).
Индексируемое размещение
(слайд №9)

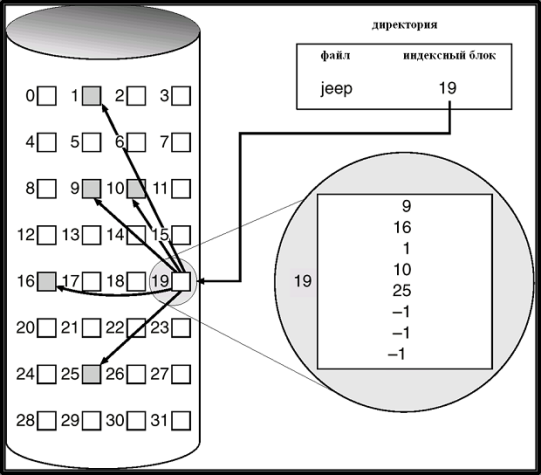

Рис. 20.5. Индексируемое размещение файлов.
При индексируемом размещении, в отличие от предыдущих, все указатели на блоки файла собраны вместе в индексный блок (i-node, superblock). Используется индексная таблица, ссылающаяся на блоки данных файла. Подобная система используется в системах UNIX, Linux, Solaris.
Пример индексируемого размещения приведен на рис. 20.5.
Как видно из схемы, при индексируемом размещении блоки файла могут быть расположены как угодно разрозненно, но индексный блок содержит все ссылки на них. Ссылка на блок данных может быть выбрана непосредственно из индексного блока, без какого-либо поиска.
Определенная опасность такого размещения в том, что на индексный блок ложится критическая нагрузка: если его целостность будет нарушена, файл восстановлению не подлежит. Именно поэтому в UNIX команда rm, удаляющая файл, "фатальна" для него.
Таким образом, при индексируемом размещении файлов необходима индексная таблица. Преимущество такого метода размещения - возможность произвольного доступа; отсутствие внешней фрагментации. Накладными расходами является индексный блок.
При отображении логического адреса в физический, если ограничить максимальный размер файла 256 K словами, а размер блока - 512 слов, то для индексной таблицы требуется только один блок. Логический адрес будет иметь вид (Q, R), где Q - смещение в индексной таблице, R - смещение в блоке.
В системе UNIX используется комбинированная схема индексного размещения файлов: возможна одноуровневая адресация данных через индексные блоки, двухуровневая (индексные блоки адресуют другие индексные блоки, а те, в свою очередь, - блоки данных), трехуровневая и т.д. Данная схема иллюстрируется на рис. 20.6.
(слайд №10)
Рис. 20.6. Комбинированная индексная схема размещения файлов в UNIX.
(слайд №11)

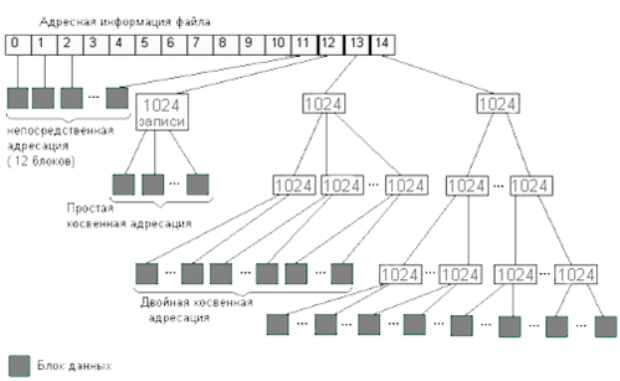

Рис. 26.3. Адресация файлов в системе Ext2fs.
