54. Нивелирные шашечные рейки. Пяточная разница рейки. Цена деления рейки, точность отсчитывания по рейки.

Нивелирные рейки выпускаются трёх типов:РН-05-для нивелирования I и II классов, РН-3 для III и IV классов и РН-10-для технического нивелирования. Рейки РН-3 –цельные длинл1 3 м.;РН-10-складные 3-х или 4-х метровые.На одной стороне рейки нанесены черные шашечные сантиметровые деления(сторона называется основной), на другой стороне красные-дополнительная. Ноль деления чёрной стороны совмещён с опорной плоскостью(пяткой рейки)-жёстко скрепленной с рейкой.На красной стороне с плоскостью пятки совпадает отчёт 4685 мм или 4785 мм. Разность нулей пятки рейки-разность отчётов по красной стороне и чёрной сторонам рейки+

55. Передача отметок в котлованы и на монтажные горизонты.

Для передачи отметок на дно котлована с крутыми откосами или на монтажный горизонт используют методы геометрического или тригонометри­ческого нивелирования. При этом должны быть известны отметки ближайших реперов Н_рп и проектные отметки на дне котлована Н_к или монтажном го­ризонте Н_м (рис. 67). Непосредственно из рисунка видно, что "проектные рейки" на монтаж­ном горизонте b_м и на дне котлована b_к будут:

b_м = Н_рп + а + сd - H_м, b_к = Н_рп + а' + c'd' - H_к,

где а и а' - отсчеты по черным сторонам реек, установленных на ре­пере,

сd и c'd' - длины отрезков определяемые по отсчетам на рулетках, подвешенных на кронштейнах соответственно на монтажном горизонте и на верхней бровке откоса котлована и натянутых вертикально с помощью грузов.

Погрешность передачи отметки методом геометрического нивелиро­вания с использованием рулетки и реек составляет около 4 мм, если при­нять погрешность одного отсчета по рейке и рулетке равной 2 мм (2 ^. 4).

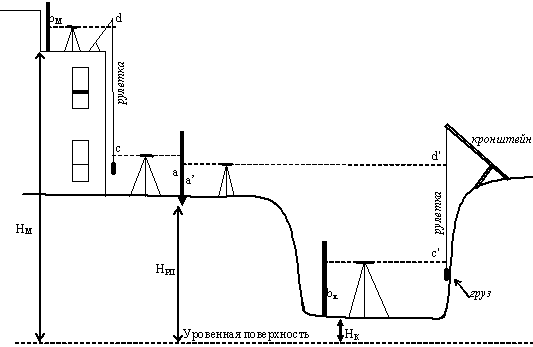

Рис. 67 Схема передачи отметок методом геометрического нивелирования

Метод тригометрического нивелирования, выполняемый с помощью технического теодолита, на порядок менее точен по сравнению с геометрическим и сводится к вычислению и построению вертикального угла n и закреплению соответствующей этому углу точки С с заданной проектной отметкой Н_пр (рис. 68)

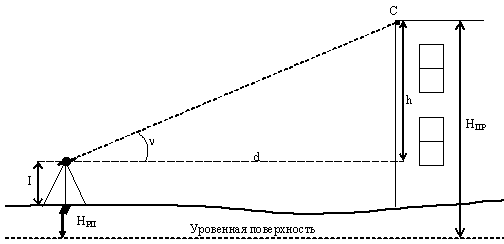

Рис. 68. Схема передачи проектной отметки на монтажный горизонт

методом тригонометрического нивелирования

Угол наклона визирной оси теодолита определяется в этом случае по известной формуле:

 = arctg(h/d),

где h = Н_пр - Н_рп - I,

d - горизонтальное проложение между прибором и точкой С,

I - высота прибора.

При невозможности непосредственного измерения величины d, это расстояние может быть определено как неприступное по теореме синусов.

56. Генеральный план. Виды генеральных планов и их назначение.

Генеральным планом (генпланом) называют крупномасштабный топографический план, на котором нанесен весь комплекс наземных, подземных и воздушных сооружений. В зависимости от того, являются ли изображенные сооружения, проектируемыми или уже построенным, на местности различают проектный генплан или исполнительный. На проектный генплан наносятся все построенные сооружения: промышленные, транспортные, городские и г д. с указанием координат главных осевых точек и отметок основных горизонтов. Отдельным видом проектного генплана является строительный генеральный план (стройгенппан), на котором даётся проект размещения временных и подсобных сооружений, необходимых для строительства постоянных сооружений. Проектный генплан является основный документом для выноса проектов сооружений в натуру. Окончательный - исполнительный генплан составляется после завершения строительства. На нем наносятся все построенные здания и сооружения, подлежащие сдаче в эксплуатацию . Он является основным документом построенного сооружения План составляется на основании исполнительных съемок, выполняемых по мере возведения объектов
