42. Точки нулевых работ , их расстояние до ближайших пикетов. Вычисление отметок точек нулевых работ.

Для точек нулевых работ определяют расстояние до ближайших пикетов, а ее положение на профиле отмечается пунктирной ординатой

Х = h_н ^. d /(I h_н I + I h_в I),

Y = h_в ^. d /(I h_н I + I h_в I).

Контроль: X + Y = d.

Пример:

Х = 0.60 ^. 60/(0.60+0.40) = 36.0 м, Y = 0.40 ^. 60/(0.60+0.40) = 24.0 м.

В местах изменения уклона продольного профиля наклонные прямые сопрягаются вертикальными кривыми (ВК) большого радиуса. Расчет основных элементов ВК выполняют по следующим приближенным формулам:

Т = R^. i/2 = K/2, K = R^. i, Б = Т²/2R,

где i = i₁ + i₂ - сумма встречных уклонов, взятых по модулю.

Вычисление значений записывают над продольным профилем.

Линии тангенсов ВК принимают за оси абсцисс, а вертикальные ординаты точек ВК вычисляют по формуле

y = x²/2R.

Пример: i₁=- 0,004, i₂=+0,033, R=10 000 м

Решение: Т=10 000 ^. 0,037/2= 185 м; К=370 м; Б=185²/20 000=1,71 м

Cоставление поперечного профиля

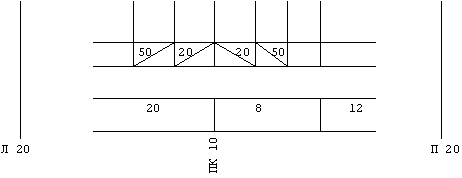

Профили поперечников вычерчиваются в одном масштабе, соответствующем масштабу для вертикальных расстояний продольного профиля. Для учебных целей масштаб поперечного профиля примем 1:200 (рис. 49.3).

Рис.49.3.Поперечный профиль на ПК10

43. Вертикальный круг теодолита. Место нуля. Измерение вертикального угла наклона.

Измерение вертикальных углов производится при помощи вертикального круга теодолита. Лимб вертикального круга жестко связан со зрительной трубой и вращается вместе с ней. Алидада его расположена на оси вращения трубы, но не скреплена с ней и при вращении трубы остается неподвижной. Лимб вертикального круга у теодолита ТЗО. 2Т30 оцифрован соответственно от 0^адо 360⁰ и от 0°до ±90 измерение вертикального утла выполняют при двух положениях вертикального круга, при этом выполняют следующие действия: тщательно горизонтируют теодолит; при КЛ наводят горизонтальную нить средней частью на верхний срез визирной цели; контролируют положение пузырька уровня и в случае его отклонения от середины приводят на середину вращением подъёмного винта, расположенного в направлении визирования; снимают отсчет по вертикальному кругу; аналогичные действия выполняют при КП; вычисляют положение места нуля (МО)- отсчёта по вертикальному кругу, при которой зрительная труба горизонтальна МО =0.5 (КЛ +КП ±180°). МО =0.5 (КЛ +КГТ) соответственно для теодолитов T30, 2T30; вычисляют углы наклона v по формулам v = 0.5 (КЛ - КП ±180°). V= 0.5 (КЛ - КП)

44. Тригонометрическое нивелирование. Основные формулы.

Тригонометрическое нивелирование – метод определения превышений между точками путём измерения расстояния между ними и угла наклона с одной точки на другую.Для определения Превышения между точками и расстояния между ними определяют теодолитом.

45. Тахеометрическая съемка, ее сущность. Состав и порядок производства работ на станции.

Тахеометрической съёмкой местности называют один из видов съёмки, по результатам которой составляют план участка местности с изображением ситуации и рельефа.

Сущность тахеометрической съёмки местности состоит в определении пространственного положения точки местности одним наведением зрительной трубы теодолита на рейку, установленную в этой точке.

Тахеометрической съёмкой местности называют один из видов съемки, по результатам которой составляют план участка местности с изображением ситуации и рельефа. Сущность тахеометрической съемки местности состоит в определении пространственного положения точки местности одним наведением зрительной трубы теодолита на рейку, установленную в этой точке. Так положение точек местности, например, К и М ( рисунок 3 ) на плоскости (плане) Р. проходящей через ось вращения зрительной трубы. определяется измерением:

-полярных ( горизонтальных ) утлое. отсчитываемых от стороны съемочного обоснования 1-11;

-горизонтальных расстояний d1, d2 между точками К и М и вертикальной осью прибора

- углов наклона ?1, ?2 над плоскостью Р.

Для производства тахеометрической съёмки используют теодолиты - тахеометры, т.е. теодолиты, имеющие вертикальный круг, устройство для измерения расстояний и буссоль для ориентирования лимба. К ним относится большинство технических теодолитов, например, ТЗО. 2Т30, 2Т30Л и Др.

Порядок работы на станции при тахеометрической съемке

1 Устанавливают теодолит на точке съемочного обоснования, центрируют, приводят в рабочее положение и измеряют высоту инструмента с помощью нивелирной рейки с округлением до 1 см.

2. Ориентируют лимб теодолита, для чего нуль алидады совмещают с нулем лимба , закрепляют алидаду и, вращением лимба вместе с алидадой, наводят трубу на какую-либо точку съемочного обоснования. Закрепив лимб и открепив алидаду, наводят трубу на рейку, устанавливаемую на реечные точки при съемке ситуации и пикетные точки при съемке рельефа. После наведения прибора на рейку берут отсчеты по дальномерным нитям, горизонтальному и вертикальному кругам. Отсчеты проводятся при одном положении вертикального круга (обычно КЛ). Результаты полевых измерений заносят в журнал " Тахеометрической съемки» (табл. 23.1).

3. По окончании съемки ситуации и рельефа снова наводят трубу на точку, по которой ориентирован лимб, и берут контрольный отсчет, который с первоначальным отсчётом не должен расходиться более 2*.

На станции перед началом измерений составляют схематический чертёж (рис. 23.1 б) на котором зарисовывают элементы ситуации и показывают точки. В процессе измерения полярных углов и расстояний на кроки проставляются номера пикетов. При съёмке рельефа особое внимание уделяется выбору местоположения пикетных точек. На холме пикетные точки располагают на вершине и вдоль подошвы; в котловине - на дне и по бровкам; на хребте и лощине -по линиям водораздела и водослива. Кроме этого пикетные точки должны ограничивать (разделять на участки) скаты с равномерными уклонами. На кроки обязательно показывают стрелками направления равномерного ската рельефа.

Затем на пункте съёмочного обоснования (станции ) устанавливают теодолит, приводят его в рабочее положение, измеряют высоту прибора i над точкой съёмочного обоснования и записывают его в журнал тахеометрической съёмки ( таблица 2 ). Выполняют измерения при КЛ и КП на выбранную удаленную точку, определяют место нуля (МО) вертикального круга теодолита и записывают его в журнал. При КЛ совмещают нулевой отсчёт лимба с направлением на соседний пункт съёмочного обоснования, принятый за начальный В этом случае отсчёты по ГК теодолита соответствуют значениям горизонтальных углов при наведении зрительной трубы на характерные точки местности. На характерной точке местности, называемой реечной точкой, например, на точке 7 устанавливают рейку, наводят на неё вертикальную нить зрительной трубы и определяют дальномерный отсчёт п. производя отсчёты по дальномерным нитям на рейку п = ВН( НН) - НН { ВН ), где ВН. НН - отсчёты соответственно по верхней и нижней дальномерным нитям. При этом зрительная труба должна быть установлена горизонтально. От с-'' л записывают в журнал тахеометрической съёмки.

46. Обработка журнала тахеометрической съёмки. Построение топографического плана.

После нанесения на план точек съемочного обоснования выполняют нанесение пикетных (реечных) точек Пикетные точки на план наносят по значениям полярных углов и расстояний. При этом следует помнить, что на каждой станции для набора пикетов лимб теодолита был ориентирован по направлению на смежную точку съемочного обоснования Так. для станции 2 лимб был ориентирован по направлению 2-3 При построении пикетов прикладывают транспортир к соответствующей вершине теодолитного хода и откладывают горизонтальные углы от направления, по которому был ориентирован лимб по ходу часовой стрелки. По полученным таким образом направлениям откладывают с помощью циркуля-измерителя и масштабной линейки горизонтальные приложения. Построение заметно облетается при использовании кругового транспортира или тахеографа.

После нанесения реечных точек и построения ситуации переходят к отображению рельефа, для чего по линиям равномерного ската проводят интерполяцию - опреде­ление промежуточных значений . Интерполяцию производят только по линиям с равномерным скатом, отмеченным на кроки стрелками. Если интерполяцию провести между точками А и С, то вместо действительного положения точки В будет получена точка В' и соответственно вместо отметки Hв -отметка Нв'. Различают интерполяцию: а) аналитическая

б) линейная (графическая). При аналитической интерполяции по известным высотам точек А к В и расстоянию d между этими точками находят значения расстояний d1 иd2 on точки а до точек М и n с отметками Нм Нn равными отметкам горизонталей.

На плане откладывают отрезки d1 иd2 и получают точки М, N у которых подписывают их отметки.
