33. Определение отметок точек через горизонт инструмента.
По известной отметке На точки А можно вычислить отметку второй точки Нв через горизонт инструмента.
ГИ – высота горизонтального визирного луча над уровенной поверхностью. ГИ равен отметке точки плюс отчёт по чёрной стороне реки, установленной на этой точке.
Где а и b – отчёты по рейке, установленной соответственно в точках А и В.
34.Устройство и поверки нивелира типа н-3 и н-3к.
Верхняя вращающаяся часть нивелира несёт на себе корпус зрительной трубы. Корпус имеет прилив, в котором расположены цилиндрический уровень и призменное устройство, передающее изображение концов пузырька уровня в поле зрения трубы. Уровень с призменной системой закрыт коробкой. Нижняя часть нивелира состоит из подставки с тремя подъёмными винтами и пружинящей пластины. В верхней части находятся: объектив, корпус трубы, окуляр, визир, ручка для фокусирования, наводящий и закрепительный винты, коробка цилиндрического уровня, круглый уровень, исправительный винт круглого уровня, элевационный винт, подставка, подъёмный винт, пружинящая пластинка со втулкой.
Поверки:
*ось круглого уровня должна быть параллельна оси вращения нивелира
*поверка сетки нитей: сетка должна быть установлена правильно т. е. вертикальная нить параллельна оси вращения, а горизонтальная – перпендикулярна.
35. Поверки главного условия нивелира.
Главное условие – визирная ось зрительной трубы и ось уровня должны быть параллельны. Поверка:
на местности примерно на расстоянии 75 м. друг от друга забивают два колышка А и В, на которые устанавливают нивелирные рейки. Нивелир сначала устанавливаю вблизи одной рейки и берут отсчёт по ближней рейке и дальней. Затем вблизи другой.
Если х>±4 мм. то нужно выполнить юстировку. Для этого подсчитывают правильный отсчёт: Д=Д2-х, который устанавливают наклоняя трубу элевационным винтом. Пузырёк уровня при этом сойдёт с нуль-пункта. Исправительными винтами уровня снова приводят его в нуль-пункт.
36. Выбор и закрепление трассы на местности. Пикетажная книжка.
Практически любому строительству предшествуют изыскания – комплекс экономических, геодезических, геологических, гидрогеологических и других исследований участка предполагаемого строительства с целью получения данных, необходимых для решения задач проектирования, строительства и эксплуатации различных объектов. В результате инженерно-геодезических изысканий составляют топопланы и профили, создают на местности основу для выноса и разбивки проекта в натуре.
При геодезических изысканиях линейных сооружении (дорог, каналов, линий электропередач и т.д.) выполняют трассирование. Под трассой понимают ось линейного сооружения, обозначенная на плане плане, карте или закрепленная на местности. Трассирование бывает камеральным - проектирование трассы выполняется на планах или картах и полевым - положение трассы уточняется и закрепляется на местности.
При полевом трассировании на местности определяют и закрепляют специальными знаками главные точки трассы: начала и конца, вершин углов поворота. Затем по трассе прокладывают теодолитный или полигонометрический ход, разбивают пикетаж с обозначением плюсовых точек и по-
перечников. Пикеты закрепляют через сто метров (для дорог) кольями, забиваемыми вровень с землей. Рядом устанавливают сторожек, на котором подписывают номер пикета (рис.44а).

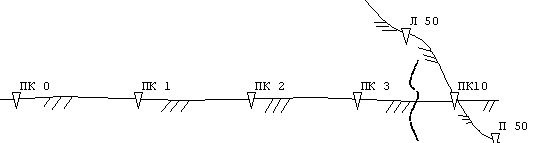

Рис.44а. Разбивка пикетажа и поперечника
Вместе с разбивкой пикетажа заполняют пикетажный журнал блакнотного типа (рис.44б), в котором показывают схематично ось трассы и элементы ситуации (абрис). При этом съемка ситуации влево и вправо от оси трассы на расстоянии 20 м выполняется способами перпендикуляров и линейных засечек, - от 20 до 50 м - выполняют глазомерную съемку.
Технология выполнения разбивочных работ на трассе следующая.
Закрепляют на местности пикет 0, устанавливают теодолит, определяют дирекционный угол (магнитный азимут) начального направления. С помощью ленты разбивают пикетаж по предварительно проведенному направлению. Для характеристики рельефа местности в поперечном направлении разбивают профили влево и вправо на 50 м от оси трассы. Вместе с разбивкой пикетажа ведут пикетажный журнал. Влево и вправо на расстоянии 20 м способами перпендикуляров и линейных засечек выполняют съемку ситуаций, от 20-50 м - глазомерная съемка.

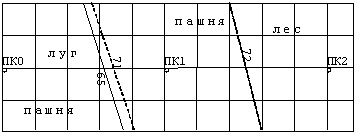

Рис.44 б. Фрагмент заполнения пикетажной книжки
