34. Определение несущей способности сваи
(Fd1) целесообразно выполнять в следующей последовательности:
Построение расчетной схемы (см. рис. 4.5), определение расчетной длины сваи. Если мощность какого-либо слоя h,> 2 м, производят деление этих слоев на участки hi< 2 м.
Вычисление глубины погружения нижнего конца сваи Zr и глубины залегания середины отдельных слоев Z1, Z2-..Zn. Все вычисления производят начиная с головы сваи и до ее острия, т. е. сверху вниз.
Определение с помощью таблиц 1 и 2 СНиП 2.02.03-85* значение R и fi в зависимости от глубины залегания середины отдельных слоев Zi и глубины погружения нижнего конца сваи Zr (при пользовании табл. 1 и 2 необходимо внимательно изучить примечания к таблицам).
Несущую способность свай специальной формы (пирамидальные, с уширением и т. п.) смотри п. 4.4-4.13 СНиП 2.02.03-85*.
35. Явления в грунтах при забивке свай.

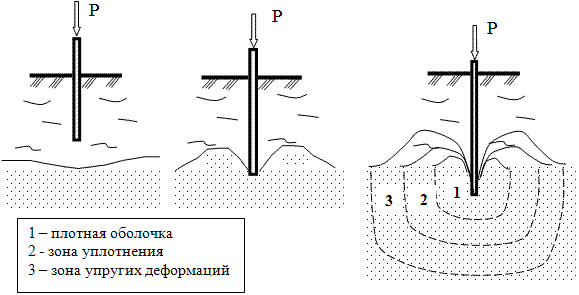

В результате погружения свай происходит вытеснение некоторого объема грунта, вызывающего его последующее уплотнение, что приводит к незначительному поднятию дна котлована в пределах свайного поля. Это явление наблюдается в рыхлых песках и песках средней плотности, а также в пылевато-глинистых грунтах, слабо насыщенных водой. При устройстве свайных фундаментов из забивных или набивных свай в грунтах оснований наблюдается ряд специфических явлений, которые необходимо учитывать при проектировании и строительстве. Поднятие дна котлована приводит к вертикальному перемещению ранее забитых свай, что требует их дальнейшей последующей добивки до проектного положения при устройстве фундаментов. В насыщенных водой глинах и суглинках уплотнение происходит в основном в результате отжатия поровой воды, как правило, достаточно медленно. Поэтому в процессе погружения сваи уплотнение грунта вокруг нее незначительно и происходит в основном вследствие отжатия воды из пор вверх вдоль ствола сваи. Основная зона деформаций грунта в рассматриваемом случае находится на некотором расстоянии от оси сваи и характеризуется смещением частиц в стороны и вверх в результате частичного выпора, вызывающего поднятие дна котлована. Частичный выпор пылевато-глинистых грунтов приводит к их перемятию, что нарушает природную структуру, тем самым снижая несущую способность. Динамические воздействия, передаваемые пылевато-глинистыми грунтами при погружении свай забивкой или вибрированием, также приводят к снижению несущей способности.
При разработке проекта свайных фундаментов необходимо учитывать возможность подъема (выпора) поверхности грунта при забивке свай, который, как правило, может происходить в случаях, когда:
а) площадка строительства сложена глинистыми грунтами мягкопластичной и текучепластичной консистенций или водонасыщенными пылеватыми и мелкими песками; б) погружение свай производится со дна котлована; в) конструкция свайного фундамента принята в виде свайного поля или свайных кустов при расстоянии между их крайними сваями менее 9 м.
Среднее значение подъема поверхности грунта h , м, следует определять по формуле: h = kVp /Ae
где k - коэффициент, принимаемый равным 0 ,6 при степени влажности грунта более 0 ,9; Vp - объем всех свай, погружаемых в грунт, м3 ; Ae - площадь погружения свай или площадь дна котлована, м2
