1. Факторы, определяющие качество и надежность оснований и фундаментов сооружений
Основания и фундаменты должны быть запроектированы таким образом, чтобы они обладали достаточной надежностью при возведении и эксплуатации с учетом изменчивости нагрузок и воздействий.
Надежность (Н) — способность сохранить заданные эксплуатационные качества в течение определенного срока службы (безотказность, долговечность).

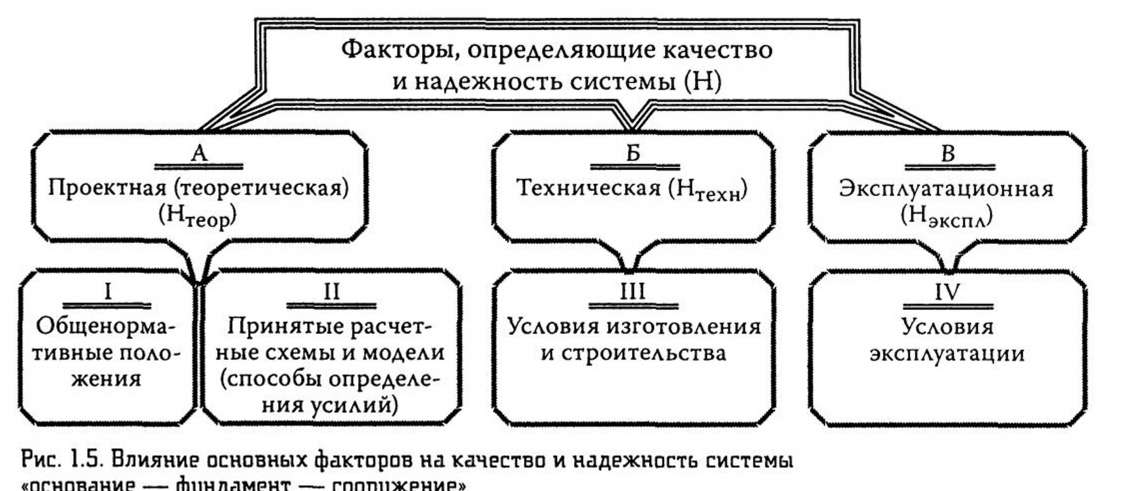

Мерой надежности системы (О+Ф+С) является вероятность безопасной работы за заданный срок службы (50...100 и более лет). Без хорошего качества не может быть и речи о надежности. При проектировании оснований и фундаментов методами теории надежности (Н) обеспечивается (в России начиная с 1962 г.) расчетом по методу предельных состояний (Н — расчетная (проектная надежность)), в котором учитываются неблагоприятные возможные (во времени) физико-механические характеристики (геотехнические) грунтов основания, возможные нагрузки и воздействия, а также условия эксплуатации и особенности работы оснований с учетом степени ответственности (народохозяйственной значимости) (рис. 1.4, 1.5):
Следовательно, пригодность сооружения к нормальной эксплуатации есть основное требование для обеспечения его надежности (безотказности), являющейся в свою очередь важнейшим показателем качества.
Качество системы, связанной с основаниями фундаментами Н (СНиП 2.02.01-83х, ГОСТ 27751-88), зависит от многих, в том числе и региональных, факторов, которые можно представить в виде зависимости:
где Нтеор — теоретическое (проектное) качество оснований и фундаментов — отражает правила расчета по предельным состояниям, представленные в нормативных документах (СНиП 2.02.01-83х, ГОСТ 27751-88 (с изменением № 1) и др.).
Нтехн — технологическое качество — учитывает технологию устройства основания и фундаментов;
Нэкспл — эксплуатационное качество — отражает изменения геотехнических свойств грунтов в основании фундаментов сооружений во времени.
В соответствии с терминологией теории надежности выделяют два класса (Rj и R2) и четыре группы причин отказов (изыскания, проектирования, строительства и эксплуатации) (рис. 1.6).
Известно, что Н (убывающая функция ошибок) связана с ошибками при изыскании, проектировании, строительстве (класс Rj) и эксплуатации (класс R2) (см. рис. 1.6):
Средством повышения качества рассматриваемой системы, согласно теории надежности, должно быть недопущение критических (К) и значительных (3) дефектов (отказов) (Rl.1.i…R2.2.i) (см рис 1,6):
Конструктивно-производственных (изыскания R1,1, проектирование R1,2 строительство R1.3), класса R1
Эксплуатационных (нарушение проектного режима эксплуатации R2.1 и изменение (эволюция) ИГУ — R2.2) класса R2.
Качество и надежность основания сооружения в конечном счете определяются его способностью воспринимать нагрузки на грунты от сооружений, а также усилия, возникающие от воздействия факторов природно-климатического происхождения (см. рис. 1.4), а именно:
1) созданием достаточного резерва прочности (Z) между нагрузкой (воздействием) (F) и несущей способностью грунта основания Fu (Fu — сила предельного сопротивления основания), т. е. Z>(Fu-F)>0. В состоянии безотказной работы эта величина положительна, т. е. Z>0;
исключением ошибок специалиста;
ограничением размера ущерба.
Направления 1 и 2 являются определяющими при решении инженерных задач.
Стремление экономно проектировать и строить принуждает инженера-строителя снижать резерв прочности (Z) насколько возможно, т. е. идти на определенный инженерный риск. Чтобы уменьшить этот риск, необходимо всесторонне анализировать возможные отклонения — систематические и случайные (стохастические, вероятностные) системы «О+Ф+С» согласно действующим нормам проектирования оснований и фундаментов (СНиП 2.02.01-83х) по предельным состояниям (IГПС и IIГПС). Изменчивость нагрузок и природно-климатических воздействий характеризуется частными коэффициентами надежности у, (изменчивость базовых переменных X;). Они могут быть множителями Xni=YixXi, делителями Xni=Xi/yi или добавляться к нормативным элементам переменных (рис. 1.26). За счет этих операций из нормативных значений Xni образуются расчетные (проектные) Xi, с помощью которых и проверяется надежность по уравнению предельного состояния (см. раздел 1.6).
Ошибки специалиста (см. рис. 1.4, 1.6) не учитываются в СНиП введением специального резерва прочности при проведении расчета.
Сегодня нет нормативных документов по основаниям и фундаментам, которые содержат частный коэффициент надежности по учету недостатков качества за счет ошибок специалиста.
Учитывая это положение, в данном пособии возможные геотехнические ошибки специалиста и их предупреждение (при проектировании, устройстве, эксплуатации) рассматриваются более подробно в разделах «Типичные ошибки» и приложении 3.
