Билет №7

1. Термодинамические основы теплофикации. Схемы теплофикационных ПТУ. Показатели их экономичности

2. Цикл ДВС со сгоранием при . Термический КПД. Его зависимость от параметров цикла. ( Смотреть билет 29)

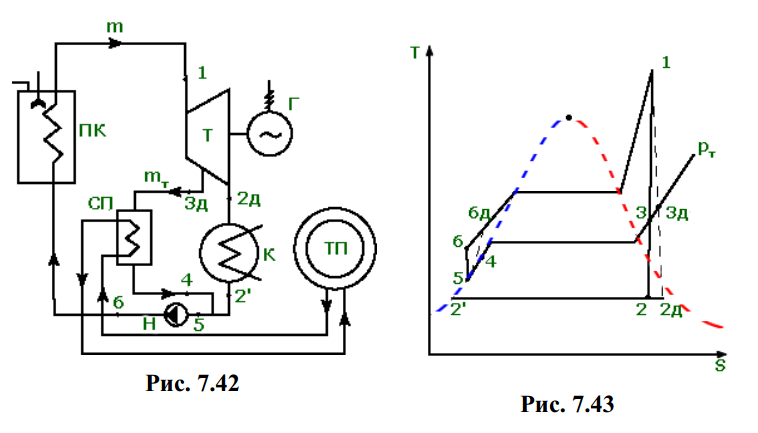

Основные теплофикации

Турбину для отопления зданий и осуществления ряда производственных процессов называют теплофикационной тубиной с противодавлением.

Давление конденсатора повышают до , что позволяет нагреть циркулирующую в тепловой сети воду до .

Совместная выработка электроэнергии и теплоты для отопления или производственных нужд называется теплофикацией, а электростанция, работающая по этому приципы – теплоэлектроцентралью.

ПТУ с противодавлением

Коэффициент использования теплоты

Коэффициент использования топлива

Удельная вырботка электроэнергии на тепловом потреблении

Где

Цикл ПТУ теплоэлектроцентраль (ТЭЦ). Конденсационная электростанция (КЭС)

Часовой расход топлива

По (26.3)

РИСУНКИ

При введении промежуточной перегреватели

КПД ТЭЦ по выработке электроэнергии

Где

Эксергетический КПД ТЭЦ

ТЭЦ

КЭС+РК

Доказательство экономичности ПТУ

Хорошо

• Высокая экономичность

• Возможно получить объективности очень большой мощность

• Возможно использовать любого топливо

Плохо

• Большой расход охлаждения воды

• Большые размеры

• Большое время пуска

• Основный: машин ТЭС

Задача: Определить холодильный коэффициент паро-компрессорной холодильной машины, если на входе в компрессор фреон-12 имеет температуру , а сжатие производится до давления .

Билет №8

1. Поршневой охлаждаемый компрессор. Расчёт мощности привода и отводимой теплоты.

2. Эффект Джоуля-Томсона в адиабатном дроосселировании. Кривая инверсии в различных термодинамических диаграммах. (Смотреть билет 5)

Поршневой одноступенчатый компрессор

Без вредного объёма

РИСУНКИ

Доспущения отсутствует вредный объём

Идеальный газ

Отсутствует трение

Процессы

заполнение цилиндра

сжатие газа

выталькивание газа

РИСУНКИ

При

Адиабатный компрессор

Изотермический компрессор

РИСУНКИ

Минимальная работа: изотермического процесса 2т

Максимальная работа: адиабатного процесса 2а

По первому закону РИСУНКИ

Исползуя (4.30)

При

Компрессора с вредным объёмом

РИСУНКИ

Индекс “в”: вредный

З адача: Определить термический КПД цикла ПТУ с одним регенеративным смешивающим подогревателем. Начальные параметры пара: , давление в конденсаторе . Регенеративный отбор производится при давлении .

Билет №9

1. Действительный цикл ГТУ. Внутренний КПД.

2. Цикл и схема ПТУ с регенерацией. Термический КПД. Зависимость его от количества регенеративных подогревателей и температуры питательной воды.

Цикл предельной регенерации

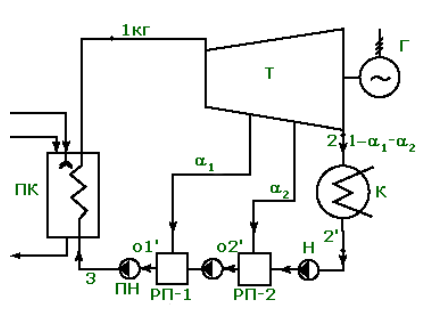

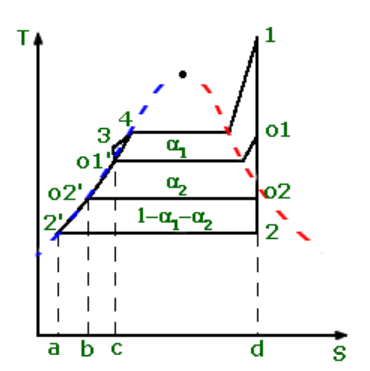

Схема и цикл ПТУ с двумя регенеративными смешивающими подогревателями

– доля отбираемого пара для подогревателя (коэффициенты смещивающие)

РП – регенеративный подогреватель

РИСУНОК

Техническая работа

Обобщая,

Недовыработка

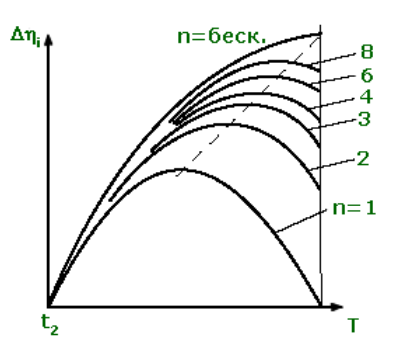

Влияние температуры питательой воды и числа подогревателей

При

При по (9.5)

При по (9.5)

При

Задача: Водяной пар на входе в суживающееся сопло имеет параметры: . Давление за соплом . Скоростной коэффициент . Определить скорость истечения и массовый расход, если площадь выходного сечения .*
