29. Эп основных механизмов буровых станков шарошечного бурения.
ЭП вращателя, условия работы:
Буравой станок работает на открытом воздухе.
Вибрация
Режим работы продолжительный, не требующий частых пусков, тьормажений и реверсов.
Нагрузка реактивная носит случайный характер, изменяется в широких пределах вплоть до стопорения.
Механизм вращателя – упругий распределенный бровой став переменной длины.
Коэффициент жёсткоти бурового става С12=var, , так как нагрузка на привод вращателя носит колебательный характер, то возможны совпадения частоты собственных колебаний.
Механизм подачи, условия работы:
Создание значительных усилий при малой скорости подачи.
Большие скорости при вспомогательных операциях(подъем бурового става, наращивание).
Необходимость регулирования усилия (скорости подачи вплоть до реверсирования).
Компрессор: Режим работы длительный с постоянным номинальным статическим моментом.
Показатели |
вращатель |
подача |
ход |
компрессор |
D |
(10-15):1 |
20:1 |
(10-15):1 |
- |
ω=f(M) |
экскаваторная |
- |
||
К=Мmax/Мн |
2,5 |
2,5 |
2,5 |
- |
Δω/ω0×100% |
5-7% |
2-5% |
10-15% |
- |
Необходимость оперативного реверсирования ЭП |
нет |
да |
да |
- |
Возможность неоперативного реверсирования |
да |
нет |
нет |
- |

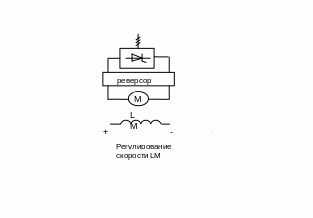

ЭП вращателя: ТП-Д (3-х фазная мостовая нереверсивная схема выпрямления)
ЭП подачи: гидравлический или электрогидравлический.
ЭП компрессора АД с к.з.
ΔРв=(40-50)% - экономия энергии если поставить регулируемый ЭП заместо нерегулируемого.
ΔРп до 20% ; ΔРк=(50-60)%.
30.Энергосбережение в электроприводе и средствами электропривода
Энергосбережение, точнее рационализация производства, распределения и использования всех видов энергии, стало в последние 10—15 лет наряду с информатизацией и компьютеризацией одним из основных, приоритетных направлений технической политики во всех развитых странах мира. Это связано, во-первых, с ограниченностью, невозобновляемостью всех основных энергоресурсов, во-вторых, с непрерывно возрастающими сложностями их добычи, в третьих, с глобальными экологическими проблемами, обозначившимися в последнее время.
Энергосбережение в любой сфере сводится, по существу, к снижению потерь энергии. Анализ структуры потерь в сфере производства, распределения и потребления электроэнергии показывает, что определяющая доля потерь (до 90 %) приходится на сферу энергопотребления, тогда как потери при передаче электроэнергии составляют лишь 9— 10 % (в США — 8 %, в Германии и Японии — 4— 5 %). Очевидно, что основные усилия по энергосбережению должны быть сконцентрированы именно в сфере потребления электроэнергии.
Из общепринятой структуры потребителей электроэнергии, где электропривод занимает 60 %, электрический транспорт — 9 %, электротермия и электротехнология — 10%, освещение и прочие потребители — 21 %, следует, что основной эффект энергосбережения может быть получен в наиболее энергоемкой сфере — сфере электропривода. Из всей электроэнергии, потребляемой электроприводом, 40 % приходится на электроприводы насосов и вентиляторов; примерно половина потребляется электроприводами мощностью до 100 кВт. Это определяет наиболее перспективное направление энергосбережения в сфере электропривода: установки мощностью до 100 кВт, главным образом насосы и вентиляторы. Последняя область особенно перспективна, поскольку здесь заключены громадные резервы экономии электроэнергии и других ресурсов.
По данным европейских экспертов цена электроэнергии, потребляемой ежегодно средним двигателем в промышленности, в 5 раз превышает цену двигателя [59.13]. Очевидно, что за время службы двигателя (10—20 лет) энергетическая составляющая в десятки раз превысит составляющую, связанную с капитальными затратами, в связи с чем забота об оптимизации именно энергетической составляющей является особенно важной.
Ежегодное потребление электроэнергии электроприводом в Западной Европе должно вырасти с 630 ТВт • ч в 1992 г. до 870 ТВт • ч в 2010 г., однако предполагается, что более 60 % ожидаемого при-роста — 150 ТВт • ч будет покрыто за счет энергосбережения, в основном при переходе к регулируемому электроприводу [59.13]. Экспертные оценки показывают, что регулируемый электропривод экономически эффективен в 25—50 % всех технологических установок, хотя используется сейчас лишь в 10% [59.13].

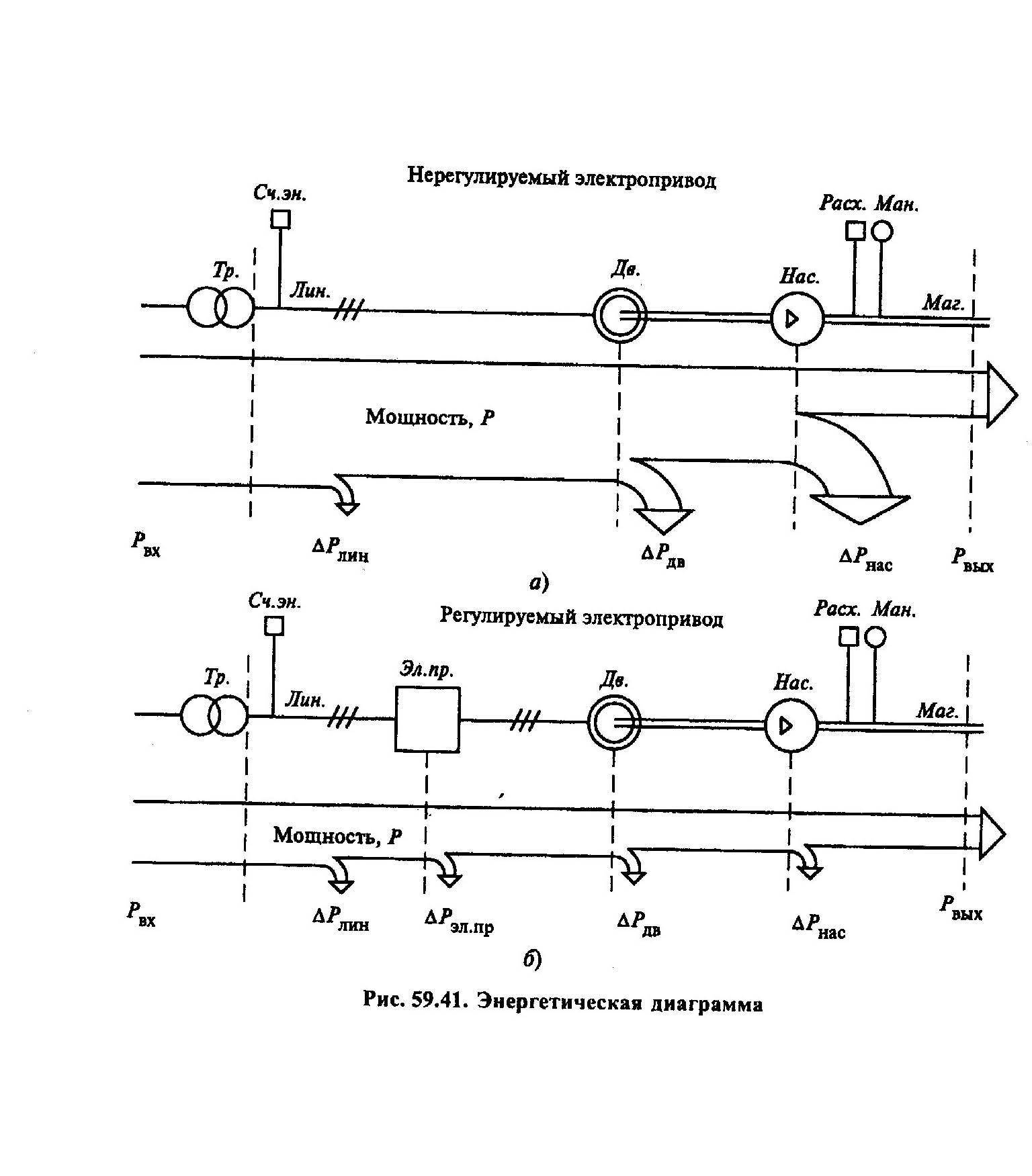

Диаграмма передачи мощности от источника (например, трансформаторной подстанции) к потребителю (например, системе водоснабжения здания) в сильно упрощенном виде, отражающем лишь главные черты энергетического процесса, представлена на рис. 59,41, а. В энергетический канал входит несколько обязательных элементов:
питающий трансформатор Тр со счетчиком отпускаемой энергии Сч.эн.;
подводящая линия Лин.;
электродвигатель Дв.;
рабочая машина (насос) Нас.;
технологический орган (гидравлическая магистраль Маг.) с измерителями потребляемой энергии — расходомером Расу, и манометром Ман.
Каждая ступень преобразования и передачи энергии независимо от способа реализации сопровождается потерями Д/1, значение которых существенно зависит от конкретного оборудования и режимов его работы.
Эффективность любого энергетического процесса определяется двумя факторами:
соответствием задаваемой у потребителя регулируемой координаты требованиям оптимального технологического процесса (в примере — насколько удачно выбрано давление на входе системы: его должно хватать для комфортного недопотребления в любой квартире, и оно не должно быть сильно избыточным во избежание лишнего потребления мощности, разрывов труб, лишних утечек воды и т.п.)!
потерями, сопровождающими процесс (в примере — в нерегулируемом электродвигателе насоса потери при малом расходе могут быть в ночные часы относительно невелики, поскольку КПД двигателя в широком диапазоне нагрузки на валу высок — 86—91 %, тогда как потери в насосе, бесполезно перемешивающем воду, очень большие).
Полную оценку фактической энергетической эффективности любой системы можно сделать только сравнением необходимой полезно использованной энергии за некоторый срок WПОЛ с энергией, потребленной от источника за это же время Wпотр; в качестве времени оценки при циклических процессах удобно брать время цикла (в примере — сутки, месяц, год), т.е.
где Д Wц — потери энергии за цикл.
Отметим, что в ряде случаев непросто оценить необходимую полезную энергию, и приходится пользоваться лишь фактической оценкой, которую удается получить по измерительным приборам на входе и выходе и которая может отличаться от необходимой (в примере — неверно выбранное давление на выходе насоса).
Оценки энергетической эффективности усложняются при неоднонаправленных потоках энергии (подъем — спуск, разгон — торможение и т.п.).
Рассмотренная энергетическая диаграмма, характерная для любого процесса преобразования и потребления энергии, указывает пути энергосбережения:
подача конечному потребителю энергии (в примере — вход водопроводной системы), необходимой в данный момент (или оптимальной) мощности Рвых;
выбор рационального с технической и экономической точек зрения способа управления координатами, образующими потребляемую технологическими машинами мощность. Так, можно управлять давлением в гидросистеме путем дросселирования или путем регулирования частоты вращения вала насоса. Энергетическое различие в этих способах радикальное: потери в насосе ∆Pнас и потребление электрической мощности могут отличаться в несколько раз;
выбор рационального с технической и экономической точек зрения типа регулируемого электропривода, позволяющего управлять скоростью в нужном диапазоне с минимизацией потерь ∆Pдв и прочих затрат.
В электроприводе насосов в рассматриваемом примере обычно используется короткозамкнутый асинхронный электродвигатель, скорость которого, как известно, целесообразно регулировать, влияя на частоту и амплитуду питающего напряжения (частотное регулирование),
Указанные три пути энергосбережения, вообще говоря, не зависят от конкретных технических реализаций энергетического канала и вида конечного технологического процесса, поскольку сводятся к снижению энергетических затрат на сам процесс и уменьшению сопровождающих процесс потерь в рабочей машине (насосе) и вращающем ее электродвигателе.
Кроме того, иногда удается реализовать энергосберегающие мероприятия, связанные с конкретной технической реализацией энергетического канала. К таким мероприятиям относится правильный выбор силового оборудования — исключение неоправданного завышения установленной мощности, уменьшающего КПД агрегата, а также ее занижения, снижающего надежность. При использовании асинхронного электропривода иногда удается снизить потери в нерегулируемом по скорости двигателе и в питающей линии, снижая при малых нагрузках на валу напряжение, приложенное к двигателю, используя приемы компенсации реактивной мощности и т.п. Э~и и подобные полезные приемы не могут, разумеется, заменить рассмотренные выше основные направления энергосбережения.
Следует подчеркнуть также, что наибольший реальный эффект может быть достигнут лишь при комплексном подходе к решению каждой задачи с учетом технических, экономических, надежностных и других критериев. Практически бесполезно экономить в одном месте, не заботясь о том, что происходит в других звеньях энергетического канала.
По аналогии с диаграммой на рис. 58.41, а можно представить идеально решенную задачу преобразования и использования энергии в технологических целях в виде аналогичной диаграммы на рис. 58.41, б, в которой двигатель питается от электрического Pпреобразователя Эл.пр., благодаря чему PВых(t)=Pопт(t), все потери ∆Р - ∆Рmin, т.е. Pвых (t)/Pвх(t) стремится к максимуму при всех режимах и для любого момента времени.
Итак, целесообразным подходом к энергосбережению во всех технологиях, в которых используется электромеханическое преобразование энергии, следует считать применение регулируемого электропривода, поскольку при этом реализуются все основные пути энергосбережения при одновременной оптимизации основного технологического процесса. Именно этот подход и используется традиционно в технологиях, неосуществимых без регулирования технологических координат (металлургия, металлообработка, кабельное, текстильное производство и др.)
Вместе с тем более 50 % всей электроэнергии преобразуется в механическую работу посредством самого массового нерегулируемого электропривода с короткозамкнутыми асинхронными электродвигателями (насосы, вентиляторы, компрессоры, транспортеры, конвейеры, агрегаты пищевой промышленности и т.п.). В этой сфере основным направлением энергосбережения является переход от нерегулируемого электропривода к регулируемому [59.50, 59.51]. Это направление интенсивно развивается, чему способствуют два совпавших по времени события: наметившийся дефицит и ощутимый рост стоимости энергоресурсов в мире и успехи силовой электроники и микроэлектроники, обусловившие появление в последние годы на мировом и отечественном рынках совершенных и доступных электронных преобразователей электрической энергии.
До середины 80-х годов, по существу, единственным доступным решением регулируемого электропривода был электропривод постоянного тока. Его общеизвестные недостатки — дорогая машина и необходимость в обслуживании — ограничивали использование случаями, когда без регулируемого электропривода обойтись было нельзя, — в станках, металлургических агрегатах, мощных экскаваторах и т.п. Электропривод постоянного тока практически не использовался в массовых агрегатах (насосах, вентиляторах и т.п.) — там абсолютно преобладал нерегулируемый электропривод с короткозамкнутыми асинхронными двигателями.
Сейчас ситуация радикально изменилась: на широком рынке появились совершенные и доступные электронные преобразователи частоты. Именно эти устройства произвели переворот в современном электроприводе: резко (до 15 %) снизили долю электроприводов постоянного тока в общем парке регулируемых электроприводов, стали основным и пока практически единственным средством, реализующим высококачественный регулируемый асинхронный электропривод в областях массового применения.
Становятся мало эффективными и многоскоростные асинхронные двигатели — они тяжелы, дороги, требуют много контактной аппаратуры, стоимость привода соизмерима, а иногда и больше стоимости системы преобразователь частоты — серийный двигатель.
Итак, система электронный преобразователь частоты — короткозамкнутый асинхронный двигатель становится главным на ближайшие годы техническим решением массового регулируемого электропривода. Она особенно привлекательна на стадии модернизации: сохраняется все существующее оборудование, но между сетью и двигателем включается новый элемент — преобразователь частоты, радикально меняющий весь технический и экономический облик системы.
Интенсивно развивается новый тип регулируемого электропривода — вентильно-индукторный электропривод, имеющий очень простую, технологичную, дешевую и надежную машину, простой и надежный в сравнении с преобразователем частоты электронный коммутатор, что позволяет этому приводу превосходить по основным свойствам электроприводы других типов.
Наряду с изложенным выше основным направлением энергосбережения средствами электропривода в мировой практике с середины 70-х годов существует и другое — использование энергосберегающих двигателей.
Идея этого энергосберегающего мероприятия состоит в следующем: в короткозамкнутый асинхронный двигатель закладывается на 25—30 % больше активных материалов (железа, меди, алюминия), за счет чего на 30 % снижаются потери и возрастает КПД — на 5 % в небольших двигателях (единицы киловатт) и на 1 % в двигателях мощностью 70— 100 кВт. Цена двигателя увеличивается на 20—30 %, срок окупаемости по данным европейских экспертов составляет около 2 лет.
Особенно широкий размах кампания по продвижению ЕЕМ на рынок приобрела в последние годы в США. Десятки фирм — производителей ЕЕМ используют развитую прикладную компьютерную программу «Мо1ог Ма81ег+», облегчающую пользователям выбор нужных энергосберегающих двигателей для замены установленных или использования в новых разработках [59.13]. Широко рекламируется достигаемый эффект — экономия около 5 % электроэнергии.
Вместе с тем это направление содержит ряд неочевидных обстоятельств. Во-первых, речь идет о нерегулируемом электроприводе, т.е. при экономии в несколько процентов на потерях в двигателе в электроприводе, применяемом в самых, массовых и энергоемких областях (насосы, вентиляторы и т.п.), потери энергии окажутся в десятки раз больше.
Во-вторых, расчетная экономия будет достигаться лишь при мало меняющейся и близкой к номинальной нагрузке. При резкопеременной нагрузке, например при значительной доле холостого хода в цикле, экономия будет существенно меньше расчетной.
И, в-третьих, экономия может быть заметной (рекламируемые 4—5 %) лишь в том случае, если все элементы силового канала правильно выбраны и настроены. Так, потери в ременной передаче, часто используемой, например, в электроприводе вентиляторов, варьируются от 5 до 12 % только за счет нерационального выбора параметров передачи и могут резко возрастать при неверно выбранном натяжении ремней.
Еще один аспект энергосбережения связан с потерями в электрических сетях, питающих электропривод. Проблема возникает из-за низкого, особенно при малых нагрузках, коэффициента мощности.
Для компенсации реактивной мощности применяются различные технические решения (переключаемые конденсаторные батареи, синхронные компенсаторы, фильтрокомпенсирующие устройства и т.п.), однако большинство этих приемов ориентировано на нерегулируемый, а иногда и сильно недогруженный электропривод с короткозамкнутыми асинхронными двигателями. Достигаемый эффект может оказаться несопоставимо меньше показанных выше убытков от использования нерегулируемого электропривода.
Важным и еще очень мало использованным резервом энергосбережения служит правильный выбор основного электрооборудования в простейшем, самом массовом и энергоемком нерегулируемом электроприводе.
Европейские эксперты считают, что средний коэффициент использования двигателей (отношение средней мощности за цикл к номинальной) составляет 0,6 [59.13].
Существенный эффект в подобных случаях может дать замена оборудования (двигателей). Для решения подобных задач эффективны прикладные компьютерные программы, ориентированные на широкий круг специалистов, связанных с электроприводом, и способствующие принятию рациональных решений.
Основная идея энергосбережения — переход в массовых применениях от нерегулируемого электропривода к регулируемому — продемонстрирована на насосных станциях центральных тепловых пунктов.
Выбор насосных агрегатов системы водоснабжения зданий в качестве первоочередных объектов энергосбережения был обусловлен, во-первых, их массовостью, во-вторых, непрерывной круглогодичной работой, в-третьих, экономией не только электроэнергии, но также воды и теплоты. Результаты работ показывают, что экономия электроэнергии может составить 50 %, воды около 25 %, теплоты около 10 %.
Изложенная концепция энергосбережения, реализованная на практике в ходе натурного экспери-мента и получившая развитие в деятельности хозяйственных служб Москвы, нашла отражение в нормативных документах [59.15].
