3.4.Расчет на прочность элементов подогревателя.
Расчет толщины стенки подогревателя.
Атмосферное давление
Разность давлений пара и атмосферного:
Внутренний диаметр корпуса:
Элементы корпуса выполняются из качественной углеродистой стали Ст 20
Допустимое напряжение:
Минимальный коэффициент прочности элемента, приведённый к продольному направлению:
Коэффициент B принимается в зависимости от предельного относительного минусового отклонения δS, от толщины стенки: (при δS=5% величина B=0.048)
Прибавка пропорциональна толщине стенки:
Из уравнения получаем, что номинальная толщина стенки корпуса равна S=51,412
4. Индивидуальное задание.
4.1. Постановка задачи исследования .
Заменить в тепловой схеме первый и второй (по ходу основного конденсата) подогреватель низкого давления поверхностного типа П7 и П8 (рис. 4.1.) на смешивающие и проследить влияние на тепловую экономичность.

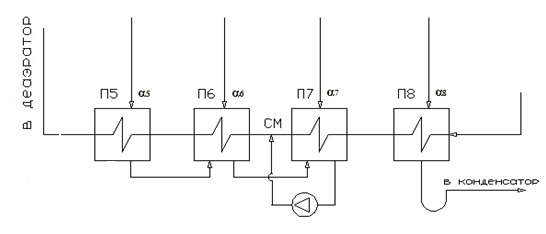

Рис. 4.1. Все ПНД поверхностного типа
Рис. 4.2. Измененная схема включения ПНД (П7 и П8 смешивающего типа)
4.2. Выполнение индивидуального задания
Рассчитываемая часть тепловой схемы – включения ПНД представлена на рис.4.2. Параметры пара и воды для варианта ПТС по рис. 4.2 представлены в табл. 4.1.
Так как мы меняем тип только двух подогревателей, следовательно, параметры в остальных остаются неизменными.
Подогреватель смешивающего типа пнд (п8)
Параметры отбора остаются прежним:
Параметры пара в подогревателе:
По давлению насыщения по таблицам свойств воды и водяного пара находим температуру и энтальпию:
Параметры воды за П8:
Подогреватель смешивающего типа пнд (п7)
Параметры отбора остаются прежним:
Параметры пара в подогревателе:
По давлению насыщения по таблицам свойств воды и водяного пара находим температуру и энтальпию:
Параметры воды за П7:
Точка процесса |
Элемент схемы |
Пар в отборе |
Пар (конденсат) в подогревателе |
Вода за подогревателем |
|
|
||||||||||||
P, МПа |
t, С |
h, кДж/кг |
P, МПа |
t, С |
h, кДж/кг |
hдр, кДж/кг |
Pв, МПа |
tв, С |
hв, кДж/кг |
, С |
кДж/кг |
|
||||||
0 |
- |
25,0 |
555 |
3355 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||
1 |
П1 |
6,153 |
343 |
3019,4 |
5,86 |
274 |
1205,6 |
1116,4 |
32,25 |
272 |
1191,2 |
2 |
118,8 |
|||||
2 |
П2 |
4,07 |
294,01 |
2942,03 |
3,8665 |
248,35 |
1077,7 |
869,1 |
32,75 |
246,35 |
1072,4 |
2 |
242,1 |
|||||
ПП |
- |
3,7 |
555 |
3574,4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||
3 |
П3 |
1,4227 |
415,99 |
3292 |
1,355 |
193,52 |
823,3 |
803 |
33,25 |
191,52 |
830,24 |
2 |
53,84 |
|||||
Д |
Деаэратор |
0,8925 |
359,032 |
3172 |
0,85 |
172,94 |
732,1 |
- |
0,85 |
172,94 |
732,1 |
15 |
65,3 |
|||||
5 |
П5 |
0,6835 |
308,85 |
3080 |
0,65 |
161,92 |
683,3 |
683,3 |
0,96 |
157,92 |
666,78 |
4 |
137,27 |
|||||
6 |
П6 |
0,2835 |
216,28 |
2900 |
0,27 |
129,92 |
546 |
546 |
1,02 |
125,92 |
529,51 |
4 |
137,27 |
|||||
7 |
П7 |
0,0974 |
124,48 |
2726,18 |
0,09 |
96,69 |
405,1 |
- |
0,09 |
96,69 |
405,1 |
0 |
137,27 |
|||||
8 |
П8 |
0,026 |
61,12 |
2530 |
0,02 |
60,06 |
251,4 |
- |
0,02 |
60,06 |
251,4 |
0 |
137,27 |
|||||
К |
Конденсатор |
0,0038 |
28,08 |
2361,619 |
- |
- |
- |
- |
0,0038 |
28,08 |
117,7 |
- |
- |
|||||
КТП |
Конденсатор ТП |
0,006 |
36,16 |
2503 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||
ТП |
Турбопривод |
0,85 |
355,14 |
3172 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
||||
ПН |
Пит. насос |
- |
- |
- |
- |
- |
- |
- |
33,75 |
178,97 |
776,4 |
- |
- |
|
