Формы залегания осадочных и их изображение на геологических картах
Под влиянием глубинных процессов происходят колебательные, складчатые и разрывные движения земной коры. Вследствие колебательных движений нарушается горизонтальное положение пластов осадочных горных пород, и образуются пологие прогибы (синеклизы) и вздутия (антеклизы).
Складчатые движения приводят к образованию складок, характеризующихся антиклиналями и синклиналями.
Полная складка Толщина пласта: АС — истинная, АБ — горизонтальная, АД — вертикальная

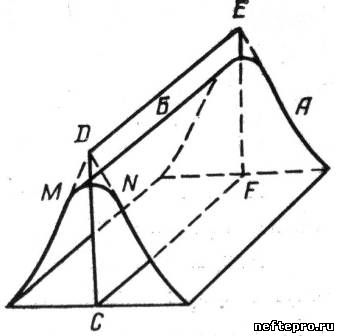

Складка имеет следующие элементы:
крылья А — боковые части складки (в синклиналях они называются бортами);замок Б — линия перегиба, соединяющая между собой крылья (борта); замковая часть антиклинали называется седлом, синклинали — мульдой;
осевая плоскость СДЕР;ось складки CF;угол складки MDN.

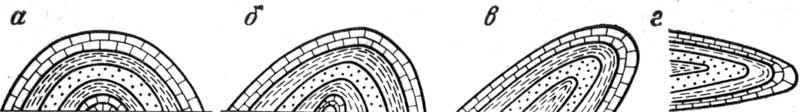

В зависимости от положения осевой плоскости в пространстве и характера падения крыльев складка может быть прямой (а), косой (б), опрокинутой (в), лежачей (г)
и однокрылой, называемой моноклиналью или флексурой.

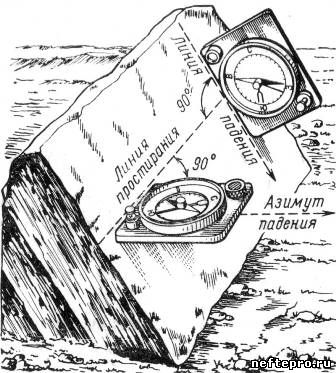

Положение складки по отношению к сторонам света определяется линиями простирания и падения
Разрывные движения, являющиеся следствием колебательных и складчатых форм движения земной коры, приводят к необратимому процессу образования складок разрывных форм: сбросов, взбросов, сдвигов, надвигов, горстов, грабенов.
Разрывные нарушения
1 — сброс, 2 — взброс, 3 — сдвиг, 4 — надвиг, 5 — грабен, 6 — горст
Складчатые тектонические нарушения и их изображение на геологических картах
К числу выпуклых нарушений относятся: антиклиналь, купол, антеклиза; а к числу вогнутых: синклиналь, синеклиза, прогиб, мульда, чаша. Формы изгибов пластов (складок) очень разнообразны, так же как весьма разнообразны способы и причины их образования.
Классификация складок производится, исходя из различных принципов. Наиболее простая морфологическая классификация складок, в основу которой было положено расположение осевой поверхности складки в отношении горизонта, характер крыльев и их сочленения (т. е. тип замка). Сложнее генетическая классификация складок, т. е. классификация, исходящая из происхождения той или иной группы складок. Складки возникают не мгновенно, они обычно формируются в течение длительного времени.
Подобная складка образуется и связывается с раздавливанием и растяжением пород на крыльях к перемещением вещества с крыльев складки в замок, в связи с чем в замке складки наблюдается утолщение слоев, а на крыльях, наоборот, утончение и растяжение слоев.
Параллельной называется складка, у которой мощность пластов не изменяется, и поверхности всех пластов в складке параллельны друг другу.
Конседиментационной, т. е. совпадающей по времени образования с накоплением осадков, складкой называется антиклинальная складка, пласты которой в замке бывают сильно утончены, а в крыльях расширены. Конседиментационные складки растут параллельно с осадконакоплением. В повышенной части замка такой складки осадков накапливается меньше, чем на крыльях и в синклиналях. Таким образом, в замке антиклиналей складки пласты оказываются наиболее тонкими. Конседиментационные складки по форме несколько напоминают так называемые диапировые и псевдодиапировые складки.
Диапировой складкой называется такая складка, у которой в сводовую часть внедрилось снизу какое-либо пластичное вещество, например соль (соляной диапир) или глина (глиняный диапир), и оно протыкает («диапиро» — протыкаю, пронизаю) покрывающие пласты горных пород. Пласты в такой складке оказываются приподнятыми в сторону внедрившегося тела. Свод складки утончен.

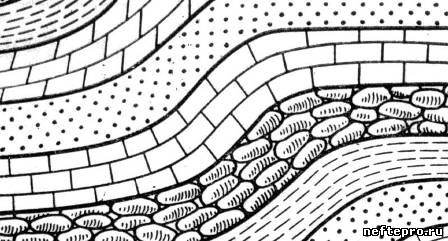

Флексура — это своеобразный вид складки, с одним резко утонченным и вертикально поставленным крылом. Это асимметричный зигзагообразный изгиб слоев.
Различия формы всех вышеприведенных складок выявлялись при поперечных разрезах через складку. Существенное различие в формах складчатых нарушений выявляется также при рассмотрении их в плане.
Линейными называются отчетливо вытянутые складки, длина их во много раз превышает ширину. Брахискладки, или укороченные складки, — это складки, длина которых превышает ширину не болыле чем в три раза. Шарнир этих складок испытывает быстрые поднятия в случае вогнутой складки или опускания в случае выпуклой. Выпуклая брахискладка называется брахиантиклиналью, а вогнутая — брахисинклиналью.
Купол — это антиклинальная складка, у которой ширина приближается к длине и очертания в плане напоминают окружность или эллипс. Чаша — соответствующая куполам синклиналь.
Брахискладки, купола и чаши, очень, характерны для окраинных частей геосинклинальных областей. Они развиты в зонах общего погружения линейной складчатости.
На платформах развиты крупные пологие сводообразные и впадинообразные складки. Первые Н.С. Шатский предложил называть плакантиклиналями, а вторые — плакосинклиналями. Крылья этих складок наклонены под очень малыми углами — порядка минут или нескольких градусов. Складки обычно располагаются группами, образуя системы, вытянутые в определенном направлении. Особенно отчетливо это проявляется в геосинклиналях. Но и на платформах наряду с одиночными складками имеются системы складок. Так, нередко плакантиклинали располагаются наподобие звеньев цепи, т. е. следуют одна за другой в определенном направлении. Такая цепь плакантиклиналей называется валом. Примерами валов могут являться Окско-Цнинский вал, разделяющий Московскую и Восточно Русскую впадины; Вятский вал, прослеживающийся к югу от г. Кирова, и др. Изучение валов представляет значительный интерес, так как с ними, точнее с составляющими их плакантиклиналями, связаны промышленные скопления нефти и газа.
В геосинклинальных и переходных областях складки могут располагаться четкообразно (в этом случае одна складка следует за другой в определенном направлении) или кулисообразно, когда отдельные складки располагаются вдоль определенной полосы, но ось каждой последующей складки не лежит на продолжении предыдущей.
Линейные складки располагаются очень часто параллельными пучками, иногда эти пучки начинают расширяться и в промежутках между складками возникают новые складки. Иногда отдельная линейная складка может разветвляться на две. Это называется виргацией (ветвлением) складки.
Очень часто на фоне большой крупной антиклинальной складки возникают многочисленные более мелкие складки. Такая сложная антиклиналь носит название антиклинория. Соответственно сложная синклинальная складка носит название синклинория. Антиклинории и синклинории, так же как и отдельные складки, могут быть прямыми, наклонными и веерообразными. В складчатых системах обычно выделяется несколько параллельно расположенных антиклинориев. Так, например, на Большом Кавказе выделяются северный Передовой антиклинорий и антиклинорий Главного хребта. В складчатом сооружении Восточных Карпат выделяются Внешний и Главный антиклинорий.
