33. Удобоукладываемость бетонных смесей.

П ри изготовлении железобетонных изделий и бетонировании мо­нолитных конструкций самым важным свойством бетонной смеси яв­ляется удобоукладываемость (или удобоформуемость), т.е. способ­ность заполнять форму при данном способе уплотнения, сохраняя свою однородность. Для оценки удобоукладываемости используют три показателя: подвижность бетонной смеси, являющуюся характе­ристикой структурной прочности смеси; жесткость (Ж), являющуюся показателем динамической вязкости бетонной смеси; связность, ха­рактеризуемую водоотделением бетонной смеси после ее отстаивания.

Подвижность бетонной смеси характеризуется измеряемой осадкой (см) конуса (ОК), отформованного из бетонной смеси, под­лежащей испытанию (рис. 10.4,а). Подвижность бетонной смеси вы­числяют как среднее двух определений, выполненных из одной про­бы смеси. Если осадка конуса равна нулю, то удобоукладываемость бетонной смеси характеризуется жесткостью.

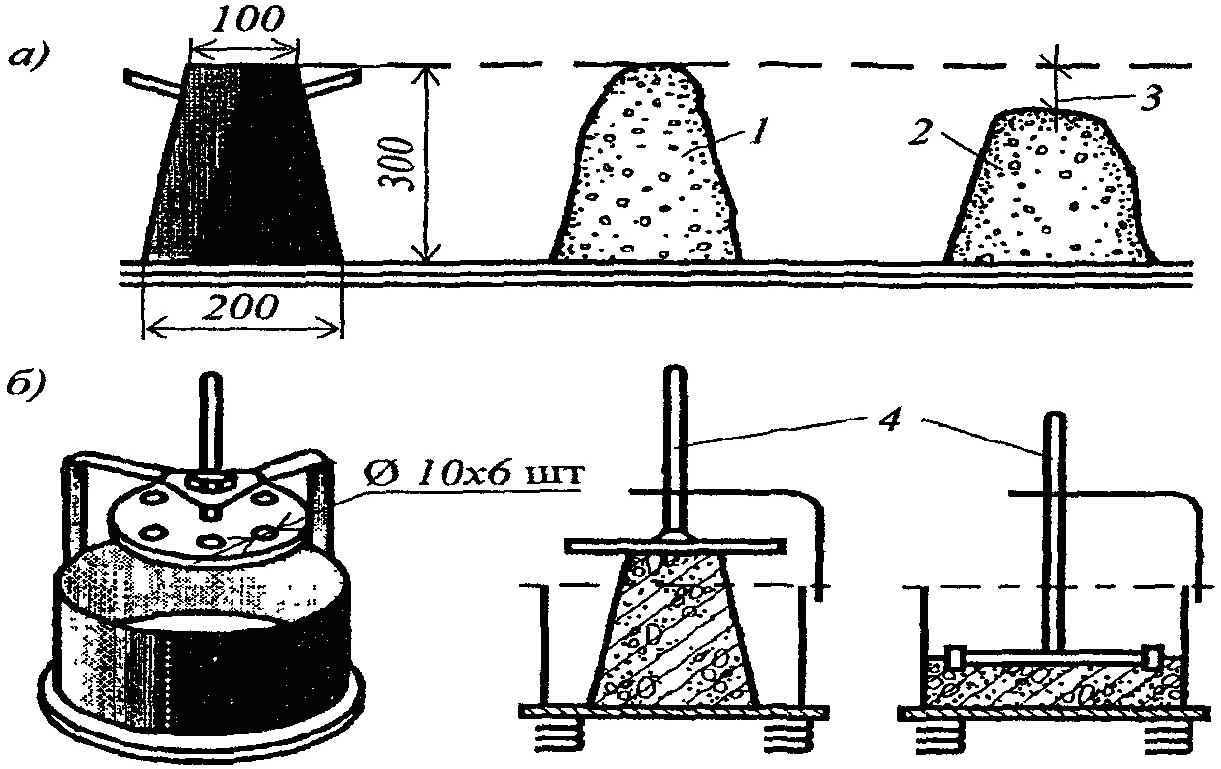

Рис. 10.4. Определение удобоукладываемости бетонной смеси: а) прибор (конус) для определения подвижности бетонной смеси: 1 — жест­кая смесь; 2 — подвижная смесь; 3 — осадка конуса; б) прибор для опреде ления жесткости бетонной смеси: 4 — схема испытания

Жесткость бетонной смеси характеризуется временем (с) вибри­рования, необходимым для выравнивания и уплотнения предвари­тельно отформованного конуса бетонной смеси в приборе для опре­деления жесткости (рис. 10.4,6). Цилиндрическое кольцо прибора (его внутренний диаметр 240 мм, высота 200 мм) устанавливают и жестко закрепляют на лабораторной виброплощадке. В кольцо встав­ляют и закрепляют стандартный конус, который заполняют бетонной смесью в установленном порядке и после этого снимают. Диск при­бора с помощью штатива опускают на поверхность отформованного конуса бетонной смеси. Затем одновременно включают вибропло­щадку и секундомер; вибрирование производят до тех пор, пока не начнется выделение цементного теста из отверстий диска диаметром 5 мм. Время виброуплотнения (с) и характеризует жесткость бетон­ной смеси. Ее вычисляют как среднее двух определений, выполнен­ных из одной пробы смеси.

Удобоукладоваемость – способность заполнять форму при данном способе уплотнения, сохраняя ее однородность. Для оценки удобоукладываемости используют три показателя:

1 - подвижность бетоносмеси, которая является характеристикой структурной прочности смеси;

2 – жесткость, которая является показателем динамической вязкости бетоносмеси;

3 – связанность, которая характеризует водоотделение бетоносмеси после ее отстаивания.

Факторы: 1(основной) – количество воды затворения;

2 – объем цементного теста;

3 – объем цементного раствора

34 Основной закон прочности бетона

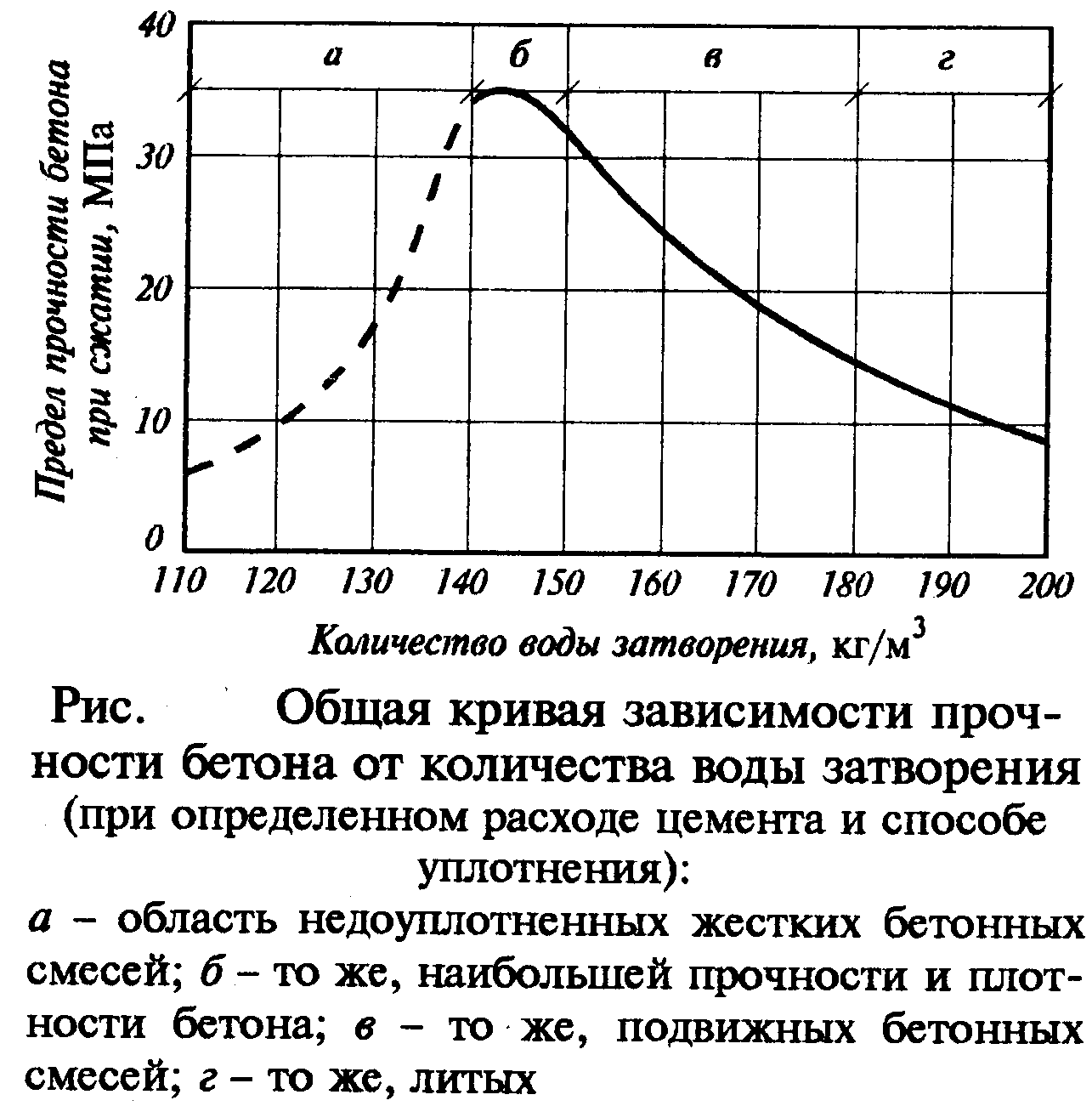

Ф изический смысл закона прочности бетона. Закон прочности бетона устанавливает зависимость прочности от качества применяемых материалов и пористости бетона. Прочность вяжущего характеризуется его маркой (Rц), качество заполнителя коэффициентом А, а пористость косвенно определяется величиной водо-цементного отношения В/Ц. Зависимость прочности от В/Ц является в сущности зависимостью прочности от объема пор, образованных водой, не вступающей в химическое взаимодействие с цементом. Кривая зависимости прочности бетона от количества воды затворения (при постоянном расходе цемента и способе уплотнения), приведенная на рис.4, характеризует физический смысл закона прочности. Левая ветвь кривой принадлежит недоуплотненным бетонным смесям, слишком жестким для данного способа уплотнения. При возрастании количества воды затворения, т. е. В/Ц, эти смеси укладываются плотнее, и прочность бетона повышается. Наконец, при оптимальном (для данного способа уплотнения) количества воды бетон имеет наибольшую плотность и прочность, что соответствует максимуму на кривой прочности.

Для тяжелых бетонов применяется заполнитель с прочностью в 1,5-2 раза больше заданной марки бетона. При большом содержании цементного теста зерна заполнителя раздвинуты на значительные расстояния, они почти не взаимодействуют друг с другом, поэтому решающее значение будет иметь прочность цементного камня и прочность сцепления его с заполнителем. На практике часто используют зависимость прочности бетона от цементно-водного отношения по формуле И. Боломея - Б.Г. Скрамтаева (рис. 5).

Для обычных бетонов с Ц/В=1,4-2,5 формула прочности имеет вид: R_б=AR_ц(Ц/B-0,5). При высококачественных заполнителях (щебень из плотных изверженных пород, крупный песок с минимальным содержанием вредных примесей) А=0,65; для рядовых заполнителей А=0,6; при применение заполнителей пониженного качества А=0,55. Для высокопрочных бетонов, изготовляемых с Ц/В>2,5, применяется формула: R_б=AR_ц(Ц/B+0,5). В этой формуле для высококачественных заполнителей А=0,43, для рядовых А=0,4. Основной закон прочности является общим для материалов с конгломератной структурой, он распространяется на тяжелые и легкие бетоны, мелкозернистые бетоны и строительные растворы. Только параметры А, входящие в формулу прочности, будут иметь различные численные значения, зависящие от вида материала и заполнителя.

Марки и классы бетона. При проектировании бетонных и железобетонных конструкций назначают требуемые характеристики бетона: класс (марку) прочности, марки морозостойкости и водонепроницаемости. За проектную марку бетона по прочности на сжатие принимают сопротивление осевому сжатию (кгс/см²) эталонных образцов-кубов. За проектную марку бетона по прочности на осевое растяжение принимают сопротивление осевому растяжению (кгс/см²) контрольных образцов. Эта марка назначается тогда, когда она имеет главенствующее значение. Проектную марку бетона по прочности на сжатие контролируют путем испытания стандартных бетонных образцов: для монолитных конструкций – в возрасте 28 сут, для сборных конструкций – в сроки, установленные для данного вида изделий стандартом или техническими условиями. Прочность бетона определяют путем испытания образцов, которые изготовляют сериями; серия, как правило, состоит из трех образцов. Предел прочности при растяжении возрастает при повышении марки бетона по прочности при сжатии, однако увеличение сопротивления растяжению замедляется в области высокопрочных бетонов. Поэтому прочность бетона при растяжении составляет 1/10–1/17 предела прочности при сжатии, а предел прочности при изгибе – 1/6–1/10. Класс бетона – это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Это значит, что установленное классом свойство обеспечивается не менее чем в 95 случаях из 100 и лишь в 5-ти случаях можно ожидать его не выполненным. Бетоны подразделяются на классы: В1; В1,5; В2; В2,5; В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60. Соотношение между классом и марками бетона по прочности при нормативном коэффициенте вариации =13,5% следует принять R=В/0,778, например, для класса В5 средняя прочность будет R=6,43 Мпа

Марки бетона тяжелого по прочности на сжатие М50 75 100 150 200 300 350 400 450 500 600 700 800. На осевое растяжение 10 -40 (через 5).
