23.Вертикальные связи по колоннам (стальной каркас)

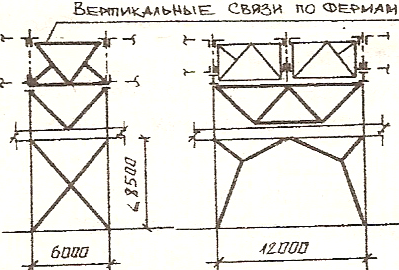

В зданиях с мостовыми кранами вертикальные связи по колоннам устраиваются только на высоту до низа подкрановых балок, а в зданиях без мостовых кранов – на полную высоту колонн. Между стальными колоннами крановых зданий связи устанавливают еще и в надкрановых частях колонн, как в середине температурного блока, так и в крайних его шагах). При высоте подкрановой части стальной колонны превышающей 8,5 м связи сдваивают. По схеме стальные связи между колоннами подразделяются на крестовые и портальные. Крестовые характерны 6-метровым шагам колонн, портальные – 12-метровым.
крестовые связи; портальные связи;
к
рестовые
сдвоенные связи
24. Объемно-планировочные структуры одноэтажных и двухэтажных промышленных зданий Конфигурация и размеры плана, высота и профиль промышленного здания определяются параметрами, количеством и взаимным расположением пролетов. Эти факторы зависят от технологии производства, характера выпускаемой продукции, производительности предприятия, требований санитарных норм и пр. Одноэтажные здания, как правило, проектируют с параллельными пролетами одинаковой ширины и высоты. В случаях технологической необходимости здания проектируют с взаимно-перпендикулярными пролетами разной ширины и высоты. В последних случаях перепады высот рекомендуется совмещать с продольными температурными швами, а величину разницы в высотах назначать кратной 0,6 м и не менее 1,2 м. К недостаткам одноэтажных зданий можно отнести: - относительно большую площадь застройки, увеличивающую протяженность инженерных и транспортных сетей и повышающую расходы на благоустройство территории; - большую площадь наружных ограждений, что повышает эксплуатационные расходы на содержание ограждений и поддержание заданных параметров внутренней среды.
25. Объёмно-планировочные структуры многоэтажных пром.Зданий.
Многоэтажные промышленные здания, как правило, проектируют многопролетными в первых этажах которых располагают производства, имеющие тяжелое, крупногабаритное оборудование, а в верхних этажах – производства, опасные с точки зрения выбросов газа или других химических вредностей, а также пожароопасные производства. Многоэтажные здания при нагрузках до 10 кН/м2 экономичнее одноэтажных. Они более гибки в отношении градостроительных требований (их можно размещать в городских кварталах, за исключением зданий с вредными производствами). В многоэтажных зданиях более удачно размещаются административно-бытовые помещения. Недостатками многоэтажных зданий являются: - потребность в вертикальных коммуникациях (лестниц, лифтов, подъемников); - ограниченность ширины при условии естественной освещенности рабочих мест ( не более 24 м); - высокий удельный вес подсобных помещений, проходов, проездов и т.п.
26. Конструктивные решения сборных ж\б каркасов многоэтажных пром зданий с перекрытиями балочного типа.
В балочных железобетонных каркасах несущими элементами являются фундаменты с фундаментными балками, колонны, ригели, панели перекрытий и покрытия, а также металлические связи.
Фундаменты устраивают столбчатые стаканного типа. Колонны сечением 400 х 400, 400 х 600 мм консольного типа высотой в один этаж (для зданий с высотой этажа 6 м и для верхних этажей трех- и пятиэтажных зданий), в два этажа (для двух нижних, а также для верхних этажей четырехэтажных зданий) и в три этажа (для зданий с высотой этажа 3,6 м). У крайних колонн для опирания ригелей имеются консоли с одной стороны, у средних колонн — консоли с обеих сторон. Колонны изготовляют из бетона класса В15-В40.
На консоли колонн в поперечном направлении укладывают ригели. Их изготовляют из бетона класса В25, В30. Ригели первого типа (с полками для опирания плит) перекрывают пролеты 6 и 9 м. Ригели второго типа имеют прямоугольное сечение, их применяют в перекрытиях при установке провисающего оборудования. Плиты перекрытий и покрытий изготовляются с продольными и поперечными ребрами из бетона класса В15—В35. По ширине их подразделяют на основные и доборные, укладываемые у наружных продольных стен. У основных плит, укладываемых по верху ригелей, в торцах имеются вырезы (для пропуска колонн). При нагрузках на перекрытие до 125 кН/м2 применяются плоские пустотелые плиты, а вдоль средних рядов колонн укладывают сантехнические панели. Связи между колоннами устанавливают поэтажно в середине температурного блока по продольным рядам колонн. Привязка колонн крайних рядов и наружных стен к продольным разбивочным осям нулевая, либо разбивочная ось здания проходит по центру колонны. Привязка колонн торцовых стен принимается 500 мм, а в зданиях с сеткой колонн 6x6 м — осевая. Колонны средних рядов располагаются на пересечении продольных и поперечных осей. Стыки колонн многоэтажных зданий для удобства монтажа предусматривают на высоте 0,6 м от уровня пола. Торцы колонн снабжены стальными оголовкам. Стык осуществляется приваркой стыковых стержней к металлическим оголовкам с последующим замоноличиванием;
стыки плит перекрытия. Уложенные плиты соединяют сваркой закладных деталей с ригелями, с колоннами и между собой. Полости стыков между ребрами замоноличивают бетоном.
