Билет№1 Требования, предъявляемые к зданиям.

Классы зд-я	1	2	3	4
Долговечность, годы	100-150	50-100	20-50	5-15
Огнестойкость	1 ст-нь	2,3 стстнь	3 ст-нь	4 ст-нь

Зданиями называют наземные постройки с помещениями различного функционального назначения, связанного с жизнедеятельностью человека. Здания по функциональному назначению подразделяются на гражданские, промышленные, сельскохозяйственные. Сооружениями называют постройки технического назначения: мосты, метро, мачты, резервуары. Основные требования, предъявляемые к зданиям, независимо от функционального назначения: 1). Эксплуатационные – обеспечение требования капитальности, экологичности и удобства эксплуатации. 2). Технические – обеспечение защиты помещений от неблагоприятных воздействий внешней среды и несущей способности. 3). Противопожарные – обеспечение сохранности конструкции при пожаре (огнестойкость конструкции). 4). Эстетические – обеспечение художест-й выразительности. 5). Экономические – обеспечение минимальных затрат при строительстве и эксплуатации зданий. Перечисленные требования определяются следующими признаками. Долговечность определяется неизменяемостью физико-механических и эксплуатационных качеств основных конструкций зд-й в течение заданного срока службы. По долговечности зд-я подразделяются на 5-ть степеней: 1). Срок службы >100 лет. 2). Срок службы 50-100 лет. 3). 20-50 лет. 4). 5-20 лет. 5). Временные зд-я, до 5-ти лет. Огнестойкость – продолжительность сопротивления основных конструкций действию огня (в минутах) без разрушения конструкции или образования сквозных трещин. По огнестойкости констр-ции подразделяются на 4-ре степени: 1). R = 90 – 120 мин. (несгораемые). 2).R = 45-90 мин. (несгораемые). 3). R = 15-45 мин. (трудносгораемые). 4). R не нормируется (сгораемые). В соответствии с предъявляемыми требованиями по долговечности, огнестойкости и эксплуатации зд-я подразделяют на 4-ре класса.

1-ый класс зд-я – крупные пром-ые и общест-ые зд-я и жилые зд-я (>9-ти этажей). 2-ой класс зд-я – большинство пром-х зд-й и жилые дома до 9-ти этажей. 3-й класс – зд-я со средними эксплуатационными и архитектурными требованиями и жилые зд-я до 5-ти этажей. 4-ый класс – зд-я с минимальными тебованиями и жилые малоэтажные дома.

Билет №2 Классификация зд-й по назначению.

По назначению зд-я подразделяются на 2-ве группы: гражданские и производственные. Гражданские предназначаются для проживания и обеспечения бытовых, общественных и культурных потребностей чел-ка. Производственные – для обеспечения нормальных условий производственных процессов, для защиты оборудования и работающих на производстве людей от атмосферных воздействий и для обеспечения необходимых комфортных условий работы трудящихся на производстве. Гражданские зд-я 2-е группы: жилые и общественные. Особенность жилых зд-й и многих видов общест-х – большое кол-во отдельных помещений небольшой площади. Особенность производственных – наличие крупных общих помещений. Чаще всего такие помещения имеют промежуточные опоры. Расстояния между двумя смежными опорами в направлении, соответствующем расположению основной несущей конструкции покрытия/перекрытия, называется пролётом.

Билет №3 Конструктивные схемы зд-й.

Зд-е представляет собой строительную систему, состоящую из несущих и ограждающих конструкций, образующую замкнутый объём, отвечающий функциональному назначению. Несущие конструкции воспринимают нагрузку, действующую на зд-е: фундаменты, стены, колонны, перекрытия и покрытия, т.е. вертикальные и горизонтальные несущие конструкции. Ограждающие конструкции изолируют помещение от неблагоприятных внешних воздействий и обеспечивает создание благоприятного микроклимата. Конструктивные схемы зд-й представляют собой сочетания вертикальных и горизонтальных несущих конструкций, отвечающих объёмно-планировочным и конструктивным требованиям. По конструктивной схеме различаются бескаркасные зд-я (вертик-е несущие – стены), каркасные зд-я (вертик-е несущие – колонны), колонные и зд-я с неполным каркасом (вертик-е несущие стены и колонны). Бескаркасные различают с продольными и поперечными несущими стенами.

Конструктивные системы каркасных зд-й: а – с продольным расположением ригелей; б – с поперечным расположением ригелей; в – с перекрёстным расположением ригелей; г – безригельная.

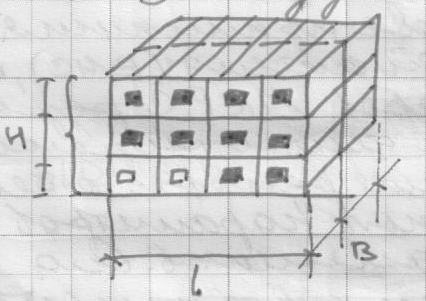

Билет №4. ЕМС в строительстве, типизация и унификация.

Основные требования индустриализации строительства – массовое заводское изготовление строительных конструкций и деталей и широкое их применение в строительстве, что возможно при ограниченном типоразмере конструкции детали. Унификация – ограничение р-ров объёмно-планировочных параметров и конструктивных элементов. Это возможно на основе применения единой модульной системы (ЕМС) координации размеров. МКРС разработана с целью координации и согласования р-ров объёмно-планировочных параметров и конструктивных элементов. Она представляет собой совокупность правил координации р-ров. Суть МКРС в том, что все р-ры объёмно-планировочных, конструктивных и др. элементов зд-й и сооружений д.б. кратны модулю, названному основным. Основной модуль координации р-ров в архитектурно-строительном проектировании (М) – 100мм, применяется и более укрупнённые модули: 6М=600мм, 3М=300мм, 12М, 15М, 30М, 60М=6000мм. Дробные модули: 1\2М(50мм), 1\5М(20мм), 1\10М(10мм), 1\20М(5мм), 1\50М(2мм), 1\100М(1мм). Основные координационные р-ры: L – пролёт (расстояние в плане между координационными осями зд-я в направлении, соответствующем расположению основной несущей конструкции перекрытия\покрытия) ; B- угол\шаг (расстояние в плане между координационными осями в другом направлении); H – высота этажа (расстояние от уровня пола данного этажа до уровня пола вышележащего этажа). Конкретный модуль применяется в зависимости от р-ров объёмно-планировочного р-ра зд-й. 60М применяется в плане >18м; 30М<18м; 15М<15м; 12М<12м и при высоте этажа до 18м; 6М<7,2м и высоте этажа до 3,6м. Ряд Н = 2,7; 3,0; 3,3; 3,6; 4,2; 4,8; 5,4; 6,0; 6,6; 7,2; 8,4; 9,6; 10,8; 12; 13,5;….; 18м. Современная концепция модульной координации связана с расчленением объёма зд-я параллельными модульными плоскостями, на расстояниях, кратных выбранному модулю. Линии пересечения модульных плоскостей образуют координационные оси. При проектировании различают след размеры: номинальный –расстояние между разбивочными осями, конструктивный – Lк=Lн – б, фактический – Lq=Lk+-C, где С-допускаемое отклонение при изготовлении конструкции. Расположение и взаимосвязи конструктивных элементов путём привязки их к координационным осям: для несущих кирпичных стен внутренний край стены расположен от координационной оси на расстоянии 130мм. Внутренние несущие привязываются к оси по центру стены. Ненесущая стена имеет нулевую привязку к оси. Типизация: конструкции, получившие массовое распространение утверждаются в кач-ве типовых, т.е. обязательных к применению. Типовые конструкции узаконены к применению, называются стандартизированными.

Билет№5 Основания, естественные и искусственные.

Основанием называют толщу грунта, непосредственно воспринимающую нагрузку от фундаментов зд-я\сооружения. Основание, способное воспринимать нагрузку без предварительного усиления грунтов называют естественным, способное воспринимать нагрузку только после проведения мероприятий по усилению грунтов, называют искусственным. Если грунты основания в пределах сжимаемой толщи не обладают необходимой несущей способностью (насыпные, торфянистые, рыхлые песчаные и суглинистые с большим содержанием органических остатков…), их искусственно укрепляют или применяют фундаменты, передающие нагрузки на нижележащие прочные грунт (свайные ф-ты). В массовом гражданском строительстве, как правило, применяют искусственные основания двух типов: основание, создаваемое уплотнением грунта, и основание, создаваемое его укреплением. При слабых грунтах часто используются песчаные подушки. Искусственное закрепление слабых грунтов достигается цементацией, термическим способом, химическим закреплением или силикатизацией грунтов.

Билет№6 Глубина заложения фундаментов.

Грунты, в которых присутствует значительное кол-во глины (супеси, суглинки, глины), называются вспучивающимися при замерзании. Остальные грунты (пески, гравелистые др.) составляют группу невспучивающихся при замерзании. При отсутствии подвалов и больших приямков на таких грунтах обычно проетируют фундаменты мелкого заложения, подошва которых распологается на глубине не менее 0,5 м от уровня земли. На грунтах, вспучивающихся при замерзании, глубину заложения подошвы фундамента наружных стен принимают ниже толщины промерающего слоя не менее чем на 0,2 м. Для большинства районов нашей страны глубина промерзания грунтов превышает 1м, фундаменты с такой глубиной залегания подошвы называют фундаментами глубокого заложения. заложения. в зоне Подмосковья глубина промерзания грунта 1,2м, следовательно, фундамент глубокого заложения будет высотой 1,4м, а при песчаной подушке – 0,5м. свайные ф-ты, глубину заложения которых принимают значительно ниже глубины промерзания грунта (15…20см).

Билет№7 Ленточные фундаменты.

Ленточные ф-ты состоят из непрерывной в плане стеновой опоры под всей длиной нагруженной стены зд-я. Р-р подошвы ф-та определяют расчётом в зависимости от массы надземной части, материала ф-та и несущей способности грунта. На скальных грунтах чаще используют монолитный бетон с включением обломков скалы (бутобетон). Ленты ф-тов из бутового камня отличаются меньшим расходом цемента, но имеют большую трудоёмкость и материалоёмкость. Из-за р-ра камней по стандарту минимальную ширину лент принимают не менее 0,5м. Как правило, стенки ленточных ф-тов из этих материалов для малоэтажных зд-й уширений в зоне подошв не имеют. Ленточные ф-ты из красного кирпича проектируют д\сухих прочных грунтов толщиной 0,25…0,51м. Подушку кирпичного фундамента лучше делать из монолитного ж\б толщиной не менее 0,1м, что повышает долговечность конструкции. Ленточные фундаменты из сборных элементов выполняют из бетонных блоков. Наиболее распространенным типом ленточного фундамента для многоэтажных зд-й является сборная конструкция из ж\б блоков-подушек трапециевидного профиля и прямоугольных бетонных фундаментных блоков. Р-ры блоков-подушек по ширине 1-3м; по длине 1,2 – 3,0м; по высоте 0,3 и 0,5м. Стеновые фундаментные блоки при разной ширине 0,3-0,6м, длине 0,8-2,4м имеют высоту 0,6м.

Билет№8 Свайные фундаменты.

Применяются при слабонесущих, заболоченных , насыпных основаниях.

Сваи представляю собой столбы или стержни различного профиля(квадратные монолитные, круглые монолитные, круглые полые)

Свайные фундаменты состоят из свай и ростверка. Сваи чаще всего выполняются ж/б, но могу быть металлическими и деревянными.

Сваи целиком забиваются в грунт. Под колонны забивается «куст» свай – 4 сваи и плита-ростверк

Глубину заложения коротких свай принимают не более 2,5м. Сваи распологают под стенами по аналогии со столбчатыми ф-ми, но с меньшим шагом, который определяется расчётом. По верху свай устраивается ростверк.. В настоящее время в крупнопанельном домостроении получила распространение так называемая безростверковая свайная конструкция, в которой роль опорного ростверка выполняют наружные цокольные панели. их применение дает значительную экономию за счет сокращения объёмов земляных работ и расхода ж\б.

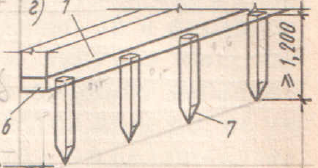

Ф-т на коротких сваях. 1-стена, 6-ростверк, 7-свая.

Билет№9 Столбчатые фундаменты, фундаменты под колонны.

Столбчатые фундаменты возводят под колонны или стены. Состоят из подколонника и подушки. Сверху укладываются фундаментные балки. Фундаментные балки устанавливают по всему контуру стен. Они принимают на себя нагрузку от стен и передают её на столбы Верх фундаментной балки располагают на 30мм ниже уровня чистого пола. Столбы устанавливают в местах пересечения стен и в промежутках между ними с определённым шагом, который определяют расчётом в зависимости от массы зд-я и несущей способности грунта. Столбы квадратного сечения в поперечнике изготавливают из сборных бетонных блоков, из монолитного бетона, красного кирпича, природного камня. Столбчатые фундаменты в виде монолитных или сборных конструкций применяют для отдельно стоящих колонн\столбов, а также в многоэтажных каркасных и одноэтажных пром-х зд-ях. Колонны каркаса в большинстве решений опирают на фундаментные блоки стаканного типа (блок-стакан). Монолитный столбчатый фундамент представляет собой ступенчатую конструкцию с подколонником и стаканом для установки колонн. В конструкции сборных фундаментов столбчатого типа различают решения с одним подколонником стаканного типа и решения с устройством ж\б фундаментной подушки или ж\б плит. Подколонник устанавливают на плиту по цементно-песчаному слою. Фундаменты ребристой и пустотелой конструкции по сравнению с обычными решениями имеют меньший вес и применяют их для колонн небольшого сечения. Для колонн большого сечения применяют фундаменты пенькового типа.

Билет 10. Сплошные фундаменты.

Имеют вид сплошной безбалочной или ребристую железобетонную плиту под всей площадью здания.

Применяются в следующих случаях:

• При слабых грунтах и значительных нагрузках, которые не могут воспринять ленточные и столбчатые фундаменты, для создания допустимого давления на грунт.

• При недопустимой или регламентированной неравномерной осадке здания. Фундаментные плиты значительно перераспределяют усилия на основание и обеспечивают осадки и давление на него равномерным.

• При технологической необходимости (например, при установке технологического оборудования).

• При необходимости надежной защиты подземных помещений от проникновения в них воды (плита и стены используются в качестве изоляции).

Билет 11. Гидроизоляция фундаментов, горизонтальная и вертикальная гидроизоляции.

Гидроизоляция – защита строительных конструкций и зданий от проникновения воды, от вредного воздействия воды или растворов агрессивных веществ для обеспечения нормальной эксплуатации зданий, повышения их надежности и долговечности.

Гидроизоляционный слой укладывают в цокольной части стены выше обреза фундамента и выше уровня отметки или тротуара на 150-250мм. Если полы настилают по грунту, необходимо устраивать также вертикальную гидроизоляцию в местах соприкосновения цоколя с грунтом на участке от уровня горизонтальной гидроизоляции до верха подготовки под полы. В здпниях с подвалами гидроизоляционный слой укладывают также поверху подушки фундамента.

Билет 12. Несущий остов малоэтажных зданий (с неполным каркасом).

Системы смешанного вида - неполный каркас или каркасно-стеновой остов, а также каркасно-связевый остов применяют в малоэтажном домостроении.

Здания с неполным каркасом - это дома с наружными самонесущими стенами и колоннами внутри. Такое сочетание позволяет обеспечить широкую возможность планировочных решений и большую полезную площадь. Несущий остов включает в себя стены (каменной кладки, монолитные или из сборных крупноразмерных элементов) и перекрытия. Каменную кладку выполняют из кирпича, легких бетонных блоков или естественных камней (известняк, песчаник, туф, ракушечник и др.), которые укладывают горизонтальными рядами на растворе с перевязкой (смещением) вертикальных швов. Швы заполняют известковыми, цементными и смешанными растворами. В зданиях с неполным каркасом до 9 этажей применяют каменные столбы, выше 9 - железобетонные колонны. Междуэтажные перекрытия выполняют из железобетонных многопустотных или ребристых плит.

Билет 13. Несущие каменные стены, стены из крупных блоков.

Стены – вертикальные несущие и ограждающие конструкции. Они воспринимают силу тяжести собственную, других конструктивных элементов (перекрытий, крыш), а так же выполняют теплоизоляционную, звукоизоляционную и, нередко, эстетическую функции. Кладка – конструкция из отдельных камней, швы между которыми заполняют цементно-известковым раствором. Толщины: в1; 1,5; 2; 2,5; 3 кирпича. (380, 510). Толщина из блоков: 1 блок – 390, 1,5 блока – 490, 1,5 блока – 590.

Архитектурно-конструктивные возможности и особенности каменной кладки:

• «гибкость» кладки (скульптурная «лепка» декоративных элементов, пластика фасадов) позволяет применять ее в индивидуальных проектах уникальных зданий.

• Кладка позволяет сравнительно легко создавать сложные объемно-пространственные компоновки зданий, выполнять закругленные стены, изменять высоту отдельных этажей; достаточно свободно можно выбирать форму, размеры и место размещения

Из крупных блоков – сборка. В случае ограниченной грузоподъемности простеночные блоки могут выполняться из нескольких элементов по высоте. Длина крупных блоков – 1000, 1500.

Билет 14. Стены из крупных панелей (несущие, самонесущие, навесные).

Стены – вертикальные несущие и ограждающие конструкции. Они воспринимают силу тяжести собственную, других конструктивных элементов (перекрытий, крыш), а так же выполняют теплоизоляционную, звукоизоляционную и, нередко, эстетическую функции.

Крупнопанельными называют стены, монтируемые из заранее изготовленных в заводских условиях крупноразмерных плоскостных элементов.

Архитектурно-композиционные возможности: 1. Разнообразие приемов разрезки наружных стен на панели и решений стыков между ними. 2. Вариантность решений балконов и лоджий. 3. Возможность создания достаточно выразительной пластики объема благодаря применению ризолитов, западов, эркеров, парапетов, торцовых окончаний, переменной этажности зданий. 4. Возможность компоновки протяженных жилых домов.

Самонесущие и ненесущие (навесные) наружные продольные стены применяются при конструктивных схемах зданий с поперечными несущими стенами. Самонесущие стены несут нагрузку от собственного веса по всей высоте здания, а навесные – только от собственного веса каждой панели.

Билет 15. Деревянные стены (рубленные, брусчатые, каркасные).

Достоинством оцилиндрованного бревна является ровная округлая форма, позволяющая достигать плотного соединения. Диаметр используемых для стен бревен бывает 180-260 мм, а иногда достигает 350 мм. Благодаря одинаковому диаметру и высокому качеству обработки поверхности, оцилиндрованные бревна не требуют отделки стен (обшивки, облицовки).

Кроме оцилиндрованного бревна для строительства деревянных домов широко используют брус. Самый простой вариант – обычный цельный четырехкантный брус. Более совершенный вариант – цельный профилированный брус. При его изготовлении обычному брусу придается строго определенная форма сечения (профиль), а поверхности строгаются по первому классу чистоты. Профиль бруса рассчитывается так, что дождевая вода не попадает в стыки, что предохраняет стены от возникновения очагов гниения. Сторона бруса – 140-200 мм, длина – 5-6м.

Деревянная панель (щит) представляет собой деревянный каркас на высоту этажа, состоящий из вертикальных стоек сплошного сечения, нижней и верхней обвязок, ригелей-перемычек, соединяемых между собой различными способами (гвоздями, шурупами, на клею).

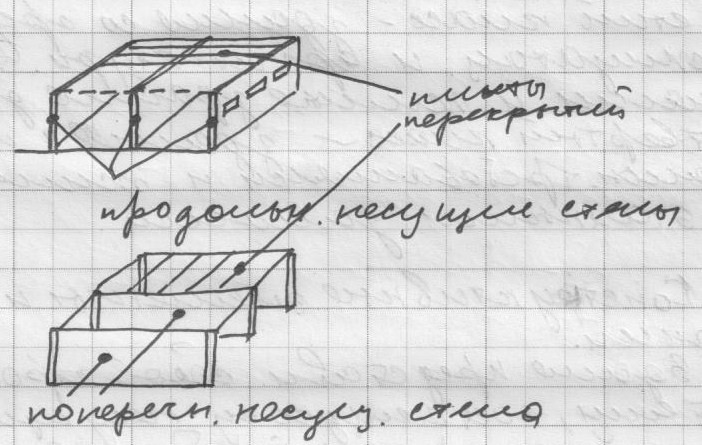

Билет 16. Несущие стены (продольные несущие поперечные стены). Конструктивные схемы.

В зависимости от восприятия нагрузок стены зданий могут быть несущими, самонесущими и ненесущими. Несущие стены воспринимают нагрузки от других частей здания (перекрытий, крыш) и вместе с собственным весом передают их на фундаменты. Самонесущие стены опираются на фундаменты, но нагрузку несут только от собственной силы тяжести. Ненесущие (в т.ч. навесные) стены являются ограждениями, опирающимися в каждом этаже на др. элементы (перекрытия, внутренние стены) и воспринимающимися собственный вес в пределах одного этажа (одной панели). Все наружные стены, кроме того, воспринимают ветровые нагрузки и передают их на внутренние стены и перекрытия.

Билет 17. Перекрытия по балкам (деревянным, металлическим, железобетонным).

Перекрытия – основные горизонтальные конструктивные элементы здания, расчленяющие его по высоте на уровни (этажи) и выполняющие одновременно несущие функции. Основные требования:

• Прочность

• Жесткость

• Звукоизоляция

• Теплоизоляция

• Огнестойкость

• Водонепроницаемость

• Ограниченная толщина (не более 300 мм)

Ж/б перекрытия по способу возведения делятся на сборные и монолитные. Перекрытия состоят из несущей части, воспринимающей нагрузку и передающей ее на опоры: стены, балки, ригели. Балочные перекрытия выполняются из ж/б или деревянных балок.

Основу балочной конструктивной схемы составляют балки с пролетами, не превышающими 6 м.

Билет 18. Плитные перекрытия.

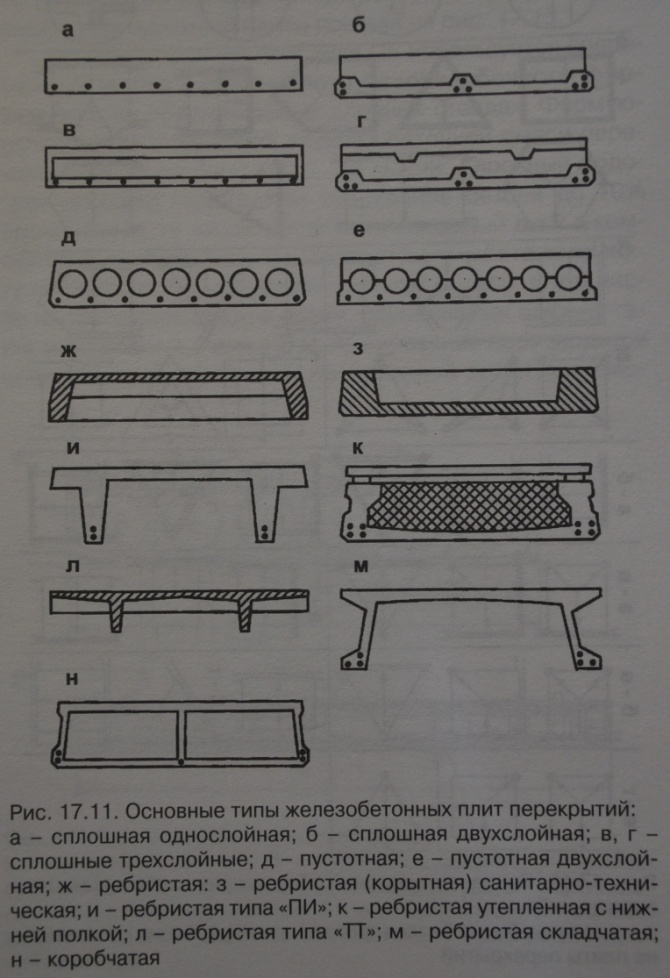

Несущий элемент выполняется в виде крупноразмерных плит перекрытия двух типов: многопустотные и ребристые.

28. Унификация, типизация, объемно-планировочные и конструктивные типы промышленных зданий, привязка колонн и стен к разбивочным осям

• Унификация – приведение к единообразию и ограниченному числу размеров объемно-планировочных параметров здания и их конструктивных функций

• Типизация – техническое направление в проектировании и строительстве на основе применения унифицированных объемно-планировочных и конструктивных решений и доведение их до стадии утвержденных в стадии типовых

В одноэтажных промышленных зданиях принимают ширину пролетов 12, 18, 24, 30 м (кратными 6метрам)

Для вертикальных измерений – высота помещений – принимают единый модуль 6М(60 см-600мм)

Высота помещений 3.6м, 4.2м, 4.8м, 5.4м, 6.0м и далее кратно 1.6 м, до max 12.6м

Унификация и типизация объемно-планировочных и конструктивных решений зданий выполняется на основе ЕМС или МКРС (модульная координация размеров в строительстве)

Промышленными зданиями наз-ся предназначенные для размещения производственно-технологических процессов, связанных с определенным видом деятельности.

Промышленные здания подразделяются по назначению на производственные, вспомогательные, энергетические, складские, транспортные, технические

Производственные – здания в которых осуществляется технологический процесс

Промышленные здания подразделяются на

• Узкогабаритные (ширина до 12м)

• Широкогабаритные (ширина 18-36м)

• Блокированные – моноблоки

Промышленные здания могут выполняться

• Однопролетными

• Двухпролетными

• многопролетными

Привязка колонн и стен зданий

Наружные грани колонн совмещают с разбивочной осью, или смещают с них на 250мм. Средние колонны – по осям размещают центром сечения средних колонн

Привязка колонн вычисляется как по продольным, так и поперечным осям

Для несущих стен, внутренняя грань стены располагается на расстоянии 200мм от оси

Если стена имеет пилятрту то она торчит вовнурть на min 130мм, ось находится на 100мм от внутреннего края стены

Внутренняя несущая стена привязывается к оси по центру стены

ненесущая стена имеет нулевую привязку к оси – по внутренней грани стены

29. Конструктивные схемы промышленных зданий

Промышленными зданиями наз-ся предназначенные для размещения производственно-технологических процессов, связанных с определенным видом деятельности.

Промышленные здания подразделяются по назначению на производственные, вспомогательные, энергетические, складские, транспортные, технические

Производственные – здания в которых осуществляется технологический процесс

Промышленные здания подразделяются на

• Узкогабаритные (ширина до 12м)

• Широкогабаритные (ширина 18-36м)

• Блокированные – моноблоки

Промышленные здания оборудуются подъемно-транспортным оборудованием и подразделяются на

• С подвесными кранами

• С мостовыми кранами

• С напольным транспортом (бескрановые здания)

Промышленные здания могут выполняться

• Однопролетными

• Двухпролетными

• Многопролетными
