Спецификация по варианту «а»

Формат Зона Поз. Обозначение Наименование Кол. Прим.

Документация

А3 АВС.6859.321СБ Сборочный чертеж

А6 АВС.6859.321ГЧ Габаритный чертеж

А4 АВС.6859.321ИЭ Инструкция по

эксплуатации

Сборочные единицы

А4 АВС.6861.128 Коробка выводов 1

Детали

. . .

Стандартные детали

. . .

Переменные данные для исполнений;

АВС.6859.321

Лит. «0»

Сборочные единицы

А4 10 АВС.6851.349-08 Статор 1

. . .

АВС.6859.321-01

Лит. «А»

Сборочные единицы

А4 10 АВС.6851.349-03 Статор 1

. . .

АВС.6859.321-02

Лит. «А»

Сборочные единицы

А4 10 АВС.6851.349-03 Статор 1

. . .

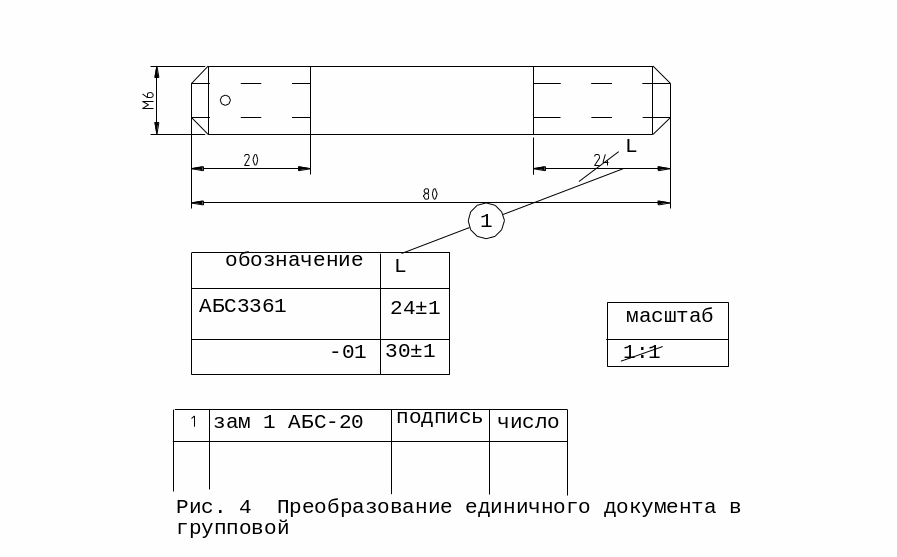

• Преобразование единичного документа –

• П ри преобразовании единичного документа в групповой его наименование становится основным, а очередным присваиваются номера начиная с 01.

Пример (см. рис.4).

5. Технические условия – гост 2.114-95

• Технический документ, содержащий полный комплекс требований к продукции, ее изготовлению, контролю и приемке.

• Обозначение ТУ присваивает разработчик. Например, ТУ 4311-182-323232-92, где 4311 – код группы по Общероссийскому классификатору (ОКП), 182 – трехразрядный номер присваиваемый разработчиком, 323232 – код предприятия по Общероссийскому классификатору предприятий и организаций (ОКПО), 92 – год утверждения документа.

• Правила построения и изложения ТУ.

• ТУ должен содержать вводную часть и разделы:

• Вводная часть должна содержать наименование продукции, ее назначение, область применения, и условия эксплуатации и начинаться словами – Настоящее техническое условие распространяется на (наименование)

• Технические требования – должны быть приведены нормы и показатели качества, и начинаться словами (Наименование продукции) должно соответствовать требованиям настоящих технических условий и комплекта документов согласно (обозначение основного конструкторского документа или другого технического документа) при отсутствии конструкторской или иной технической документации должен начинаться словами «(наименование продукции) должен соответствовать требованиям настоящих технических условий».

• Требования охраны окружающей среды.

• Правила приемки.

• Методы контроля.

• Транспортирование и хранение.

• Указание по эксплуатации

• Гарантии изготовителя.

• Согласование и утверждение технических условий – ТУ подлежит согласованию на приемочной комиссии.

5. Карта технического уровня и качества продукции ГОСТ 2.116-84.

6. Техническое предложение. ГОСТ 2.118-73.

7. Эскизный проект. ГОСТ 2.119-73.

8. Технический проект. ГОСТ 2.120-73.

9. Комплектность конструкторских документов на печатные платы при автоматизированном проектировании. ГОСТ 2.123-93.

• Основные положения.

• Распространяется на комплект конструкторских документов на односторонние печатные платы (ОПП), двухсторонние (ДПП) и многослойные (МПП).

• При автоматизированном выполнении КД на ПП определяющим является базовый способ выполнения в соответствии с ГОСТ 2.113

• Документы на носителях данных (магнитные носители, перфокарты), предназначены для получения документов на ПП в традиционной форме, механической обработки, контроля ПП и изготовления фотошаблона.

• Комплектность конструкторских документов на печатные платы.

• Чертеж детали (заготовки)- Изображение ПП, материалы, габаритные размеры отверстий и.т.д.

• Чертеж детали (прокладки)- изображение прокладки, материал, габаритные размеры.

• Базовый чертеж детали – постоянные данные для всех исполнений типоразмеров (изображение ПП, габариты, материал, размеры отверстий, шероховатость и др.)

• Чертеж исполнения детали – переменные данные, относящиеся к конкретному исполнению (изображения ПП, отверстия и их размеры, технические требования, проводящий рисунок и.т.д.)

• Базовый сборочный чертеж – постоянные данные, общие для всех исполнений типоразмера (изображение МПП, размеры, технические требования, постоянная часть проводящего рисунка, номера позиций).

• Сборочный чертеж исполнения – Переменные данные, относящиеся к конкретному исполнению (упрощенное обозначение МПП, отверстия, технические требования, проводящий рисунок)

• Базовая спецификация –

• Спецификация исполнения –

• Технические требования –

• Таблица проверки монтажа – данные для контроля электрических соединений.

• Таблица координат отверстий –

• Данные фотошаблона – информация о рисунке слоя ПП.

• Данные сверления – информация о координатах расположения, диаметрах и количества отверстий.

• Данные для обработки контура – информация о контуре.

• Данные контроля – информация о координатах контактов или контактных площадках, электрически соединенных между собой.

• Ведомость документов на носителях данных –

• Данные о результатах проектирования печатных плат -

• Допускается включать программные документы, полученные в результате автоматизированного проектирования.

• Допускается вместо таблиц, указанных в номенклатуре, включать программы автоматизированного контроля ПП.

• Программы на носителях более трех записывают в «Ведомость документов на носителях данных (ВП)». И одновременно записывают в спецификацию в раздел «Комплекты»

• При менее трех носителях записывают в спецификацию в раздел «Документация».

• В состав постоянных данных, помещаемых на базовом чертеже, могут быть включены:

• Изображение ПП.

• Размеры и прочие указания для механической обработки.

• Указания о материале.

• Разметка для установки электрического соединения.

• Крепежные отверстия для установки ПП в сборочной единицы.

• Контрольные элеметы (для контроля и проведения испытаний ПП).

• Технические требования.

• Проводящий ресунок.

• Маркировка позиционных обозначений электроизделий и(или) конструкторский адрес.

• Место обозначения ПП.

• Место обозначения сборочной единицы.

• Место порядкового номера изменений.

• Номера позиций для МПП и.т.д.

• В состав переменных данных, помещаемых на чертеже исполнения, могут быть включены:

• Упрощенное изображение ПП.

• Проводящий рисунок.

• Маркировка позиционных обозначений электроизделий и(или) конструкторский адрес.

• Обозначение ПП.

• Обозначение сборочной единицы.

• Порядковый номер изменения.

• Таблица переходных и монтажных отверстий.

• Технические требования.

• Номера позиций МПП и.т.д.

• При выполнении чертежа исполнения на 2 и более листах технические требования размещают на первом листе. Приводящий рисунок может быть выполнен на последующем листе.

• Над основной надписью чертежа исполнения должна быть ссылка на базовый документ по типу “Остальное см. ХХХ.ХХХХХ.ХХХ”.

• Над основной надписью базового чертежа надпись “Остальное см. чертеж исполнения”.

Пример построения комплекта конструкторских документов для МПП

Таблица Спецификация Базовая

проверки исполнения МПП спецификация

монтажа

Таблица Сборочный Базовый

координат чертеж сборочный

отверстий исполнения чертеж

Сборочный Базовый Чертеж

чертеж чертеж (заготовка, прокладка,и.т.д)

детали

Спецификация Чертеж

исполнения

детали

Ведомость Документы

документов на носителях

на носителях данных

данных

Условные обозначения:

- - - документы для конструкторско-технологического

варианта открытых контактных площадок,

выступающих выводов, послойного наращивания;

----- - направление входимости документа
