Правила выполнения электрических схем цифровой вычислительной техники. Гост 2.708-81.
Общие положения
При большой насыщенности допускается делить поле на ряды, колонки, зоны, применять метод координат и.т.д.
Не допускается применение обозначений I и О.
В пределах листа на прерванной линии после обозначений допускается указывать в круглых скобках адрес места продолжения (рис.37) или через дробную черту количество ее разветвлений (рис.38).
Е
сли прерванная линия продолжается на нескольких листах в скобках указывается номера листов (рис.38).
Адреса продолжения линий можно указывать в таблице, тогда в круглых скобках ставится знак Т и номер таблицы. Например (*Т6).
Направление потоков информации при необходимости указывают стрелками (черт.6).
Допускается функциональные части изображать в виде условно-графического обозначения (УГО) (см. табл. ГОСТА).
Обозначения условные проводов и контактных соединений электрических элементов оборудования и участков цепей в электрических схемах гост 2.709-89.
В системе оюозначений соблюдены следующие принципы
Нумерацию начинают с концевой точки (рис.39)
Когда несколько одинаковых элементов соединяют в группу, концы этих элементов обозначают следующим образом (рис.40).
Одинаковые группы элементов различают, помещая перед этими обозначениями порядковые номера (рис.41)
Буквенные обозначения зажимов ля элементов постоянного тока предпочтительно выбирать из первой половины латинского алфавита. Для переменного из второй половины.
О
бозначения зажимов электрических устройств, присоединенных к специальным проводам, приведены в таблице 1.
Таблица 1.
Для перменного тока
1-я фаза U
2-я фаза V
3-я фаза W
нейтральный провод N
Защитный провод PE
Заземляющий провод Е
Провод бесшумного заземления ТЕ
Провод соединения с корпусом ММ
Провод эквипотенциальный СС
Обозначение проводов специального вида приведено в таблице 2.
Таблица 2.
Система питания переменного тока
Фазовый провод L
1-я фаза L1
2-я фаза L2
3-я фаза L3
нейтральный провод N
Система питания постоянного тока
Положит. Полюс L+
Отриц. полюс L-
Средний провод М
Защитный провод с заземлением PE (без зазем. PU) Соединенный защит и заземл провод PEN
Заземляющий провод Е
Провод бесшумного заземления ТЕ
Провод соединения с корпусом ММ
Провод эквипотенциальный СС
Обозначения участков цепи
Н

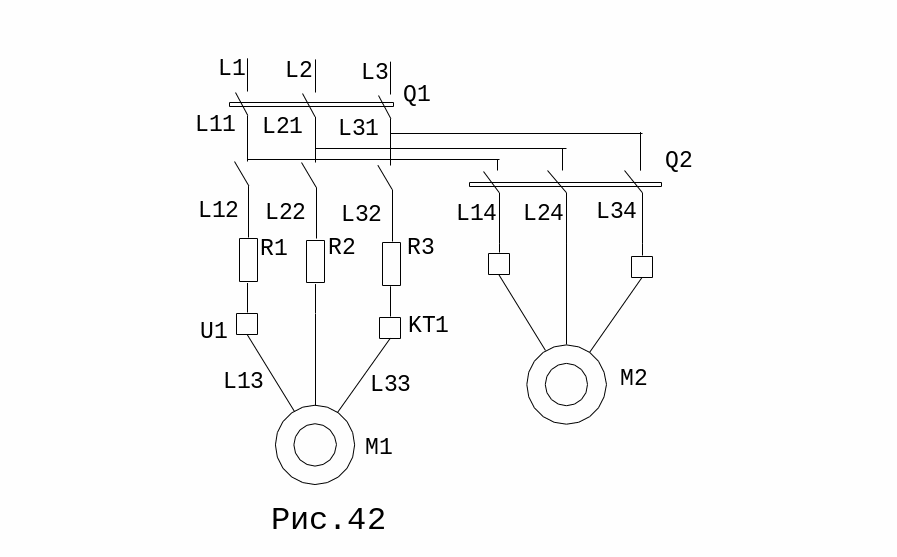

апример, участки цепи 1-ой фазы L1,L11,L12,L132, 2-ой фазы L2,L21,L22,L23 (рис.42)

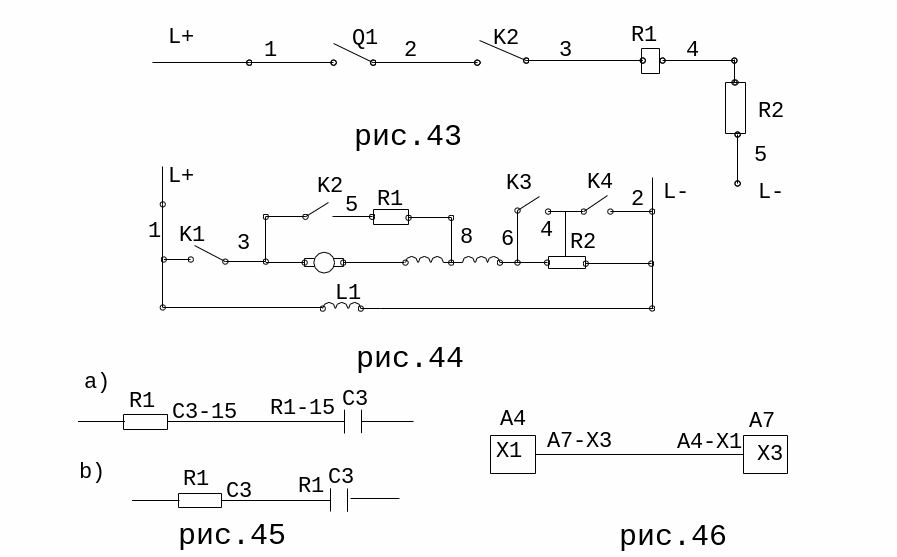

Цепи постоянного тока обозначают нечетными числами на участках положительной полярности и четными числами на участках отрицательной полярности рис.43. В обозначение цепи допускается включать обозначение, функционального назначения цепи. В качестве обозначений могут быть использованы адреса присоединений участков цепи (рис.45b, 46) или смешанное обозначение, состоящее из указания цепи и адресов присоединения (рис.45a).
