Билеты по электротехнике

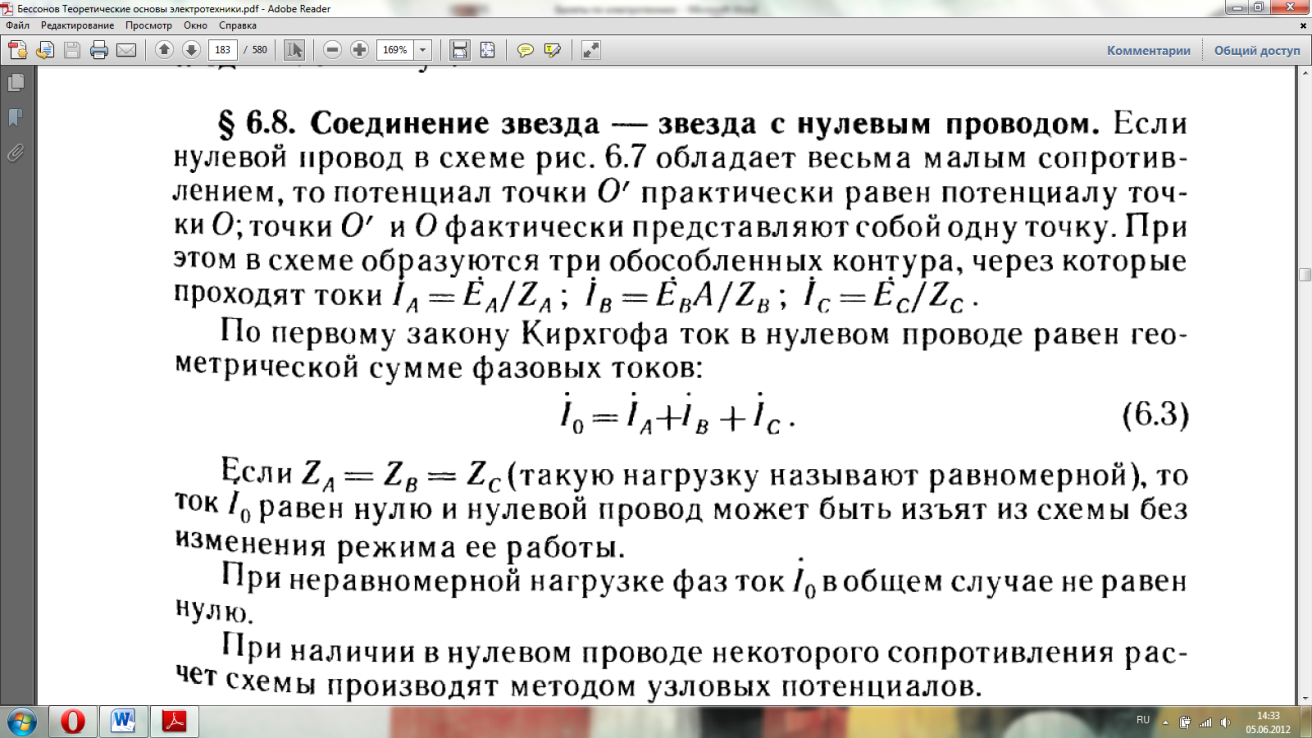

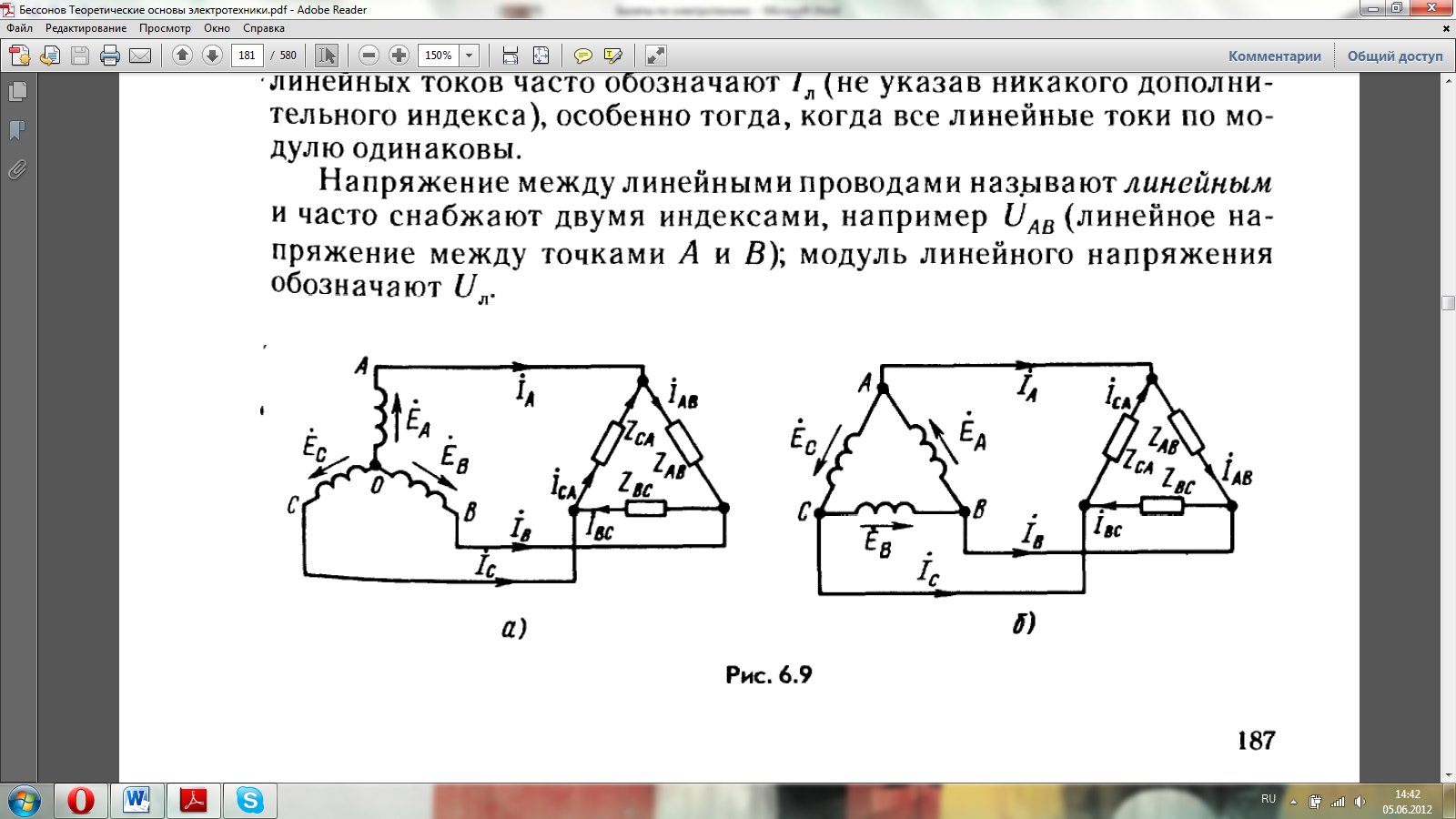

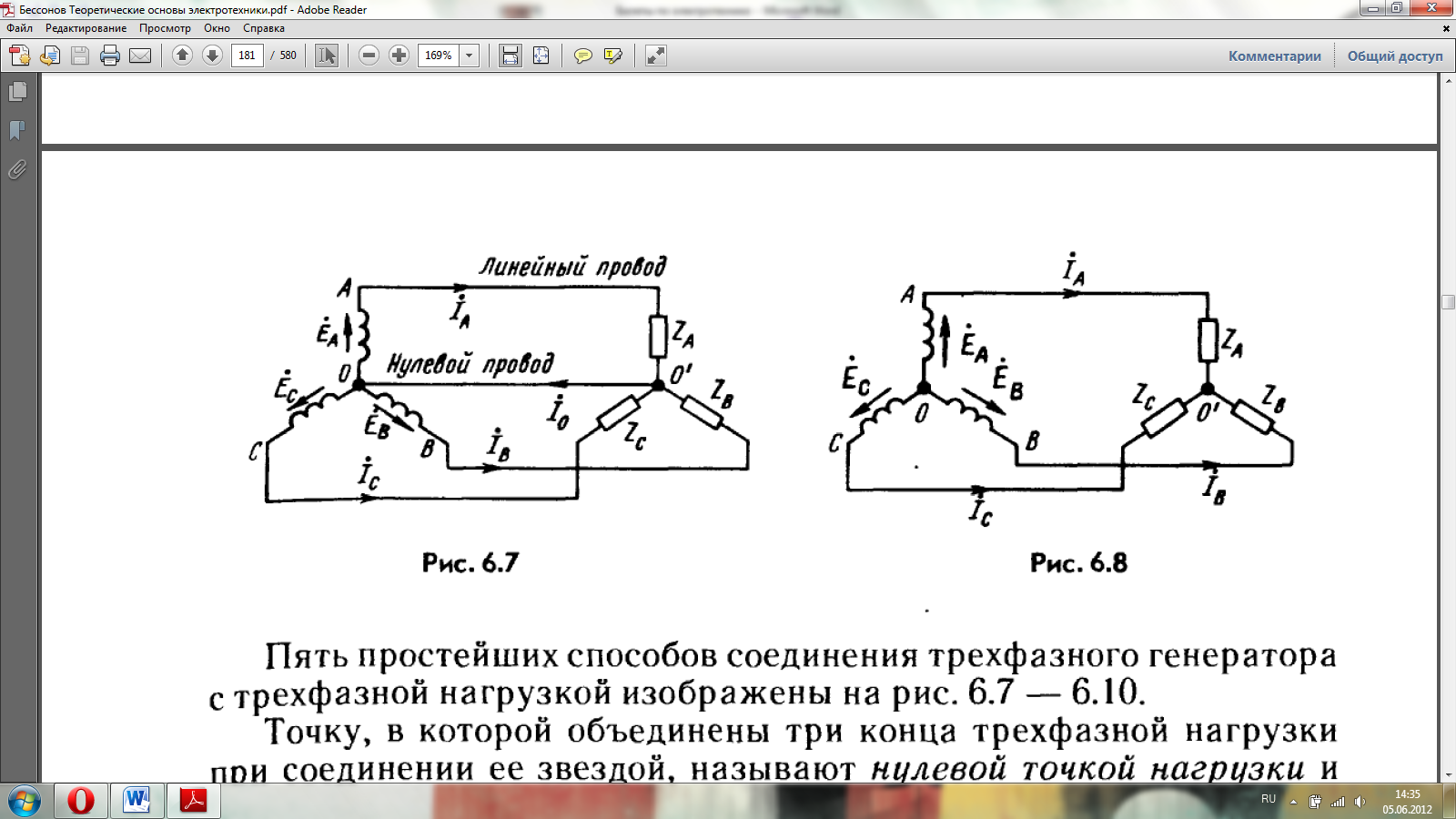

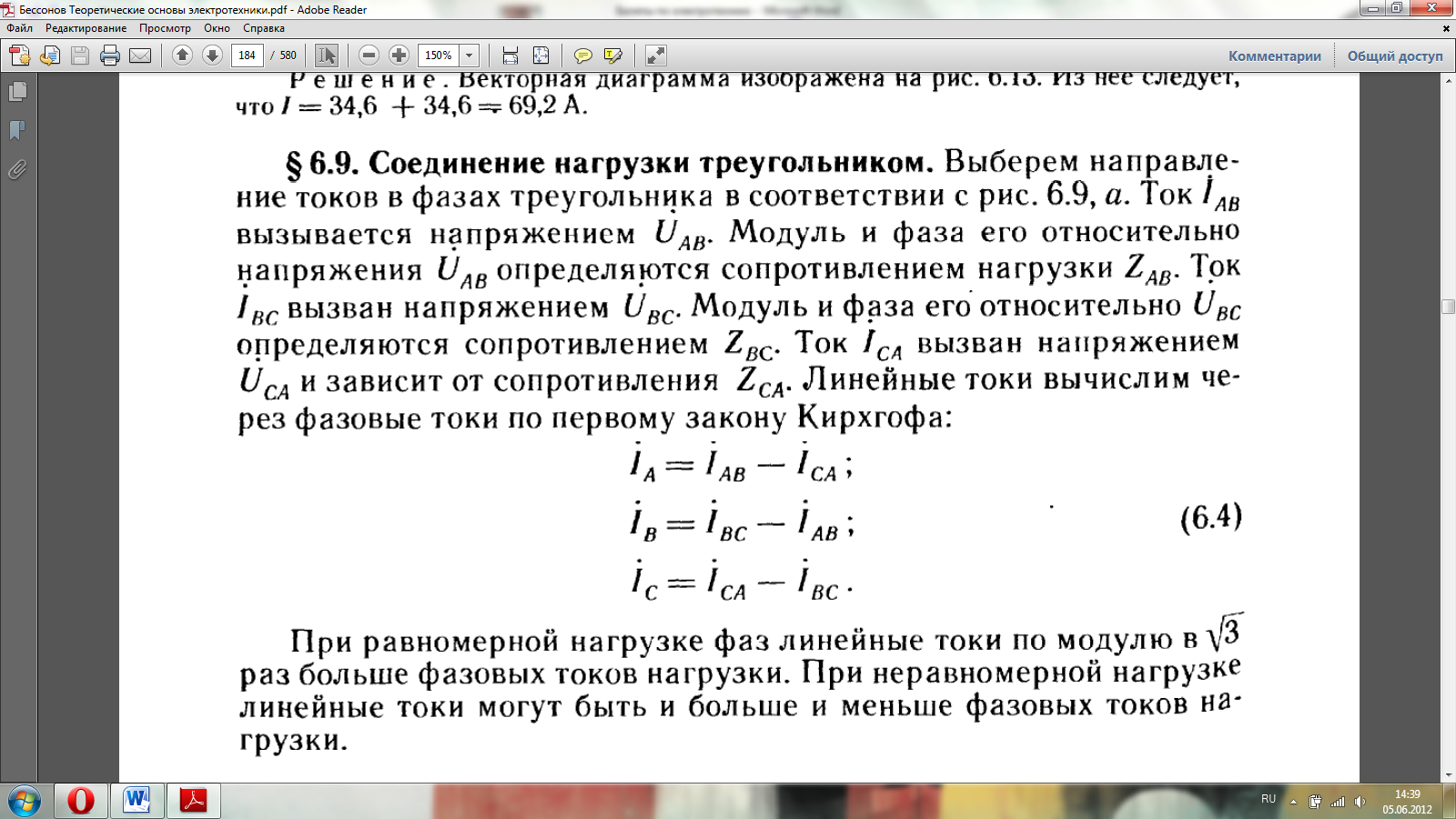

Трехфазные цепи: эдс, напряжения и токи в системе при соединении фаз генератора и нагрузки звездой, треугольником. Преимущества трехфазной системы.

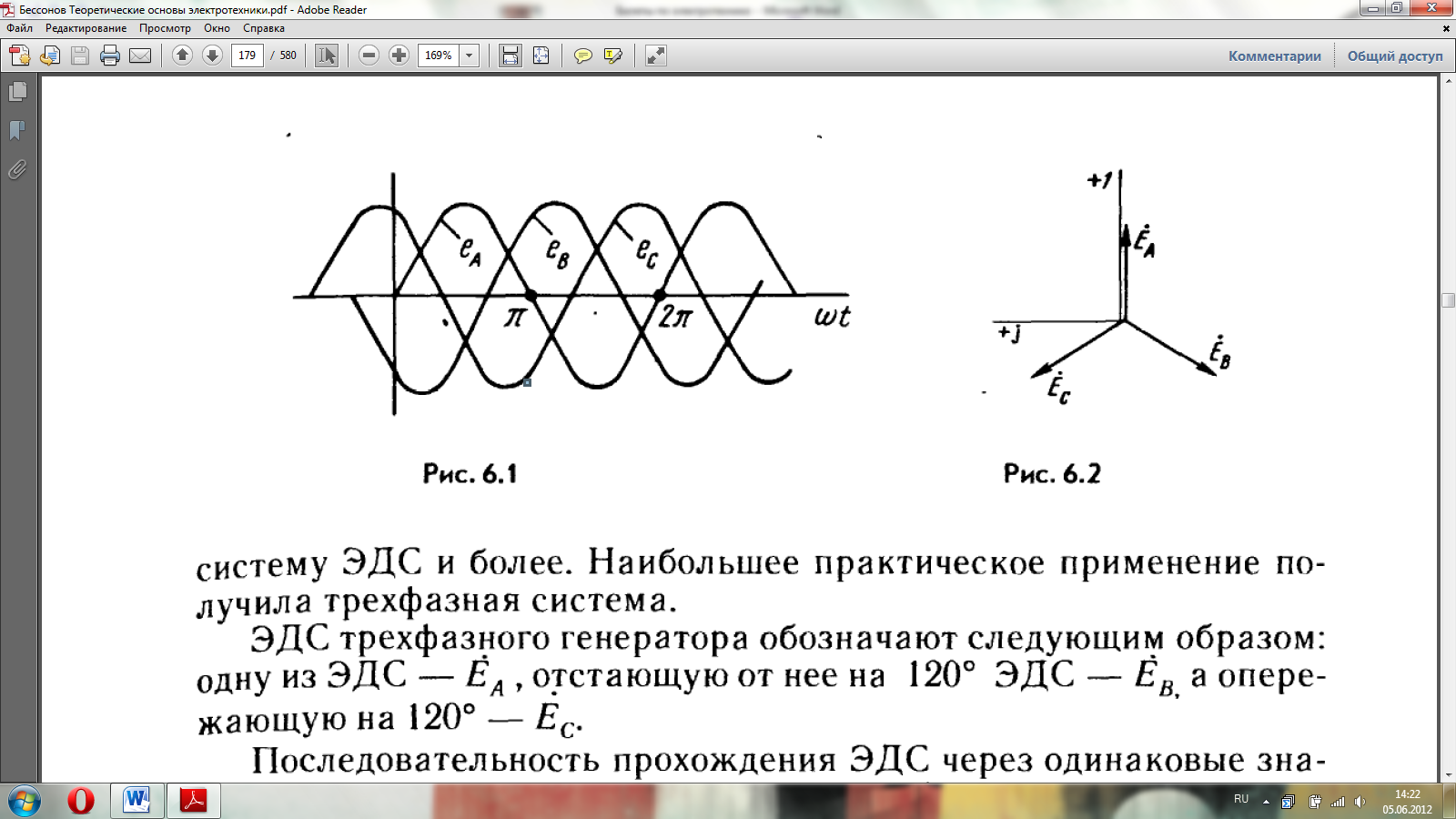

Трехфазная система ЭДС. Под трехфазной симметричной системой ЭДС понимают совокупность трех синусоидальных ЭДС одинаковой частоты и амплитуды, сдвинутых по фазе на 120 градусов.
Принцип получения трехфазной системы ЭДС. В равномерном магнитном поле с постоянной угловой скоростью ω вращаются три одинаковых жестко скрепленных друг с другом катушки. Плоскости катушек смещены в пространстве друг относительно друга на 120°. В каждой катушке наводится синусоидальная ЭДС одинаковой амплитуды. По фазе ЭДС катушек сдвинуты на 120°.
Преимущества трехфазной системы. Широкое распространение трехфазных систем объясняется главным образом тремя основными причинами: 1) передача энергии на дальние расстояния трехфазным током экономически более выгодна, чем переменным током с иным числом фаз; 2) элементы системы – трехфазный синхронный генератор, трехфазный асинхронный двигатель и трехфазный трансформатор – просты в производстве, экономичны и надежны в работе; 3) система обладает свойствами неизменности значения мгновенной мощности за период синусоидального тока, если нагрузка во всех трех фазах трехфазного генератора одинакова.
Операторный метод расчета переходных процессов: преобразование Лапласа; основные свойства преобразования Лапласа; операторное изображение некоторых типовых воздействий.
Переходный процесс – процесс перехода цепи от одного энергетического состояния к другому. Эти процессы вызываются коммутацией эл. цепи. Коммутация – любое изменение параметров цепи, ее конфигурации, а также отключение и подключение источников. Коммутацию считают мгновенной, однако перех. процесс протекает опред. время.

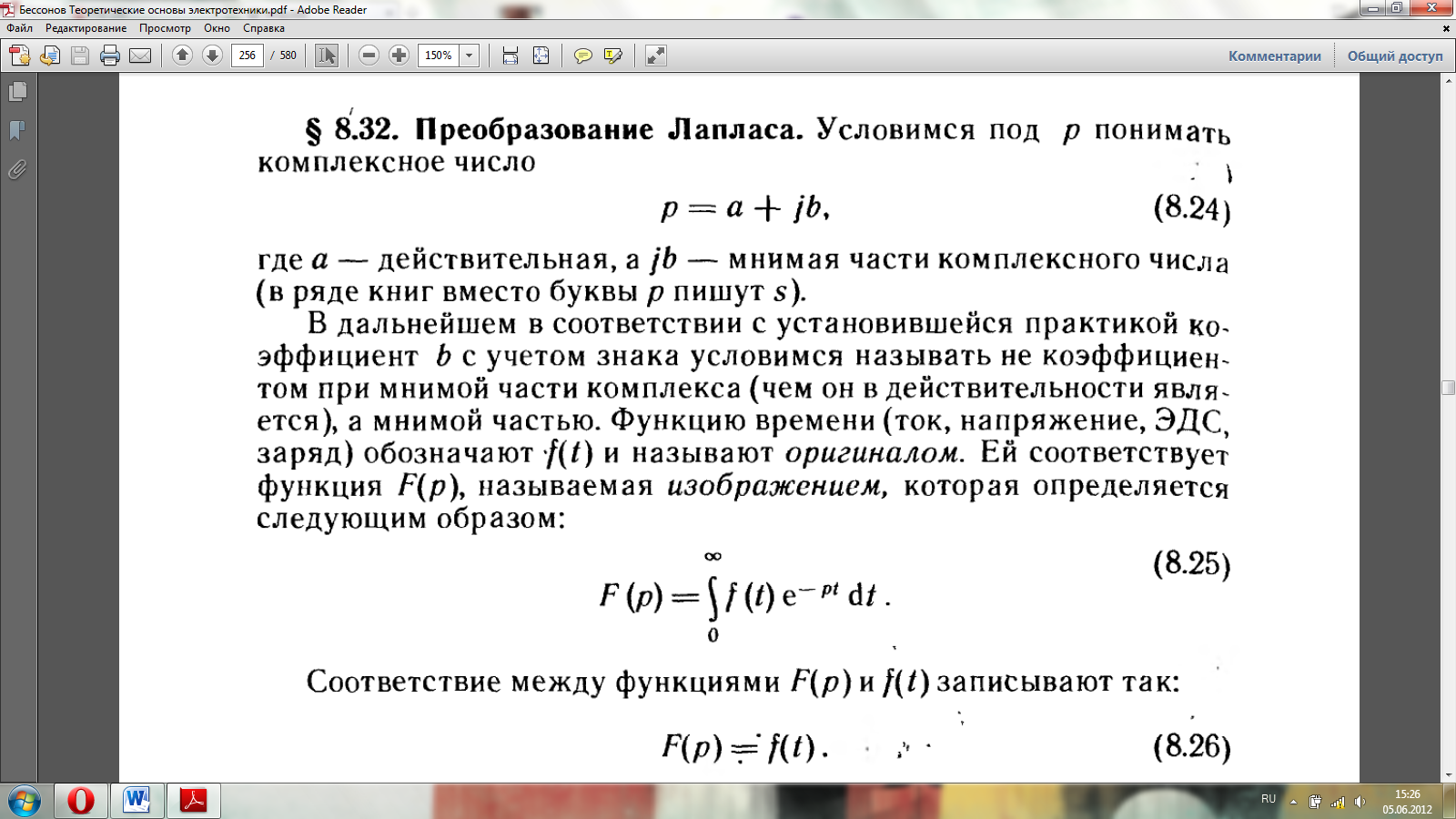

Преобразование Лапласа.

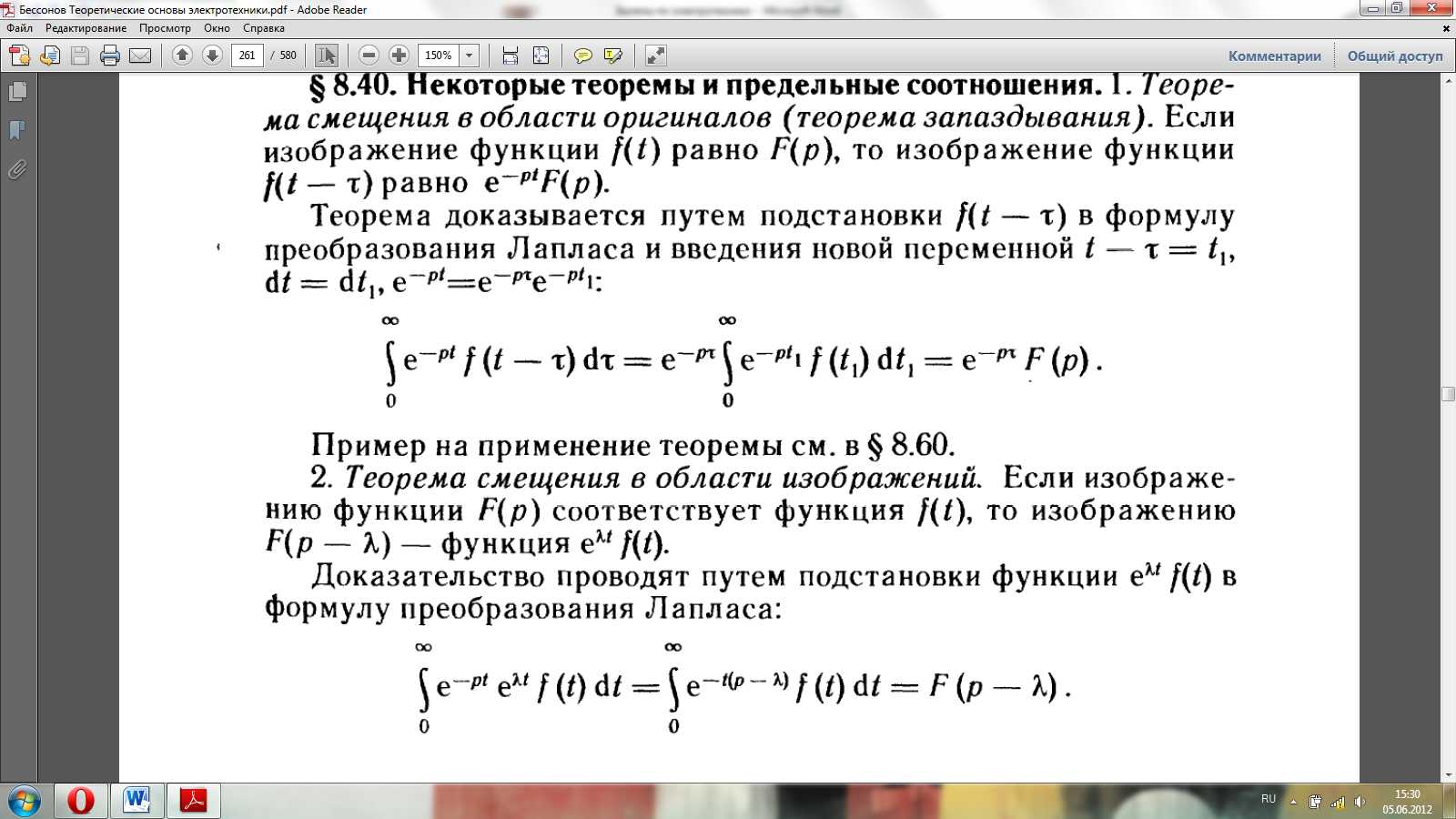

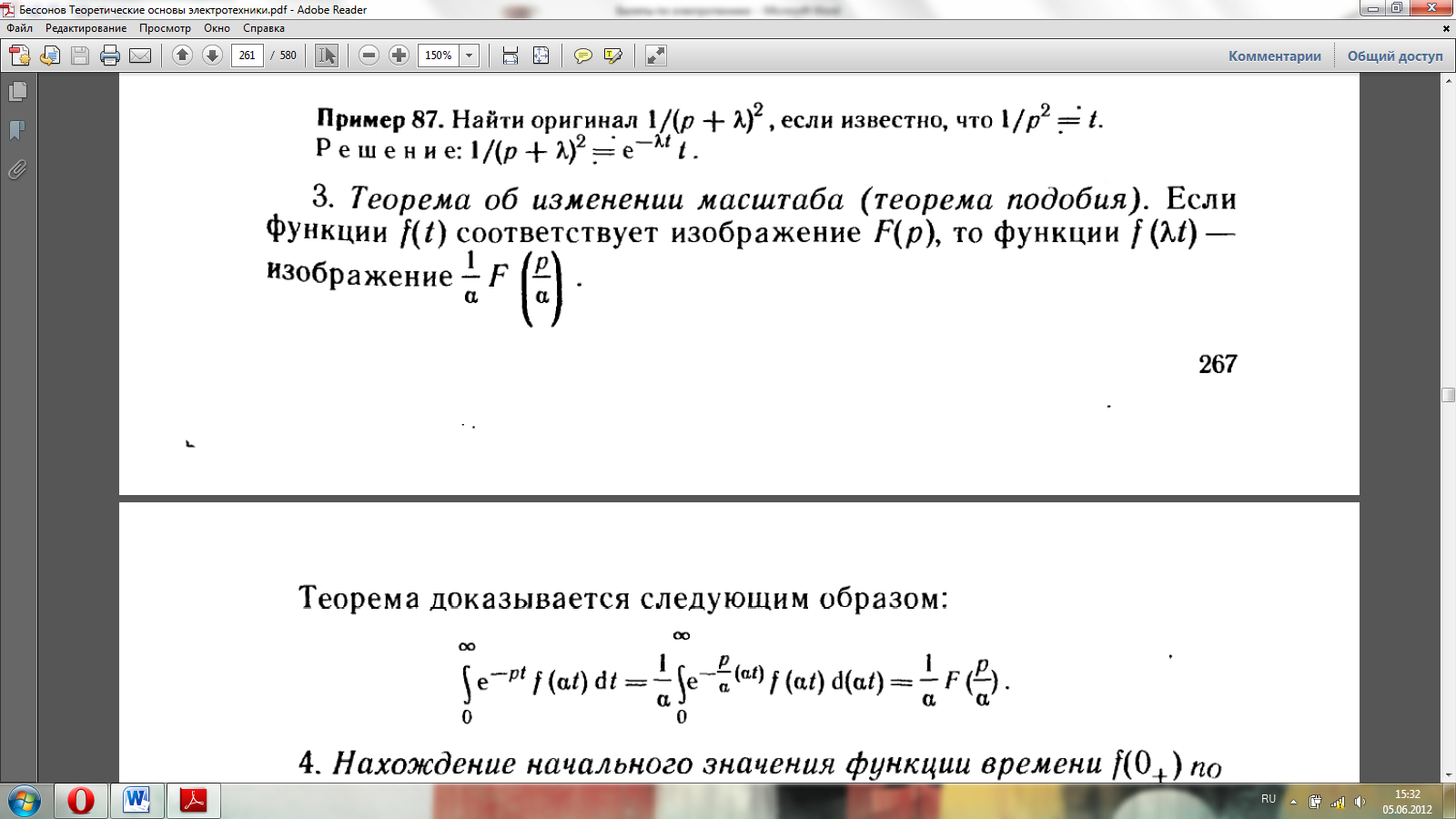

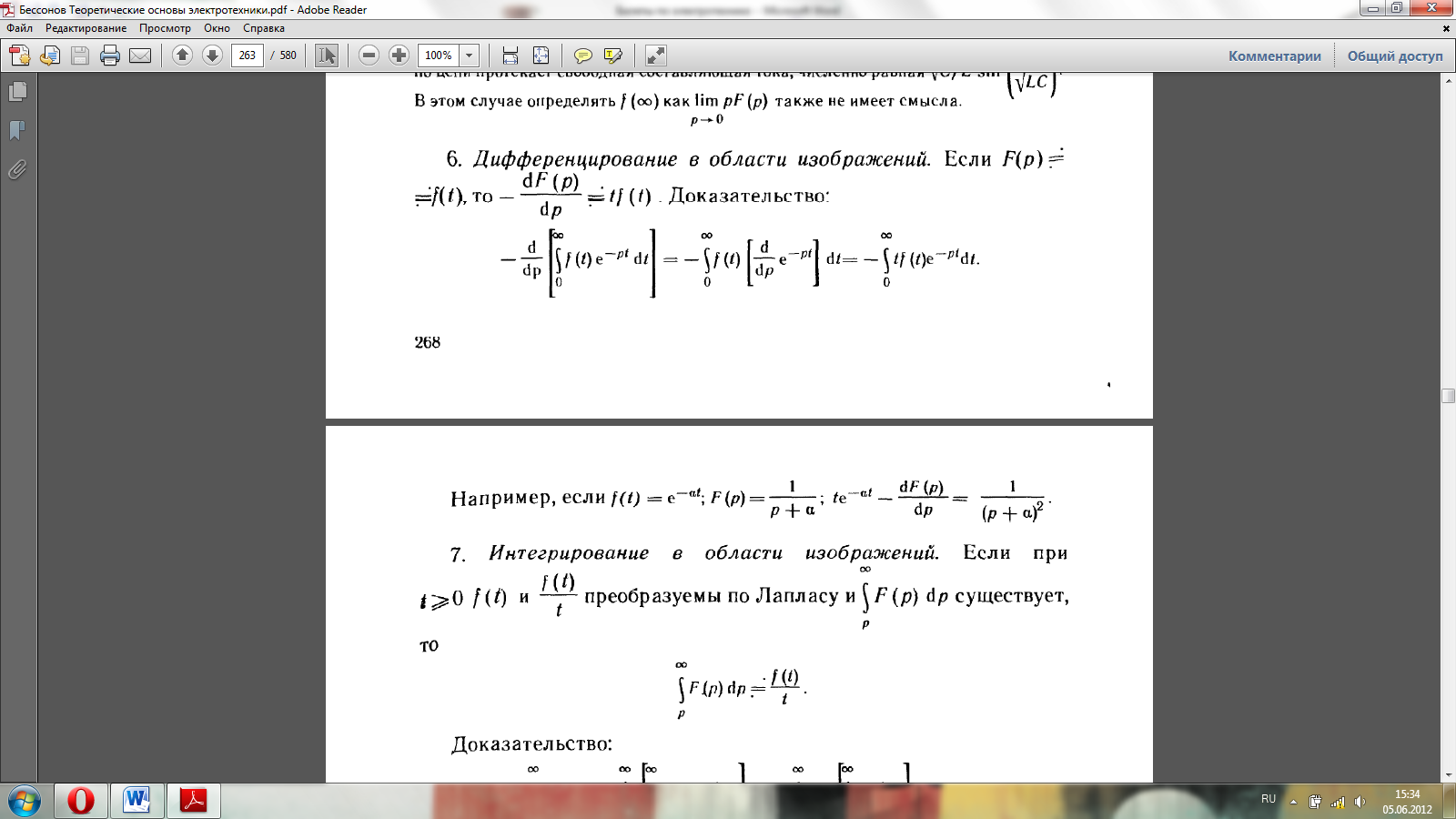

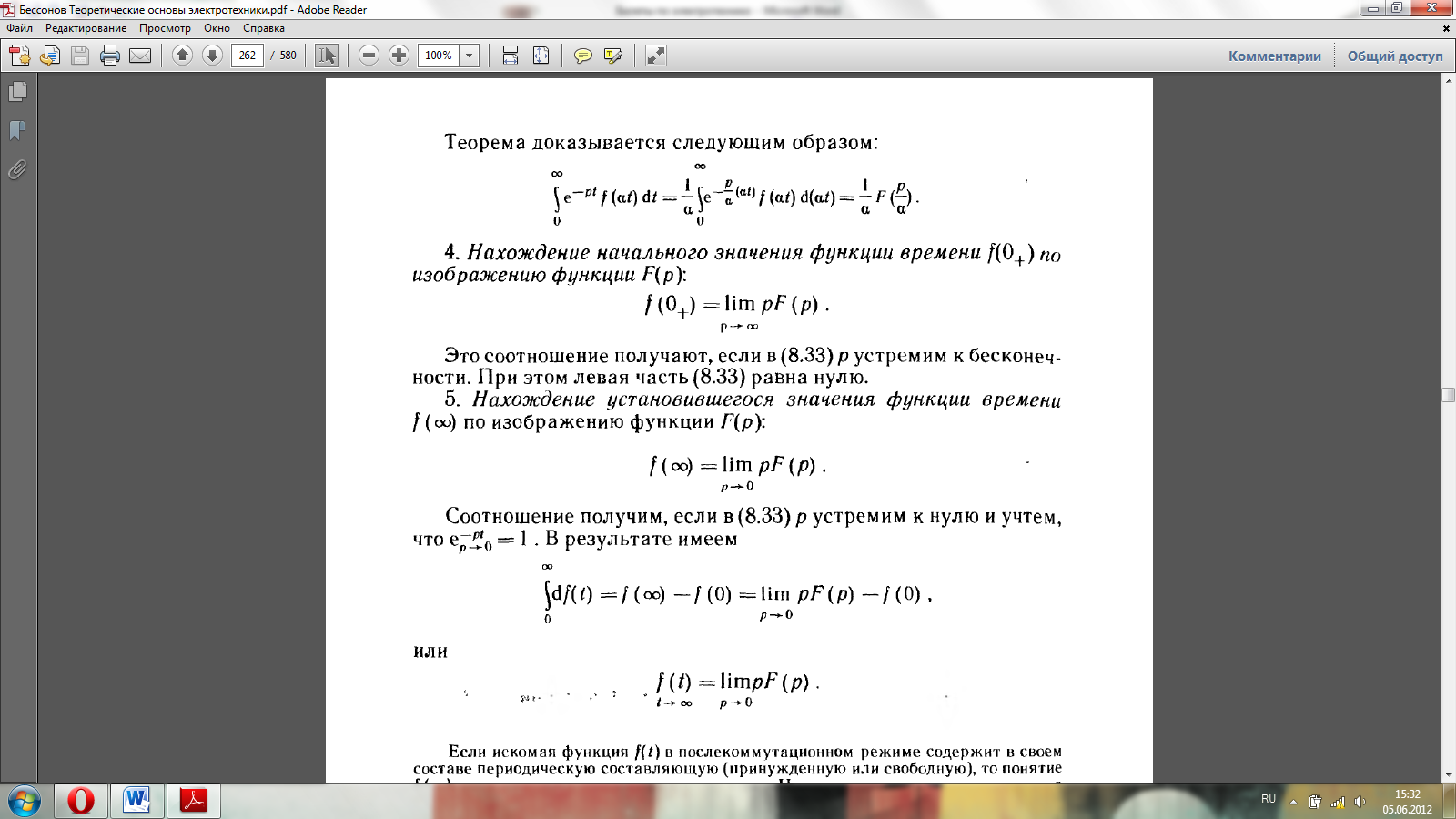

Основные свойства преобразования Лапласа.
Теор. линейности:
Законы Ома и Кирхгофа в операторной форме, операторные схемы замещения элементов электрической цепи. Закон Ома в операторной форме для r-l-c цепи для ненулевых начальных условий.

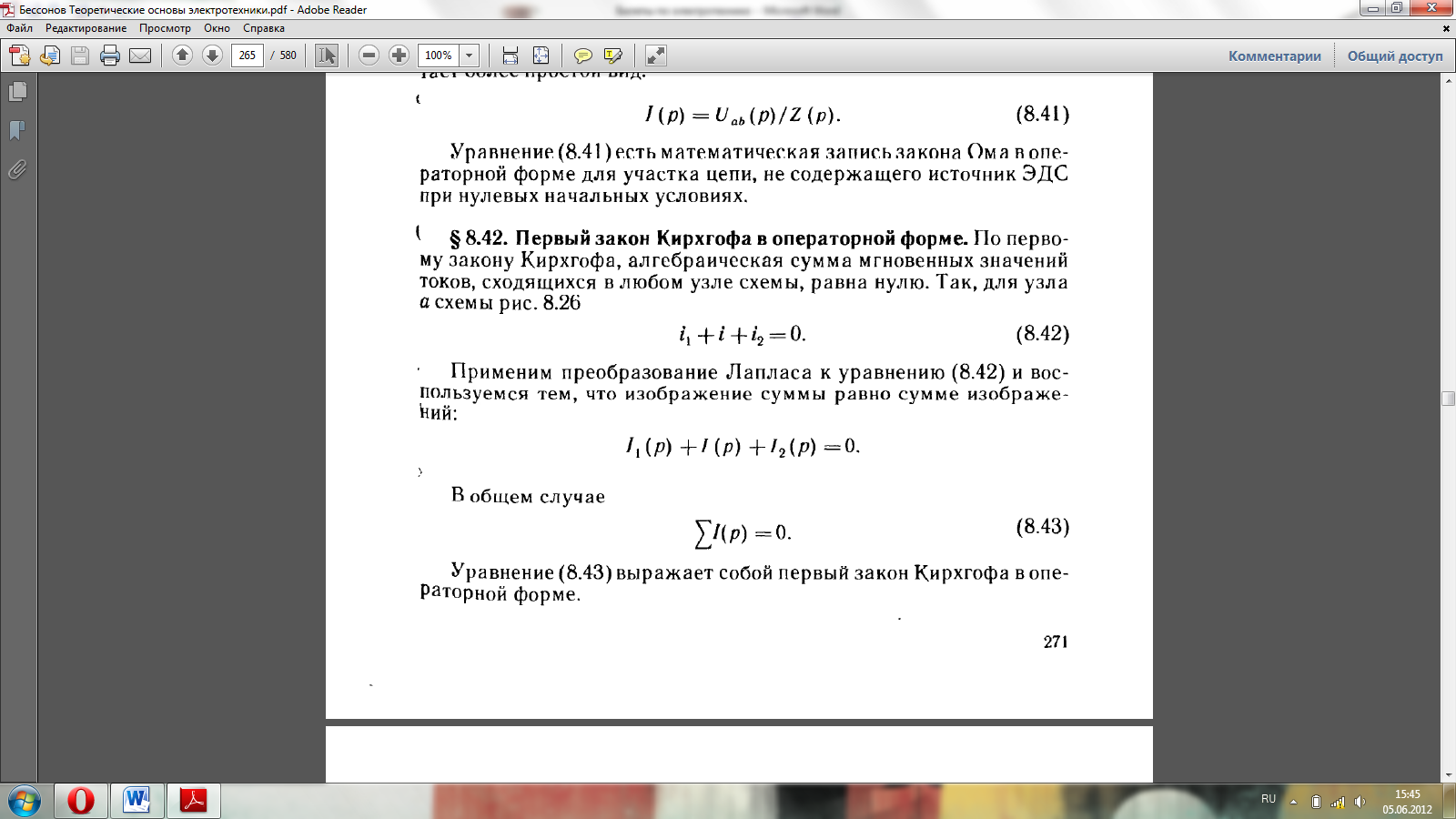

Закон Кирхгофа в операторной форме. Первый закон Кирхгофа.

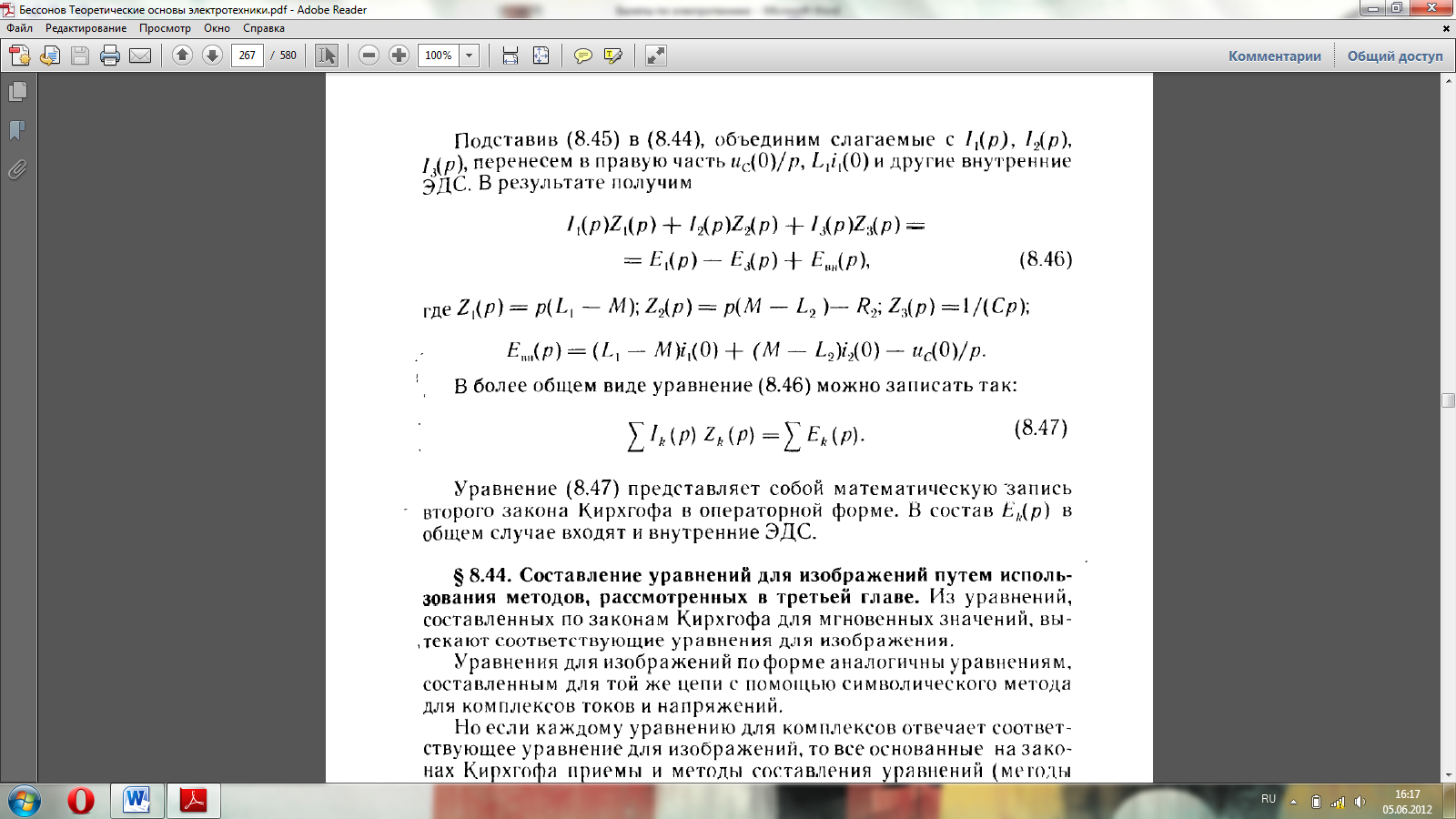

Второй закон Кирхгофа.

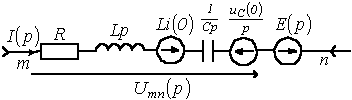

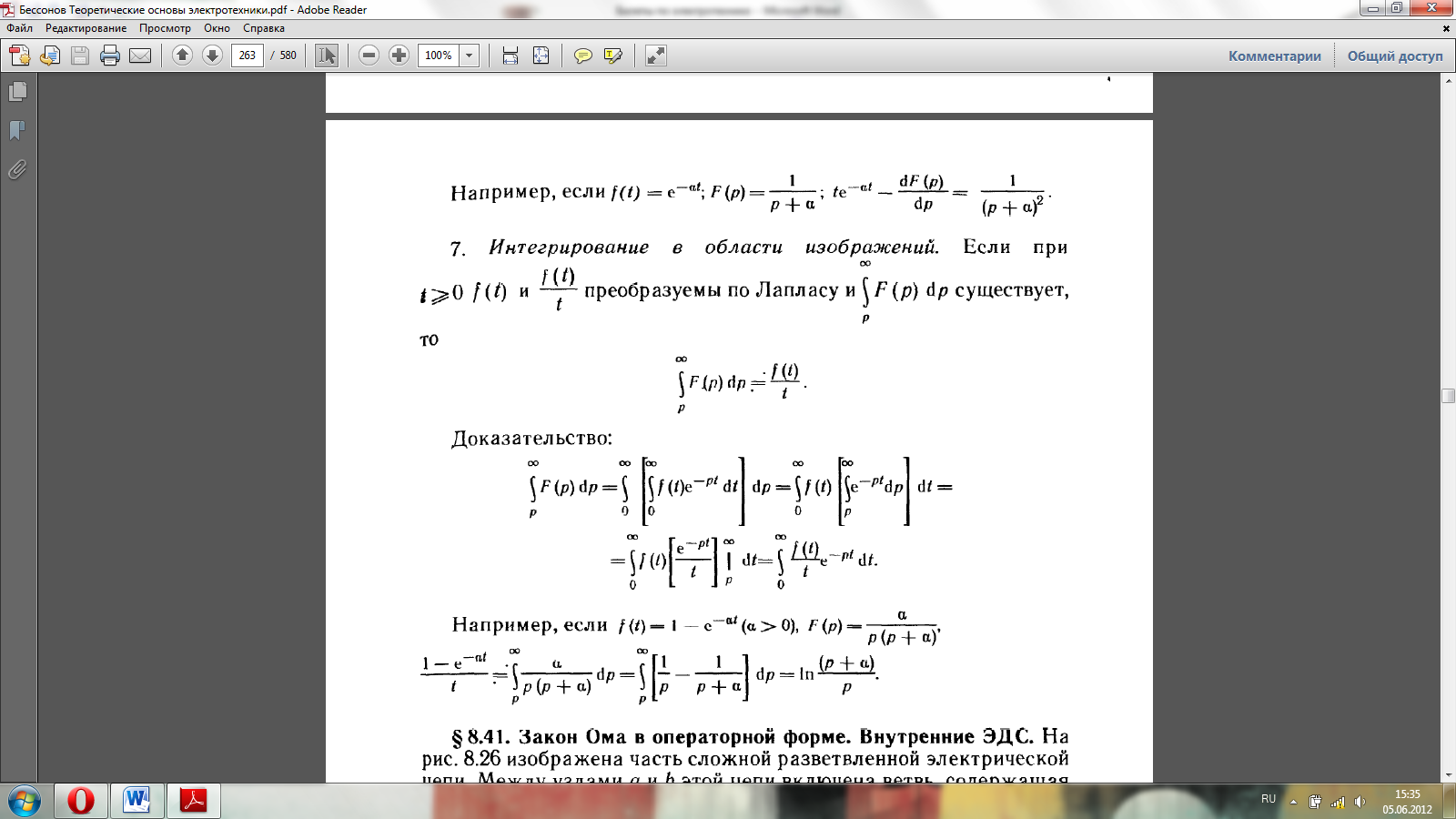

Закон Ома.

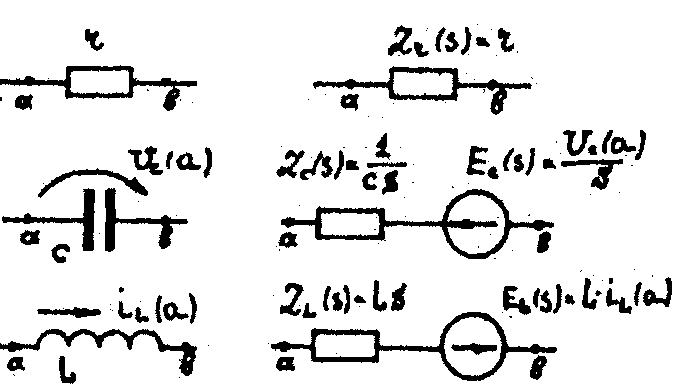

Операторные схемы замещения элементов
Переход от операторного изображения к оригиналу. Расчет схем с некорректной коммутацией операторным методом.
Переход от
изображения к оригиналу. Для определения
оригиналов, т.е. исходных токов и
напряжений можно воспользоваться либо
таблицами, либо применить теорему
разложения. Для случая вещественных и
различных корней формула разложения
имеет вид
(1), где
,
где
,
n- число корней,
- корни характеристического уравнения
многочлена знаменателя
при
,
При наличии
нулевого корня s=0
имеем
и формула разложения принимает вид
Для случая комплекс.-сопряж. корней

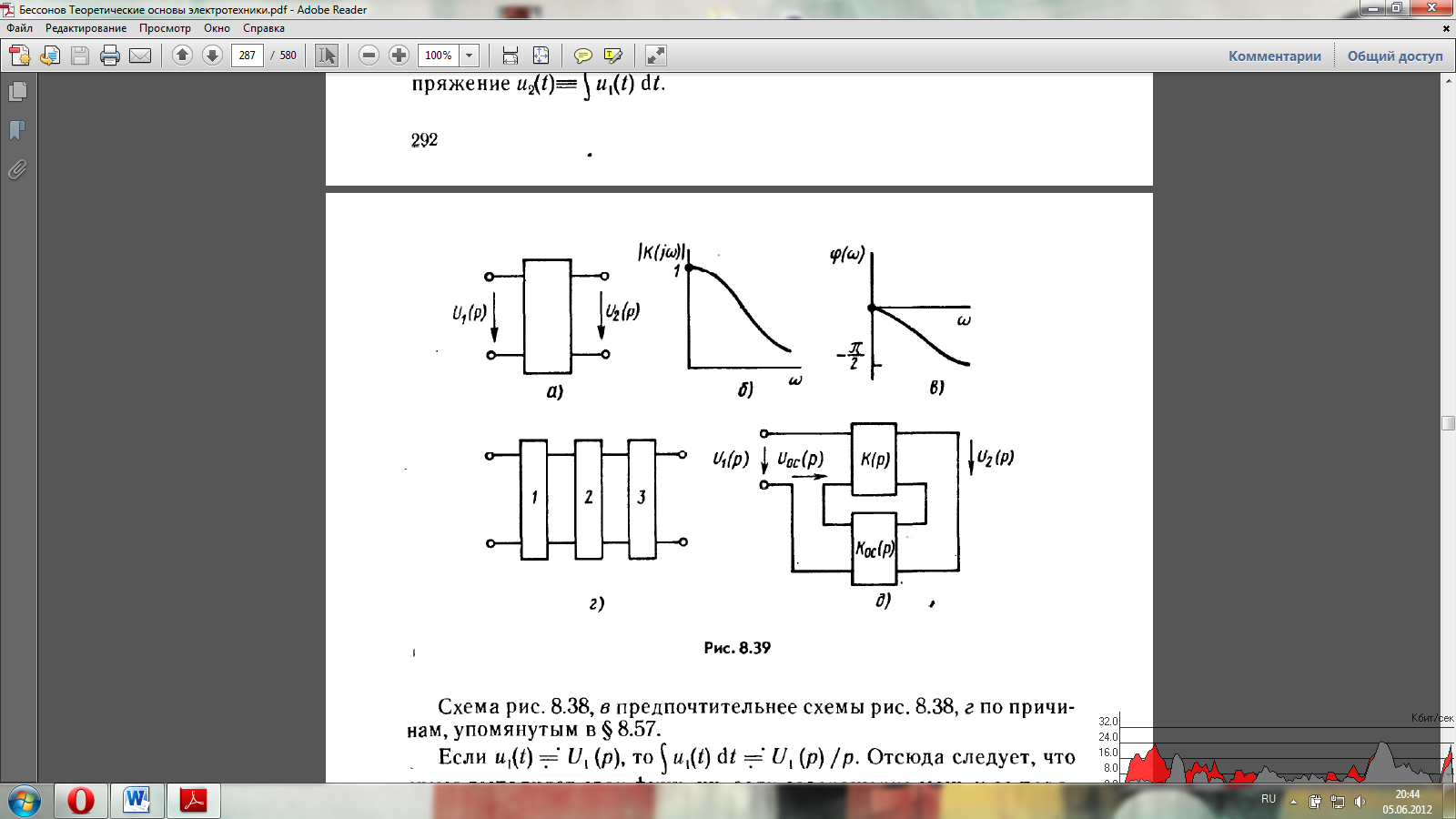

Операторная передаточная функция цепи, ее связь с переходной и импульсной характеристиками цепи, с комплексной передаточной функцией цепи.
Операторные передаточные функции.
Определяются как отношение изображения выходной реакции к изображению входного воздействия. Различают 4 вида передаточных функций:
1)
- операт. передаточная ф-я по напряжению
2)
- по току
3)
-
передаточное сопротивление 4)
-
передат. проводимость
Если заменить
s на
,
то получим комплексные передаточные
ф-ии. Они широко используются при
частотных методах анализа ЭЦ., для
построения АЧХ, ФЧХ, годографа. Зная
передаточную ф-ю нетрудно найти
изображение реакции цепи, а следов. и
оригинал, т.е. искомую реакцию на заданное
воздействие.
Передаточной
ф-ей назыв. зав-ть от частоты отношения
комплексных амплитуд или комплексных
действующих значений электрич. величин
на выходе и входе 4-плюсника при заданном
режиме передачи.
- коэф. передачи по напряжению,
-
по току.
, где
-
АЧХ,
-
ФЧХ

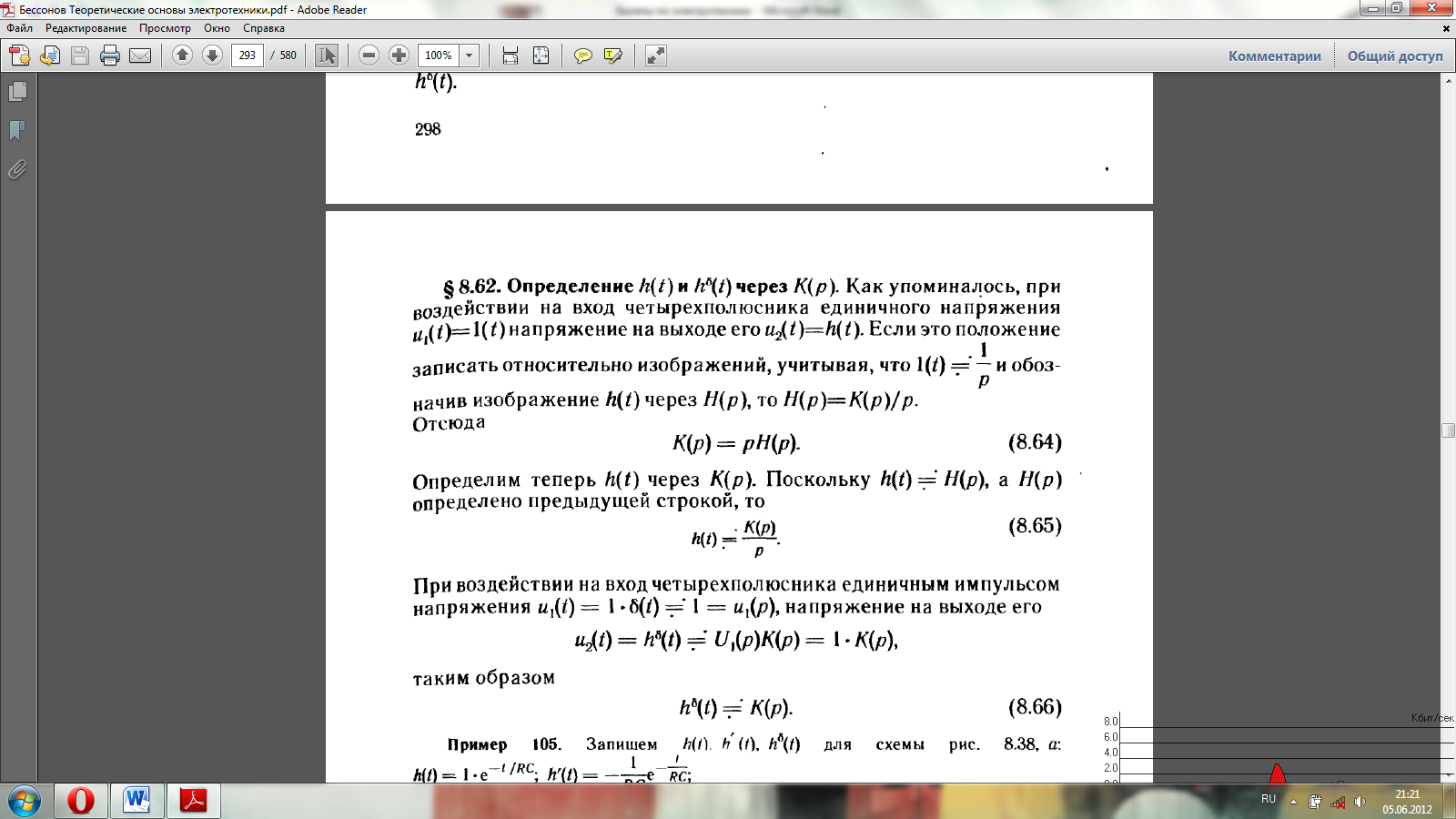

Связь с
импульсной хар-кой g(t)
(отклик цепи на бесконечно узкий импульс
(дельта-импульс):
Связь с
переходной характеристикой
(перех.
хар-ка – реакция цепи на воздействие
в виде единичной ф-ии при нулевых н.у.)
,
где
.
