Полевые транзисторы с изолированным затвором и индуцированным каналом.
Рассмотрим на примере транзистора с каналом «n»-типа:
Рис.33
Принцип включения: И-С включается так, чтобы основные носители двигались от И к С: на затвор подается такой потенциал, чтобы создавался канал того же типа как И,С.
На нашем примере на З подает плюс, поэтому электрическое поле З притягивает электроны и у З создается канал (индуцированный). Напряжение З-И, при котором создается канал, называется пороговый (U п).
Основное свойство: Iк = Iс заметно зависит от U з-и, начиная с U п.

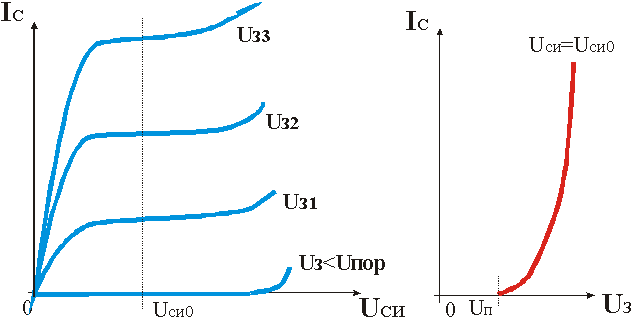

Покажем это на характеристиках:
Рис.34
Рис.34а
Виды и условные графические обозначения
1. Полевой транзистор с изолированным затвором и индуцированным каналом «n»- типа
Рис.35
2. Полевой транзистор с изолированным затвором и индуцированным каналом «p»- типа
Рис.36
Особенности полевого транзистора
Самое большое Rвх., достигает 100 кОм и нескольких мегаом, т.к. на входе транзистора имеем обратно включенный «p-n» переход или изолированный затвор.
Полевой транзистор чувствителен к статическому электричеству.
Однопереходные транзисторы
Однопереходной транзистор или двух базовый диод – это полупроводниковый прибор, имеющий один p-n-переход и три вывода (Б1- база первая, Б2- база вторая, Э - эмиттер).
Рассмотрим на примере транзистора с базой «n»-типа:
Рис.37
Принцип включения: Б1, Б2 включаются так, чтобы основные носители двигались от Б1 к Б2, p-n-переход Б1-Э включается в прямом направлении.
Основное свойство однопереходных транзисторов
При прямом включении ВАХ имеет N-образный участок, поэтому однопереходные транзисторы применяются для усиления или генерации электрических колебаний.
Особенности однопереходных транзисторов
Однопереходные транзисторы работают только на низких частотах до 1,5 кГц.
УГО и виды:
Рис.38
Однопереходной транзистор с базой n-типа
Рис.39
Однопереходной транзистор с базой р-типа.
Тема 3. Тиристоры и оптроны
Назначение, устройство, принцип действия, принцип включения, основное свойство, виды, уго тиристоров
Назначение, устройство, принцип действия, принцип включения, основное свойство, виды, уго оптронов

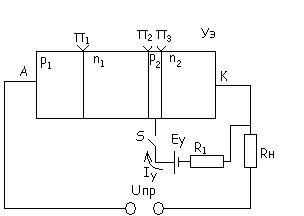

I. Тиристор – полупроводниковый прибор, имеющий три p-n-перехода и три вывода: анод (А), катод (К), управляющий электрод (Уэ).
*Анод – это вывод крайней «p1»-области;
*Катод-это вывод крайней «n2»-области;
*Управляющий электрод-это вывод средней области.
Рис.40
Уэ
+
Принцип включения:
На аноде (А) плюс на катоде (К) минус – прямое включение (Uпр.); p-n-переход управляющего электрода (Уэ) включается в прямом направлении.
Работа
а) Ключ S разомкнут, Uпр увеличивается от 0 до Uвкл., при этом p-n-переходы П1, П3 – открытый (прямое включение), П2 – закрытый (обратное включение), поэтому ток нагрузки Iн = Iа (ток анода) очень мал – тиристор закрыт.
б) Ключ S – разомкнут, при Uпр = Uвкл, происходит пробой p-n-перехода П2, Iн определяется Rн – тиристор открывается.
в) Ключ S замкнут, под действием источника Еу электроны из области n2 входят в область p2 и способствуют пробою p-n-перехода П2. В результате тиристор открывается при меньшем напряжении включения.
Чем больше ток управления Iу, тем Uвкл меньше.
