Описание результатной (выходной) информации.

Выходные документы представляют собой результат обработки выходных данных, которые имеют удобный для пользователя вид. В данном случае выходными документами являются отчеты.

Отчет «Водители» выводит полную информацию о водителях и расписании их работы, а также содержит информацию: водители, № автобуса, утро-день, вечер-ночь.

Водители Водители № автобуса Утро-день Вечер-ночь Х(20) Х(6) Х(15) Х(15)

Рисунок 7 – Структура выходного документа «Водители»

Отчет «Расписание маршрутов» выводит полную информацию о расписании автобусов в городе, также содержит информацию: № движения, № автобуса, Кол-во остановок, общая продолжительность пути, кол-во рейсов за день.

Расписание маршрутов № движения № автобуса Кол-во остановок Общая продолжительность пути Кол-во рейсов за день 9(3) Х(6) 9(3) Х(13) 9(3)

Рисунок 8 – Структура выходного документа «Расписание маршрутов»

Отчет «Интервалы движения» выводит полную информацию прибытии транспорта на нужную остановку, а также содержит информацию: № автобуса, № движения, утро, обед, вечер, ночь.

Интервалы движения № автобуса № движения Утро Обед Вечер Ночь Х(6) 9(2) Х(10) Х(11) Х(10) Х(12)

Рисунок 9 – Структура выходного документа «Интервалы движения»

Разработка базы данных

Применимо к нашей задаче на первом этапе проектирования базы данных выделим следующие сущности (объект, информация о котором хранится в базе данных):

• Автобусы;

• водители;

• интервалы движения;

• расписание маршрутов.

Второй этап заключается в определении взаимосвязей между сущностями согласно требованиям к базе данных. В соответствии с этим информационная модель задачи будет выглядеть следующим образом:

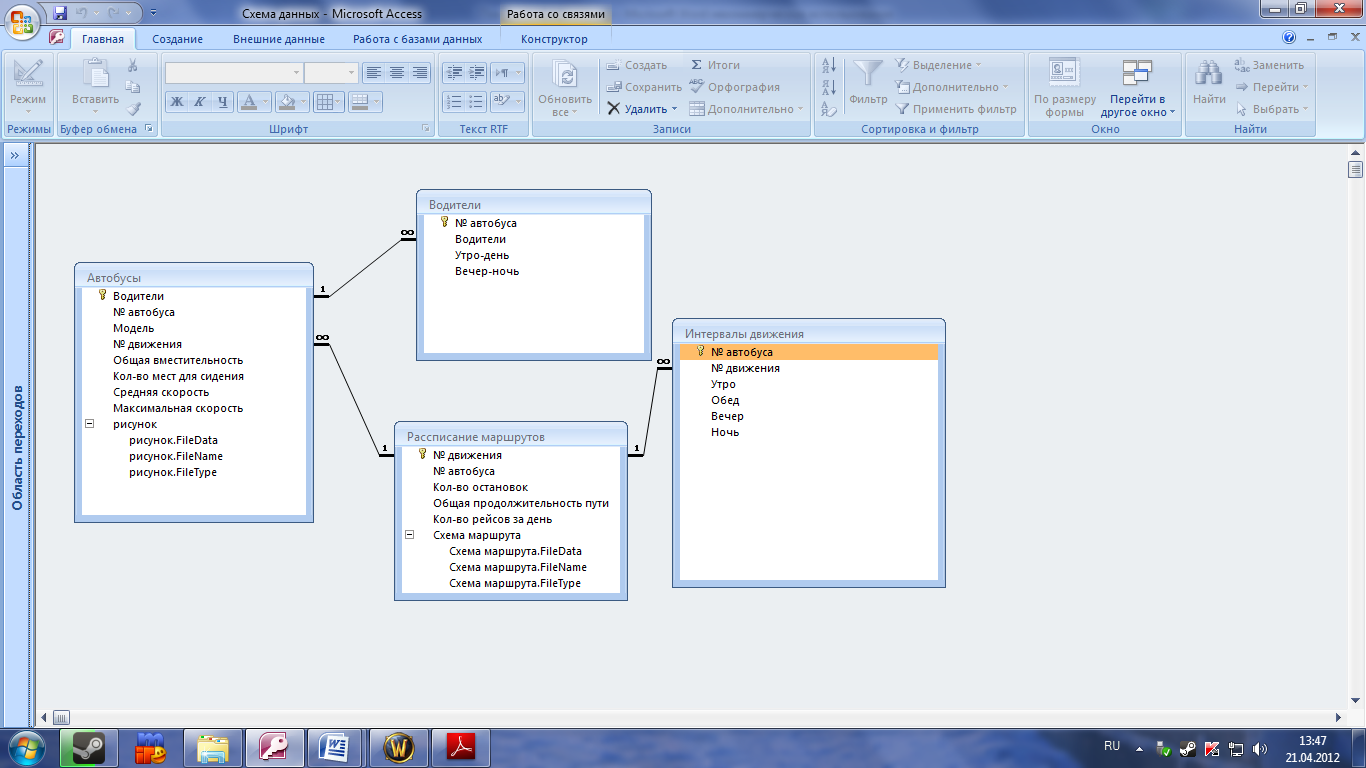

Рисунок 11 – Взаимосвязи между таблицами.

На данном рисунке показано, что взаимосвязи «один ко многим» имеют: сущность «Автобусы» к сущности «Водители», что означает, что на одном автобусе может работать два водителя, в зависимости от графика работы; сущность «Расписание маршрутов» к сущности « Автобусы», что означает, что на одном маршруте могут работать сразу несколько водителей одного номера движения; сущность «Расписание маршрутов» к сущности «Интервалы движения», что означает, что расписание маршрутов движения одно, а интервалы движения, в разное время суток, - разные.

С третьего этапа начинается приведение модели к требуемому уровню нормальной формы.

Отношение находится в первой нормальной форме, если все его атрибуты являются простыми, т.е. имеют единственное значение.

Условие первой нормальной формы:

• Должны отсутствовать повторяющиеся записи;

• Каждый атрибут должен быть неделимым.

Для каждой сущности определим атрибуты, которые будут храниться в базе данных.

Сущность «Автобусы» имеет следующие атрибуты:

• Водители;

• № автобуса;

• модель;

• № движения;

• общая вместительность;

• количество мест для сидения;

• средняя скорость;

• максимальная скорость;

• изображение.

Сущность «Водители» имеет следующие атрибуты:

• № автобуса;

• водители;

• утро-день;

• вечер-ночь.

Сущность «Расписание маршрутов» имеет следующие атрибуты:

• № движения;

• № автобуса;

• количество остановок;

• общая продолжительность пути;

• количество рейсов за день;

• изображение.

Сущность «Интервалы движения» имеет следующие атрибуты:

• № автобуса;

• № движения;

• утро;

• обед;

• вечер;

• ночь.

С учетом выполненного, приведем таблицу распределения сущностей и атрибутов:

Рисунок 12 –Взаимосвязи между таблицами
