Билет 16. Удельная проводимость и удельное сопротивление полупроводника.
В общем виде удельная проводимость выражается следующим образом:
,
где μn,
μp
– подвижности электронов и дырок; ρ
– удельное сопротивление
Для частных случаев собственного, электронного и дырочного п/п получаем соответственно:

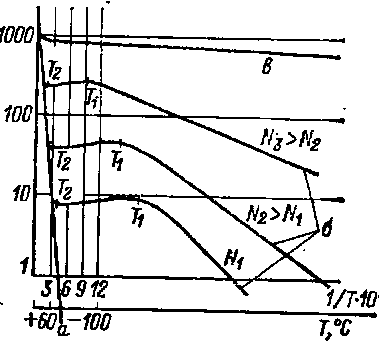

В
широком температурном диапазоне
зависимость σ(Т)
удобно
изображать в полулогарифмическом
масштабе, откладывая по оси абсцисс
«обратную температуру»1/T.
В этом случае для собственного
полупроводника получается прямая,
наклон которой пропорционален 0,5
СР.
Для примесных полупроводников зависимость σ(Т) получается сложнее. По мере ионизации примесей наклон кривой уменьшается, и при полной ионизации получается почти горизонтальный участок. Начиная с этой температуры (Т1) и до критической температуры (Т2) концентрация основных носителей практически постоянна. Следовательно, на этом участке проводимость меняется так же, как подвижность. При дальнейшем повышении температуры (Т > Т2) проводимость переходит в собственную и резко возрастает. При очень большой концентрации примесей полупроводник превращается в полуметалл с очень большой проводимостью, мало зависящей от температуры. На рис. 1-22 для наглядности показана зависимость удельного сопротивления от температуры в линей.
Рис. 1-22. Зависимость удельного сопротивления германия типа n от температуры при различных концентрациях.
Билет 17. Рекомбинация полупроводника в условиях равновесного состояния.
В равновесном состоянии полупроводника процессы генерации - рекомбинации подчиняются закону действующих масс. Обратимые реакции:
(свободный электрон) + (ионизированный донор) = (нейтральный донор);
(свободный электрон) + (свободная дырка) = (связанный электрон валентной зоны).
Обозначим концентрации частиц, участвующих в этих реакциях, через nо, N*, Nд* - N, ро, Nv-эффективная плотность состояний в валентной зоне. Nд* - концентрация ионизированных доноров.
Тогда согласно закону действующих масс количественные характеристики записанных реакций должны выражаться формулами:
где
Kl(T)
и К2(T)
- коэффициенты действующих масс, зависящие
от температуры. Произведение
в формуле по смыслу соответствующей
реакции характеризует процесс
рекомбинации, а произведение К2(T)
Nv - процесс
генерации. Т.о., скорость рекомбинации
пропорциональна произведению концентраций
рекомбинирующих частиц. Рекомбинация
электрона тем вероятнее, чем больше
электронов в данном объеме и чем больше
дырок, с которыми он может рекомбинировать.
,
где левая часть есть скорость рекомбинации
(r
- коэффициент рекомбинации), а
-
скорость генерации. Параметры r
и go
не зависят от концентрации свободных
носителей. Величина
-
количество актов рекомбинации в единице
объема и в единицу времени, а nо
- количество электронов в единице
объема.
-
вероятность рекомбинации одного
электрона в единицу времени, а обратная
величина - среднее временя жизни
электронов:
Равновесные
времена
жизни электронов и дырок в общем случае
резко различны. Скорости рекомбинации
обоих типов носителей одинаковы, а
концентрации nо
и ро
могут различаться на много порядков.
Условие равновесия:
