Цифровая печать её преимущества и сферы применения
Одно из самых существенных изменений, произошедших за последние годы в цифровой печати, – это расширение спектра материалов, на которых работает цифровая печатная техника. Это касается практически всех известных способов цифрового формирования изображения - от струйного до электрографического.
Если повышение качества изображения и разрешения устройства в dpi это, по большому счету, субъективная оценка, то запечатываемые подложки и материалы – важнейшая рыночная составляющая цифровой печати.
Если повышение качества изображения и разрешения устройства в dpi это, по большому счету, субъективная оценка, то запечатываемые подложки и материалы – важнейшая рыночная составляющая цифровой печати. Улучшение показателей разрешения открывает нам только экстенсивные пути увеличения рынка, как для производителей, так и для потребителей оборудования. При этом расширение перечня и способов запечатки различных материалов – это и есть, в нашем понимании, эволюция цифровой печати. Ниже мы рассмотрим несколько примеров, показывающих, что реальная экономическая эффективность использования оборудования во многом зависит от того, насколько широки возможности ЦПМ, в плане печати по различным материалам напрямую.
Если оглянуться на несколько лет назад, мы увидим, что цифровые печатные машины стабильно работали только на специально подготовленных носителях (в случае электрографического способа создания изображения – на специально подготовленной бумаге, при струйной печати – на покрытых различными составами материалах). При всех преимуществах цифровой печати ее экспансия ограничивалась именно материалом и целесообразностью его применения при решении конкретной производственной задачи. И даже при таких серьезных ограничениях, было создано множество рынков, на которых цифровая печать оказалась более чем успешна – от печати обычных бланков до термотрансферного переноса изображения на кружки.
Тем не менее, несоответствие подложки поставленным технологией задачам обычно выражается в усложнении технологического процесса и повышении себестоимости производства. Именно поэтому основное применение листовых ЦПМ многими воспринималось только в очевидных сегментах коротких тиражей, а персонализация, и по сей день, по мнению многих пользователей, является странным придатком, бонусом к инвестициям в ЦПМ. Не обращали внимания до сегодняшнего дня и на ролевые, и на плоскопечатные цифровые устройства, не говоря об устройствах прямой печати, например, по текстильным изделиям. При этом очевидно, что потребительские запросы продолжают смещаться в сторону индивидуализации продукции, причем эта тенденция охватывает все типы полиграфической продукции. Возрастающая конкуренция между потребителями цифровых печатных машин заставила производителей либо искать новые решения, либо развивать существующие технологии до их соответствия новому рынку. В складывающейся ситуации в выигрыше находятся те производители, чьи технологии переноса изображения имеют запас прочности и могут применяться не только для печати по подложкам, соответствующим определенным требованиям, но и решать более широкий спектр задач.
«Цифровой лист и роль» НP Indigo
Технология жидкокрасочной электрографии обладает серьезными преимуществами перед тонерной технологией. Благодаря тому, что краска HP ElectroInk жидкая, свойства оттиска, полученного на HP Indigo press, идентичны офсетным, вплоть до толщины красочного слоя (3 мкм). Кроме того, появляется возможность работы смесевыми красками Pantone, кроющей белой и УФ-индикационными красками. На представленном графике видна зависимость однородности изображения от того, насколько красочный слой повторяет шероховатость подложки. Только пленка толщиной 3 мкм позволяет получить оттиск, не имеющий «цифровых» недостатков (постоянный глянец или матовость).
Ощущение однородности зависит от красочного слоя
Отсутствие в технологии электрического переноса сформированного изображения позволяет использовать при печати максимально возможный спектр материалов. Именно благодаря тому, что в своей сути технология обладает огромным потенциалом, оборудование HP Indigo разделяется по сферам применения на индустриальные и коммерческие машины, а по схеме бумагопроводящей системы – на листовые и ролевые. Совокупность высококачественного изображения и возможности работы по различным материалам позволяют использовать оборудование как эффективную замену многим видам традиционных прессов. Отметим, что единственной машиной из всей линейки HP Indigo, оснащенной лотковой системой подачи материалов, является HP Indigo press 5000, ориентированная на определенный сегмент рынка. Остальные машины подают бумагу либо из роля, либо традиционным вакуумным самонакладом, что просто необходимо для максимально точного позиционирования изображения на материале и стабильной подачи толстых и тяжелых материалов.
Одна технология воплощается для различных применений
Так, машина HP Indigo press 1050 – это решение для цифрового производства среднего и высокого уровней загрузки. HP Indigo press 3050 – оборудование, которое, по отзывам профессионалов, по качеству печати превосходит лучшие офсетные оттиски, и с точки зрения цифровых производств обладает непревзойденной точностью цветопередачи и позиционирования изображения на материале. HP Indigo press 5000 – машина, которая будет интересна тем потребителям, чей пакет заказов подразумевает длинные тиражи однообразной, а также многостраничной продукции, т. к. эта машина оснащена многолотковой системой подачи материалов. На основании независимого тестирования , проведенного журналом Seybold Reports, наилучшие результаты по стабильности цвета были продемонстрированы HP Indigo 5000, которая с существенным отрывом превзошла всех соперников по объективно замеренной стабильности цвета, показав результат в 0.51 дельта Е.
HP Indigo press s2000 позволяет печатать на материалах толщиной до 0,6 см и может использоваться для работы с максимально сложными материалами: пластиковые карты, мембранные панели, коврики для мыши, линзорастровые материалы и др.
HP Indigo press ws4050 – машина, позволяющая производить высокорентабельные тиражи этикетки и гибкой упаковки на традиционных для флексопечати материалах с любой послепечатной обработкой в линию.
HP Indigo press 4050. Вся послепечатная обработка в линию.
HP Indigo press ws3250 – двухсекционная машина, запечатывающая полотно одновременно с лица и оборота, идеальна для печати переменных данных в промышленных объемах.
Приведем несколько интересных фактов:
1. На оборудовании HP производится 4% оттисков, производимых на планете всеми способами печати (18,4 триллиона страниц в год).
2. HP Indigo – единственная технология цифровой печати, позволяющая печатать всеми цветами Pantone.
3. В мире на сегодняшний день установлено более 3000 машин HP Indigo press.
4. 15% полиграфических компаний собираются покупать цифровые печатные машины в ближайшие 12 месяцев.
5. 39% цифровых типографий говорят, что их объемы производства непрерывно растут.
6. 26% цифровых типографий используют возможность печатать короткие тиражи цветной продукции на цветных копирах (не на цифровых печатных машинах).
7. 42% креативных агентств говорят, что объемы заказов, в которых используется цифровая цветная печать, непрерывно растут.
8. 22% издателей каталогов говорят, что печать переменных данных – это основная возможность для дальнейшего развития их бизнеса.
Итак, главным преимуществом любого бизнес-решения является возможность диверсификации по видам выпускаемой продукции без существенного разделения и/или расширения производства. Производство на базе цифровых офсетных печатных машин HP Indigo позволяет без дополнительных затрат достичь желаемого результата, в случае полного использования возможностей оборудования. Например, для выпуска нового конкурентного продукта достаточно внести больше дизайнерского, креативного подхода в процесс создания полиграфической продукции (различные фактурные бумаги и дополнительные краски) и, несомненно, некоторое расширение послепечатной обработки (тиснение, высечка).
Необходимо особо отметить возросший спрос на продукцию, отпечатанную на материалах предоставленных заказчиком, либо привлечение заказчика возможностью работы по максимальному спектру материалов. При этом рост демпинговых тенденций со стороны владельцев тонерных машин всех классов становится реальностью рынка.
Подобную информацию, например, вопросы, связанные с печатью эксклюзивной продукции (персонализация, фактурные и сложные материалы), различные примеры применения, практический опыт наиболее успешных компаний со всего мира, использующих оборудование HP Indigo, вы можете получить на специализированном Internet-ресурсе: http://www.hp-indigo.ru/.
«Цифровая шелкография» TeckWin, Luesher, Kornit
TeckWin
Обрудование компании TeckWin, производящей технику для наружной широкоформатной печати, работает на сольвентных чернилах и печатает на широком спектре материалов (баннере, виниле и т. д.). Однако одной из самых интересных тенденций печати больших форматов на сегодняшний день является печать чернилами УФ-отверждения. Свойства чернил и устройство нового аппарата TeckUV позволяют печатать по поверхностям площадью до 2,4х3 м, толщиной до 4 см. Наиболее интересным предложением для российского рынка является машина TeckSmart UV1600. Эта модель позволяет работать как с ролевыми, так и с плоскими материалами, причем время перехода с одного типа на другой занимает всего несколько минут. Возможность обеих машин печатать белой кроющей краской делает их идеальным решением как для работ свойственных шелкографии, так и для рынка наружной печати. Себестоимость готовой ПВХ-панели с нанесенным изображением получается приблизительно в 2 раза меньшей, чем в случае производства аналогичного продукта при помощи накатки самоклеющейся пленки, отпечатанной на ролевой струйной машине. Также на этом оборудовании можно осуществлять печать полноцветных изображений по любым материалам вплоть до стекла или металла. Для шелкографии также остро стоит вопрос печати коротких тиражей. Каждый короткий заказ отнимает время на переналадку оборудования. Кроме прямых потерь, на высокой себестоимости исполнения короткого заказа, присутствуют косвенные, т. к. в этот момент традиционное оборудование могло бы выполнять печать длинного тиража. Здесь оборудование TeckSmart UV1600 и TeckWin UV2400 может не только эффективно печатать по любым поверхностям, закрывая сегмент малых и средних тиражей, но и позволяет пользователю получать без лишних сложностей полноцветные изображения, т. е. создавать новый продукт.
Полную информацию по цифровым решениям TeckWin для рекламного рынка и трафаретной печати вы можете получить на специализированном internet-ресурсе: http://www.teckwin.ru/.
Luescher
Для более сложных задач в линейке оборудования «НИССА Центрум» есть оборудование фирмы Luescher - широкоформатный планшетный принтер JetPrint 3530 для цифровой печати УФ-отверждаемыми чернилами, форматом 3,5х3,05 м, на жестких материалах толщиной до 8 см и весом материалов до 2,5 тонн. При этом скорость печати достигает 200 м2 в час! На специализированном internet-ресурсе http://www.luescher.ru/ вы сможете ознакомиться с особенностями использования этого решения и техническими характеристиками.
Kornit
Единственной возможностью напечатать цифровым способом изображение на текстиле до недавнего времени являлась технология термопереноса. Основными ее недостатками являются ограниченность в типах текстиля, невысокое качество, малая устойчивость изображения и высокая себестоимость продукции. Теперь все эти проблемы решены компанией Kornit. Машины Kornit Digital 930 и 931 позволяют печатать по любому текстильному материалу и по готовому изделию. Это может быть футболка, крой зонта, сумка, кепка. Качество полноцветного изображения превосходит качество печати шелкографии. При этом машины могут также наносить белый кроющий, что открывает для пользователя весь спектр тканевых материалов.
Скорость печати Kornit digital 930 составляет до 180 футболок в час, а Kornit digital 931 – до 400. Трудозатраты на производство полноцветной продукции, по сравнению с традиционными способами, минимальны. Это оборудование может печатать на спортивной одежде. Например, для футбольной команды, причем с персонализацией. Теперь время получения логотипа на текстильном изделии – несколько минут, и это становится привычным для цифрового рынка. Ко всему прочему, стойкость красочности изображения к стиркам составляет не менее пяти циклов. Теперь и в этом сегменте производители могут получить простой и удобный цифровой интерфейс, открыть для себя новые рынки как по качеству изображения, так и по возможности печати персонализации, полноцветных изображений и коротких тиражей.
Цифровое многообразие
Существует множество задач, которые цифровая техника теперь решает полностью, хотя ранее были известны решения, которые было бы правильнее называть технологией, включающей в себя цифровую печать. Теперь и затраты на приобретение оборудования, работающего по максимально возможному количеству различных материалов, заметно снизились и для многих сегментов рынка, при учете всех составляющих, стали меньше, чем инвестиции в традиционное производство. «НИССА Центрум» предлагает многообразие решений для цифровой печати на любых материалах: HP Indigo – для листовой и ролевой печати на бумагах, пленках, фольге, пластике; TeckWin – для печати на баннерах и его эволюционнное предложение TeckUV – для печати на плоских панелях, толщиной до 4 см; Luescher JetPrint – для цифровой печати трафаретной продукции с высокой скоростью на любых материалах; Kornit – печать напрямую по всему множеству текстильных изделий. Все предлагаемое оборудование позволяет владельцам не только работать на различных рынках, но и уменьшить объем инвестиций, оптимизировать производственный процесс, снизить себестоимость продукции и разгрузить традиционное оборудование, дополнительно извлекая косвенную прибыль.

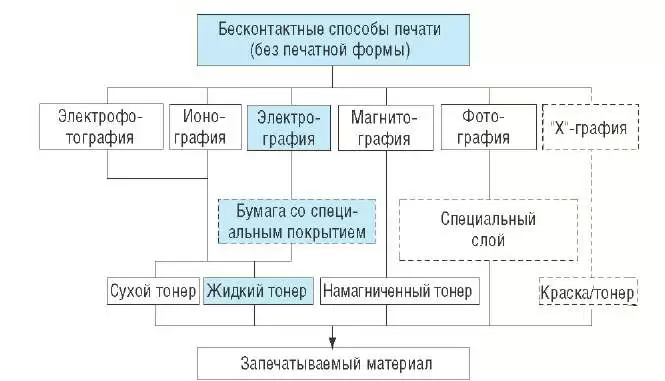

Схема печатающего устройства, работающего по принципу электрографии
Электрография (ксерография)— метод репрографии, использующий для переноса тонера (сухих чернил) электрический заряд.
5.2.
Копировальные аппараты
5.2.1.
Типы копировальных аппаратов
В копировальных аппаратах используется технологическая схема электрофотографического процесса, предложенная изобретателем электрофотографии Карлсоном, состоящая из операций: зарядка фоторецептора, экспонирование, сухое проявление изображения, его перенос на приемную подложку и очистка фоторецептора. Патенты на процесс, действующий по этой схеме, принадлежат фирме «Ксерокс», что заставило другие фирмы изобретать свои технологии, например процесс Canon. По окончании срока действия этих патентов большинство фирм вернулось к схеме Карлсона, как к наиболее удобной. Копировальные аппараты, работающие по указанной технологической схеме, различаются способом выполнения каждой из операций, конструкцией узлов и аппарата в целом и программным обеспечением.
Копировальные аппараты делятся на три основные группы:
аналоговые черно-белые аппараты;
цифровые черно-белые аппараты;
цветные копировальные аппараты.
В аналоговых аппаратах оптическое изображение на фоторецепторе образуется светом, отраженным от оригинала и поступающим на фоторецептор через проекционную оптическую систему.
Цифровые аппараты состоят из трех компонентов. Сканер считывает изображение и формирует электрические сигналы, поступающие в процессор. Процессор обрабатывает полученную информацию в соответствии с программами обработки и вырабатывает сигналы, управляющие записью изображения в печатающем устройстве. Запись проводится с помощью лазера или светодиодной линейки.
Цветные копировальные аппараты - сложные цифровые устройства, отличающиеся от черно-белых наличием цветного сканера, программного обеспечения, позволяющего проводить цветокорректирование, а также усложненным печатающим устройством, которое обеспечивает получение однокрасочных изображений тонерами четырех цветов (голубого, пурпурного, желтого и черного) и синтез полноцветного изображения наложением одноцветных изображений друг на друга.
От способа записи изображения (аналоговый или цифровой) зависят строение оптического устройства и требования к фоторецептору. Технологические процессы, лежащие в основе обработки изображения и очистки фоторецептора, могут быть одинаковыми для всех типов аппаратов и зависят от фирмы-изготовителя аппарата, его модели, быстродействия, цены и т.д.
Поэтому принцип действия копировального аппарата и его узлов рассмотрим на примере черно-белых аналоговых аппаратов. При рассмотрении других групп аппаратов будет обращено внимание лишь на особенности, присущие этим группам, то есть на специфику, вызванную цифровым способом записи, и на специфику получения полноцветных изображений.
5.2.2.
Общие сведения о строении и работе черно-белых копировальных аппаратов аналогового типа
Несмотря на разнообразие аппаратов, в их строении можно выделить три основные части: оптический блок, электрофотографический блок и бумагопроводящую систему.
Оптический блок создает на поверхности фоторецептора оптическое изображение оригинала. Включает оригиналодержатель (стекло оригинала) с системой подачи оригиналов, источник света и оптическую систему из объектива и зеркал.
Электрофотографический блок состоит из фоторецептора (цилиндрического или ленточного) и расположенных по его периферии узлов обработки изображения, каждый из которых выполняет одну из операций технологического процесса: зарядку, проявление. перенос изображения и очистку фоторецептора. Узлы расположены относительно вращающегося фоторецептора так, что на каждом из его участков последовательно выполняются операции зарядки, экспонирования, проявления, переноса изображения и очистки фоторецептора, а на разных участках фоторецептора одновременно выполняется несколько операций. Если фоторецептор цилиндрический, то запись изображения и его обработка происходят пополосно, т.е. в работе находится полоска изображения, выделяемая из оригинала щелевой диафрагмой, расположенной вдоль образующей фоторецептора. Схемы аппаратов с цилиндрическим фоторецептором показаны на рис. 5.1 и рис. 5.2. Если фоторецептор ленточный, идет покадровая запись и обработка изображения (в работе одновременно находится все изображение оригинала). Схема такого аппарата приведена на рис. 5.3.
Бумагопроводящая система включает лотки для бумаги, механизм ее подачи и транспортировки, устройство переноса изображения (этот узел у данного блока общий с электрофотографическим блоком), устройство закрепления изображения, приемные лотки. Если аппарат снабжен сортером (листоподборщиком), то копии поступают в это устройство. Для копировальных аппаратов нужна листовая бумага, допустимые размеры и вес которой указываются изготовителями аппарата. Если предусмотрено получение двусторонних копий, аппарат включает дуплексное устройство (для поворота листа на другую сторону и подачи его в печатающее устройство).
Строение аппарата модульное, поэтому приспособления, расширяющие его функциональные возможности, но не являющиеся необходимыми для осуществления электрофотографического процесса (автоподатчик оригиналов, сортер, степлер, редакционный планшет и др.), поставляются как вместе с аппаратом, так и отдельно. Базовый копировальный аппарат может оборудоваться этими приспособлениями по мере надобности.
